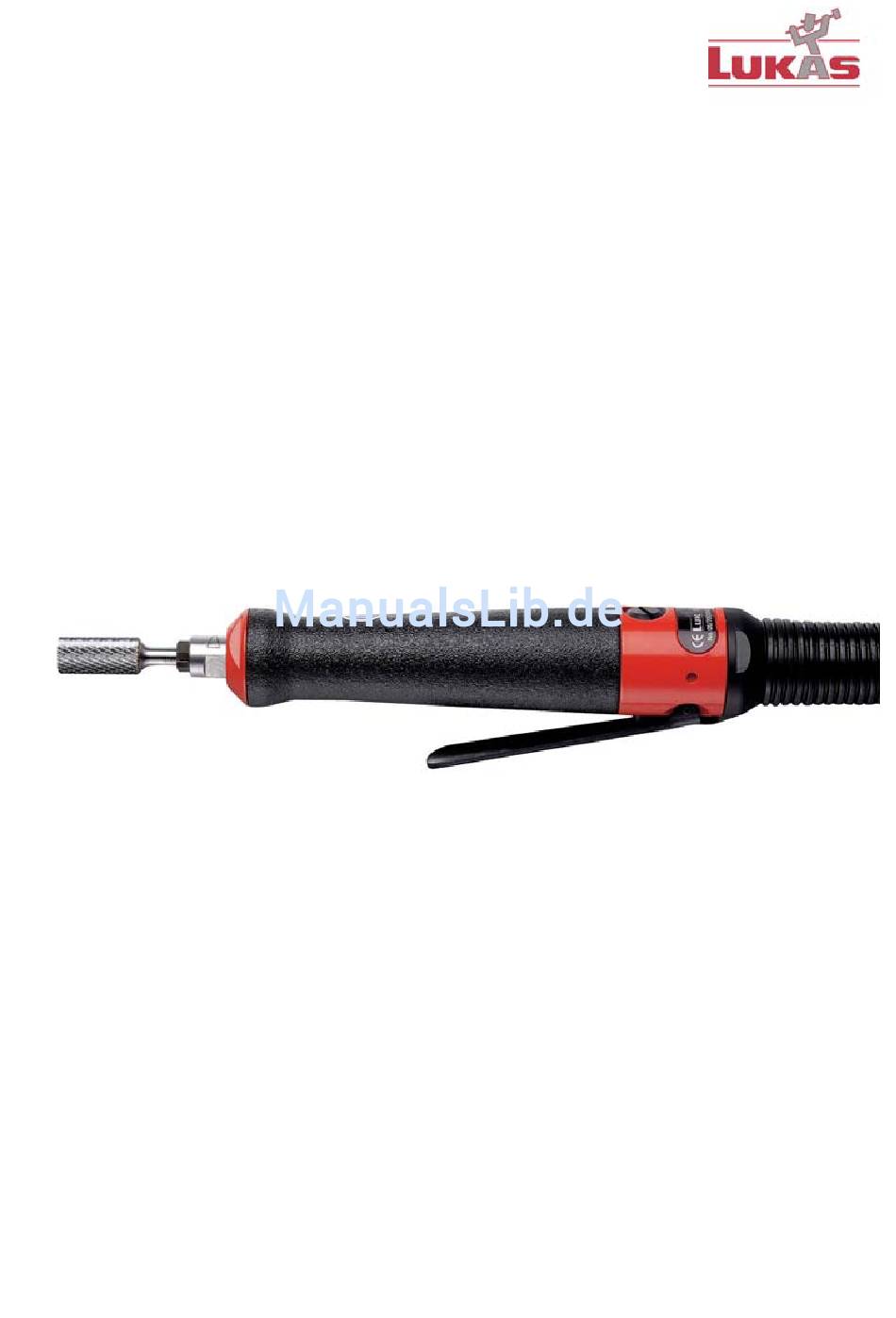

- Seite 1 Bedienungsanleitung Operation Instructions AMIN 20-030 GH Stand: 25.01.2013 - AMIN 20-030 GH -...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung Technische Daten Inbetriebnahme Anwendungshinweise Sicherheitshinweise Wartungshinweise Gewährleistung Stückliste Anhang Technische Zeichnungen Service- und Herstelleranschrift EG-Kornformitätserklärung Garantiekarte Stand: 25.01.2013 - AMIN 20-030 GH -... -
Seite 3: Einleitung
1. Enleitung Die AMIN 20-030 GH ist eine nach dem neuesten Stand der Technik konstruierte pneumatische Antriebsmaschine. Sie wird von einem Lamellenmotor mit Druckluft angetrieben. Der eingebaute Drehzahlregler hält die Drehzahl weitgehend konstant. Mit dieser Maschine können unter anderem Hartmetallfrässtifte und Schleifstifte wirtschaftlich eingesetzt werden. -
Seite 4: Inbetriebnahme
Der Öler ist so einzustellen, dass bei einem Druck von 0,63 MPa etwa 3 Tropfen pro Minute abgegeben werden. Es dürfen ausschließlich die in der nachstehend aufgeführten Tabelle genannten Öle verwendet werden. Bei längerer Arbeitsunterbrechung (z. B. über Nacht) ist die Maschine vom Druckluftnetz zu trennen. Stand: 25.01.2013 - AMIN 20-030 GH -... -
Seite 5: Anwendungshinweise
Werkzeuges nicht unterschritten werden. Bei allen Operationen mit der Maschine ist darauf zu achten, dass der Hauptteil der Last in radialer Richtung (d. h. am Werkzeugumfang) und nicht in axialer Richtung an der Maschine angreift. Stand: 25.01.2013 - AMIN 20-030 GH -... -
Seite 6: Sicherheitshinweise
Verletzungen verursachen. Gespeicherte Energie in Form von Druckluft stellt ein potentielles Sicherheitsrisiko dar. Ein maximaler Luftdruck von 0,63 MPa darf beim Betrieb der Maschine nicht überschritten werden. Der Anschluss der Maschine darf nur über ein Druckregelventil Stand: 25.01.2013 - AMIN 20-030 GH -... -
Seite 7: Wartungshinweise
Die Drehzahl der Maschine ist in regelmäßigen Abständen mit geeigneten Prüfmitteln zu überprüfen. Druckluftschläuche sind in regelmäßigen Abständen auf Beschädigungen und undichte Stellen zu überprüfen. Beschädigte Schläuche sind auszuwechseln. Die Wartungseinheit ist in regelmäßigen Abständen zu überprüfen. Bei Bedarf ist Öl nachzufüllen. Stand: 25.01.2013 - AMIN 20-030 GH -... -
Seite 8: Gewährleistung
7. Gewährleistung Auf diese Druckluftmaschine leisten wir eine Garantie von 6 Monaten ab dem Verkaufsdatum auf Mängel, die nachweislich von Material-, Konstruktions- oder Verarbeitungsfehlern herrühren. Weitere Ansprüche - insbesondere Wandlung, Minderung oder Ersatz eines unmittelbaren oder mittelbaren Schadens - sind ausgeschlossen. Grundsätzlich erlischt jeder Garantieanspruch bei während der Garantiezeit vorgenommenen Änderungen oder Instandsetzungsarbeiten, die nicht durch unsere Fachwerkstatt oder eine andere, von uns autorisierte Vertragswerkstatt durchgeführt... -
Seite 9: Stückliste
STIFT 1,5 x 7,8 A87500000107 O-RING 10 x 1,5 A87350110015 SPANNZANGE 6,00 mm A874700502086 VENTIL - UNTERGRUPPE KOMPLETT A875301014XXX VENTIL - GEHÄUSE A875302406XXX HEBEL A872000403058 VENTIL - SCHRAUBE A87570061201301 VENTIL A875300407030 VENTIL - FEDER A87150060502402 Stand: 25.01.2013 - AMIN 20-030 GH -... - Seite 10 Pos. Beschreibung LE-Artikel-Nr. SCHLÜSSEL SW 10 A876100100100 SCHLÜSSEL SW 14 A876100100140 Sonderzubehör Pos. Beschreibung LE-Artikel-Nr. SPANNZANGE 4,00 mm A874700502089 SPANNZANGE 5,00 mm A874700502090 SPANNZANGE 1/8" A874700502091 SPANNZANGE 3/16" A874700502092 904 SPANNZANGE 1/4" A874700502085 Stand: 25.01.2013 - AMIN 20-030 GH -...
- Seite 11 Index Introduction Technical data Commissioning Usage Safety Instructions Maintenance Instructions Warranty Spare Part List Appendix Technical Drawings Service and Manufacturer's Address Declaration of Conformity Warranty Certificate Stand: 25.01.2013 - AMIN 20-030 GH -...
-
Seite 12: Introduction
1. Introduction The AMIN 20-030 GH is a pneumatic power tool reflecting state-of-the-art technology. It is driven by a vane air motor using compressed air. The integral speed controller keeps the rotation at a constant speed. With this power tool both tungsten carbide burrs and mounted points can be used economically. -
Seite 13: Commissioning
0,63 MPa. Only oil types quoted in the table below may be used. In the case of a prolonged period without use (e.g. overnight), the machine must be disconnected from the compressed air system. Stand: 25.01.2013 - AMIN 20-030 GH -... -
Seite 14: Usage
The tool in use must be firmly clamped into the collet using the two flat spanners supplied. Before changing a tool or undoing the compressed air hose, the power tool must be Stand: 25.01.2013 - AMIN 20-030 GH -... -
Seite 15: Safety Instructions
To protect the operator, he or she must wear goggles and ear protection during operation. It is recommended that gloves and suitable protective clothing is worn. Depending on the materials to be machined, personal protection equipment and dust Stand: 25.01.2013 - AMIN 20-030 GH -... -
Seite 16: Maintenance Instructions
A guarantee claim may only be submitted using the duly completed warranty certifi- cate for this power tool. Stand: 25.01.2013 - AMIN 20-030 GH -... -
Seite 17: Spare Part List
A87500000107 O-RING SEALING 10 x 1,5 A87350110015 COLLET 6,00 mm A874700502086 VALVE UNIT A875301014XXX VALVE HOUSING A875302406XXX LEVER A872000403058 SCREW A87570061201301 VALVE A875300407030 VALVE SPRING A87150060502402 Stand: 25.01.2013 Stand: 25.01.2013 - AMIN 20-030 GH - - AMIN 45 GD -... - Seite 18 SPANNER SW 14 A876100100140 Optional Equipment Description Pos. LE-Item-Nr. COLLET 4,00 MM A874700502089 COLLET 5,00 MM A874700502090 COLLET 1/8" A874700502091 COLLET 3/16" A874700502092 COLLET 1/4" A874700502085 Stand: 25.01.2013 Stand: 25.01.2013 - AMIN 20-030 GH - - AMIN 45 GD -...
-
Seite 19: Technische Zeichnungen
Technische Zeichnungen / Technical Drawings Stand: 25.01.2013 - AMIN 20-030 GH -... - Seite 20 Stand: 25.01.2013 - AMIN 20-030 GH -...
- Seite 21 Stand: 25.01.2013 - AMIN 20-030 GH -...
-
Seite 22: Service- Und Herstelleranschrift
For repair, please return machine to: LUKAS-ERZETT Vereinigte Schleif- und Fräswerkzeugfabriken GmbH & Co. KG Ohl 1-3 D-51766 Engelskirchen Tel. (0 22 63) 84 - 0 Fax (0 22 63) 84 - 3 00 Stand: 25.01.2013 - AMIN 20-030 GH -... -
Seite 23: Eg-Kornformitätserklärung
EN 292 – 1 ; EN 1050; EN 292 – 2 + A1; EN ISO 11148-9 Engelskirchen, 20.2.2005 LUKAS-ERZETT Vereinigte Schleif- und Fräswerkzeugfabriken GmbH & Co. KG Paul Lehnard (Geschäftsführer / Managing Director) Stand: 25.01.2013 - AMIN 20-030 GH -... -
Seite 24: Garantiekarte
GmbH & Co. KG Postfach 1259 u. 1260 D - 5 1 7 5 2 Engelskirchen Ohl 1 – 3 D - 5 1 7 6 6 Engelskirchen Phone +49 (0) 2263/84-0 Stand: 25.01.2013 - AMIN 20-030 GH -...
