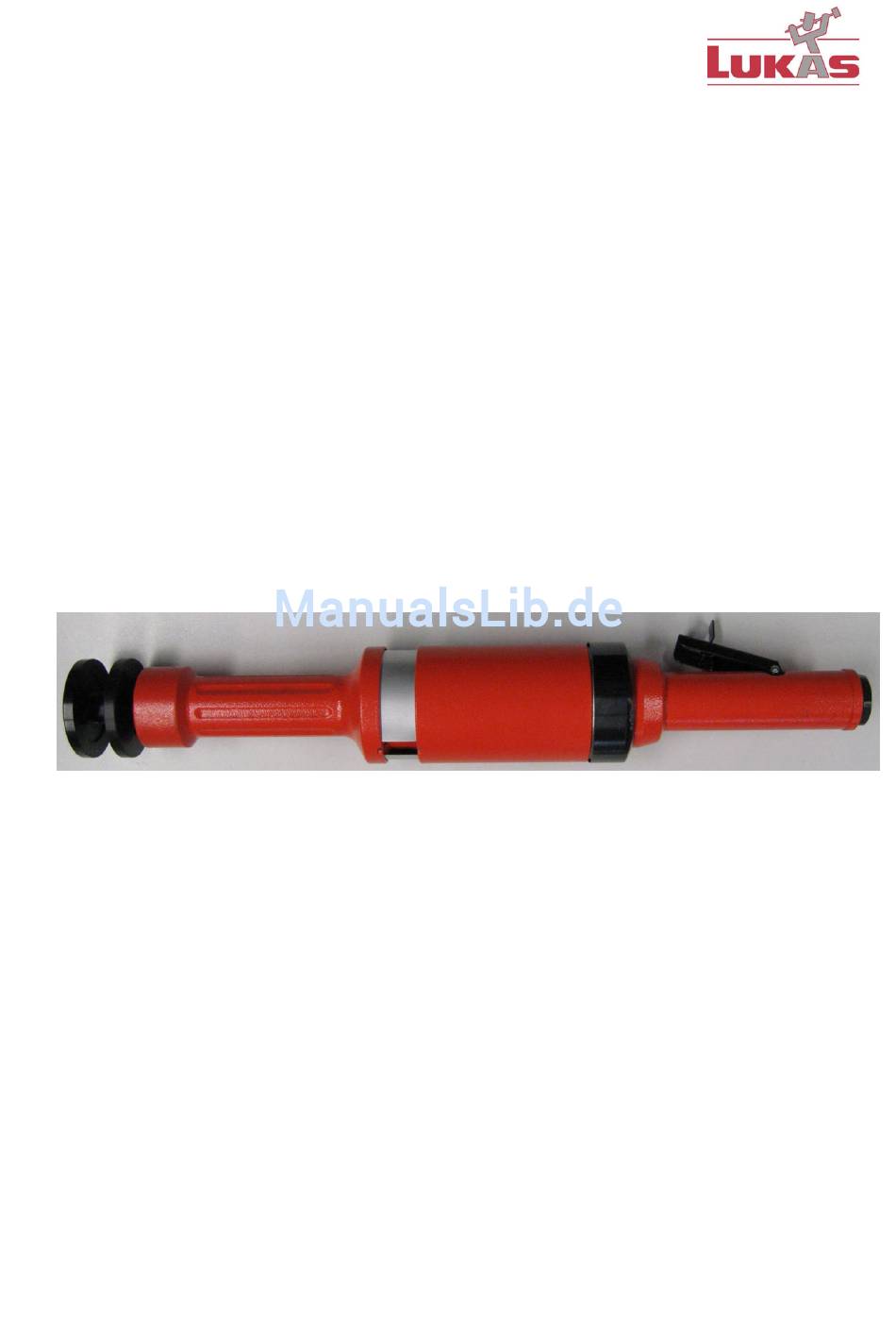

- Seite 1 Bedienungsanleitung Operation Instructions AM 07/100 GH Stand: 27.10.2008 - AM 07/100 GH -...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung Technische Daten Inbetriebnahme Anwendungshinweise Aufspannen der Schleifscheibe Sicherheitshinweise Wartungshinweise Gewährleistung Stückliste Anhang Technische Zeichnungen Service- und Herstelleranschrift EG-Kornformitätserklärung Garantiekarte Stand: 27.10.2008 - AM 07/100 GH -... -
Seite 3: Enleitung
1. Enleitung Die AM 07/100 GH ist eine nach dem neuesten Stand der Technik konstruierte pneumatische Antriebsmaschine. Sie wird von einem Lamellenmotor mit Druckluft angetrieben. Der eingebaute Drehzahlregler hält die Drehzahl weitgehend konstant. Diese Maschine eignet sich im Lieferzustand ausschließlich für das manuelle Um- fangsschleifen mittels zweiseitig konischer Schleifscheiben der Form 4 nach DIN ISO 603-12 mit einem maximalen Durchmesser von 125 mm sowie einer maximal zuläs-... -
Seite 4: Inbetriebnahme
Der Öler ist so einzustellen, dass bei einem Druck von 0,63 MPa etwa 3 Tropfen pro Minute abgegeben werden. Es dürfen ausschließlich die in der nachstehend aufgeführten Tabelle genannten Öle verwendet werden. Bei längerer Arbeitsunterbrechung (z. B. über Nacht) ist die Maschine vom Druckluftnetz zu trennen. Stand: 27.10.2008 - AM 07/100 GH -... -
Seite 5: Anwendungshinweise
Maschine vom Luftnetz zu trennen. 5. Aufspannen der Schleifscheiben Vor dem Werkzeugwechsel ist die Maschine vom Luftnetz zu trennen. Die verwendete Schleifscheibe ist auf Beschädigungen zu untersuchen. Beschädigte Schleifscheiben dürfen nicht benutzt werden. Stand: 27.10.2008 - AM 07/100 GH -... -
Seite 6: Sicherheitshinweise
Bei einem Ausfall der Druckluftzufuhr ist die Maschine am Ventil abzuschalten, um ein unkontrolliertes Anlaufen nach dem Wiederaufbau des Drucks zu verhindern. Unter Druck stehende Druckluftschläuche können herumschlagen und schwere Verletzungen verursachen. Gespeicherte Energie in Form von Druckluft stellt ein Stand: 27.10.2008 - AM 07/100 GH -... -
Seite 7: Wartungshinweise
Die Drehzahl der Maschine ist in regelmäßigen Abständen mit geeigneten Prüfmitteln zu überprüfen. Druckluftschläuche sind in regelmäßigen Abständen auf Beschädigungen und undichte Stellen zu überprüfen. Beschädigte Schläuche sind auszuwechseln. Die Wartungseinheit ist in regelmäßigen Abständen zu überprüfen. Bei Bedarf ist Öl nachzufüllen. Stand: 27.10.2008 - AM 07/100 GH -... -
Seite 8: Gewährleistung
Die Garantie bezieht sich nicht auf natürliche Abnutzung sowie auf Fehler oder Schäden, die direkt oder indirekt durch Missbrauch, Bedienungsfehler oder Transport verursacht werden. Ein Garantieanspruch ist stets durch Vorlage der ordnungsgemäß ausgefüllten Garantiekarte dieser Maschine geltend zu machen. Stand: 27.10.2008 - AM 07/100 GH -... -
Seite 9: Stückliste
FEDER A871500605014 SIEB A874600405013 REDUZIERUNG A873100501023 STUTZEN - SCHLAUCH A875200408017 O-RING 22 x 2 A8735012202 O-RING 24 x 2 A8735012402 O-RING 14 x 2 A873501140201 SCHRAUBE M3 x 25 A875700612094 MUTTER M3 A873100492003 Stand: 27.10.2008 - AM 07/100 GH -... - Seite 10 A873502120101 STIFT 2 x 8 DIN 6325 A8750000208 SCHRAUBE M6 x 8 A875700811024 SCHLÜSSEL - UNTERGRUPPE A876100056003 Normalzubehör Pos. Beschreibung LE-Artikel-Nr. SCHLÜSSEL INNENSECHSKANT SW 6 A876106230710 Sonderzubehör Pos. Beschreibung LE-Artikel-Nr. 1000 Schutzhaube A874500014062 Stand: 27.10.2008 - AM 07/100 GH -...
- Seite 11 Index Introduction Technical data Commissioning Usage Mounting the grinding wheel Safety Instructions Maintenance Instructions Warranty Spare Part List Appendix Technical Drawings Service and Manufacturer's Address Declaration of Conformity Warranty Certificate Stand: 27.10.2008 - AM 07/100 GH -...
-
Seite 12: Introduction
Service pressure: 0,63 MPa Nomials hose diameter: 13 mm Weight: approx.. 3,8 kg ca. ∅ 74 x 530 mm Dimensions: Output: 1,5 KW Air Consumption: approx. 1,55 m³/min. Noise levell: 85 dB(A) max. Stand: 27.10.2008 - AM 07/100 GH -... -
Seite 13: Commissioning
0,63 MPa. Only oil types quoted in the table below may be used. In the case of a prolonged period without use (e.g. overnight), the machine must be disconnected from the compressed air system. Stand: 27.10.2008 - AM 07/100 GH -... -
Seite 14: Usage
5. Mounting the grinding wheel Before mounting a grinding wheel the power tool must be disconnected from the compressed air supply. The grinding wheel must be checked for damages. Do not use damaged wheels. Stand: 27.10.2008 - AM 07/100 GH -... -
Seite 15: Safety Instructions
Compressed air hoses may whip uncontrollably and may cause serious injury. Energy retained in the form of compressed air bears a potential safety risk. A maximum air pressure of 0,63 MPar must not be exceeded during power tool Stand: 27.10.2008 - AM 07/100 GH -... -
Seite 16: Maintenance Instructions
Compressed air hoses must be checked at regular intervals for damage and leakage. Damaged hoses must be replaced. The pressure reducer must be checked at regular intervals and topped up with oil as needed. Stand: 27.10.2008 - AM 07/100 GH -... -
Seite 17: Warranty
A guarantee claim may only be submitted using the duly completed warranty certifi- cate for this power tool. Stand: 27.10.2008 - AM 07/100 GH -... -
Seite 18: Spare Part List
O-RING SEALING 22 x 2 A8735012202 O-RING SEALING 24 x 2 A8735012402 O-RING SEALING 14 x 2 A873501140201 SCREW M3 x 25 A875700612094 NUT M3 A873100492003 Stand: 27.10.2008 Stand: 27.10.2008 - AM 07/100 GH - - AMIN 45 GD -... - Seite 19 PIN 2 x 8 DIN 6325 A8750000208 SCREW M6 x 8 A875700811024 A876100056003 Pos. Description LE-Item-Nr. ALLEN KEY SW6 A876106230710 Optional Equipment Description Pos. LE-Item-Nr. 1000 WHEEL GUARD A874500014062 Stand: 27.10.2008 Stand: 27.10.2008 - AM 07/100 GH - - AMIN 45 GD -...
-
Seite 20: Technische Zeichnungen
Technische Zeichnungen / Technical Drawings Stand: 27.10.2008 - AM 07/100 GH -... -
Seite 21: B Service- Und Herstelleranschrift
For repair, please return machine to: LUKAS-ERZETT Vereinigte Schleif- und Fräswerkzeugfabriken GmbH & Co. KG Ohl 1-3 D-51766 Engelskirchen Tel. (0 22 63) 84 - 0 Fax (0 22 63) 84 - 3 00 Stand: 27.10.2008 - AM 07/100 GH -... -
Seite 22: Ceg-Kornformitätserklärung
EN 292 – 1 ; EN 1050; EN 292 – 2 + A1; EN 792 - 9 Engelskirchen, 20.2.2005 LUKAS-ERZETT Vereinigte Schleif- und Fräswerkzeugfabriken GmbH & Co. KG Paul Lehnard (Geschäftsführer / Managing Director) Stand: 27.10.2008 - AM 07/100 GH -... -
Seite 23: Garantiekarte
GmbH & Co. KG Postfach 1259 u. 1260 D - 5 1 7 5 2 Engelskirchen Ohl 1 – 3 D - 5 1 7 6 6 Engelskirchen Phone +49 (0) 2263/84-0 Stand: 27.10.2008 - AM 07/100 GH -...
