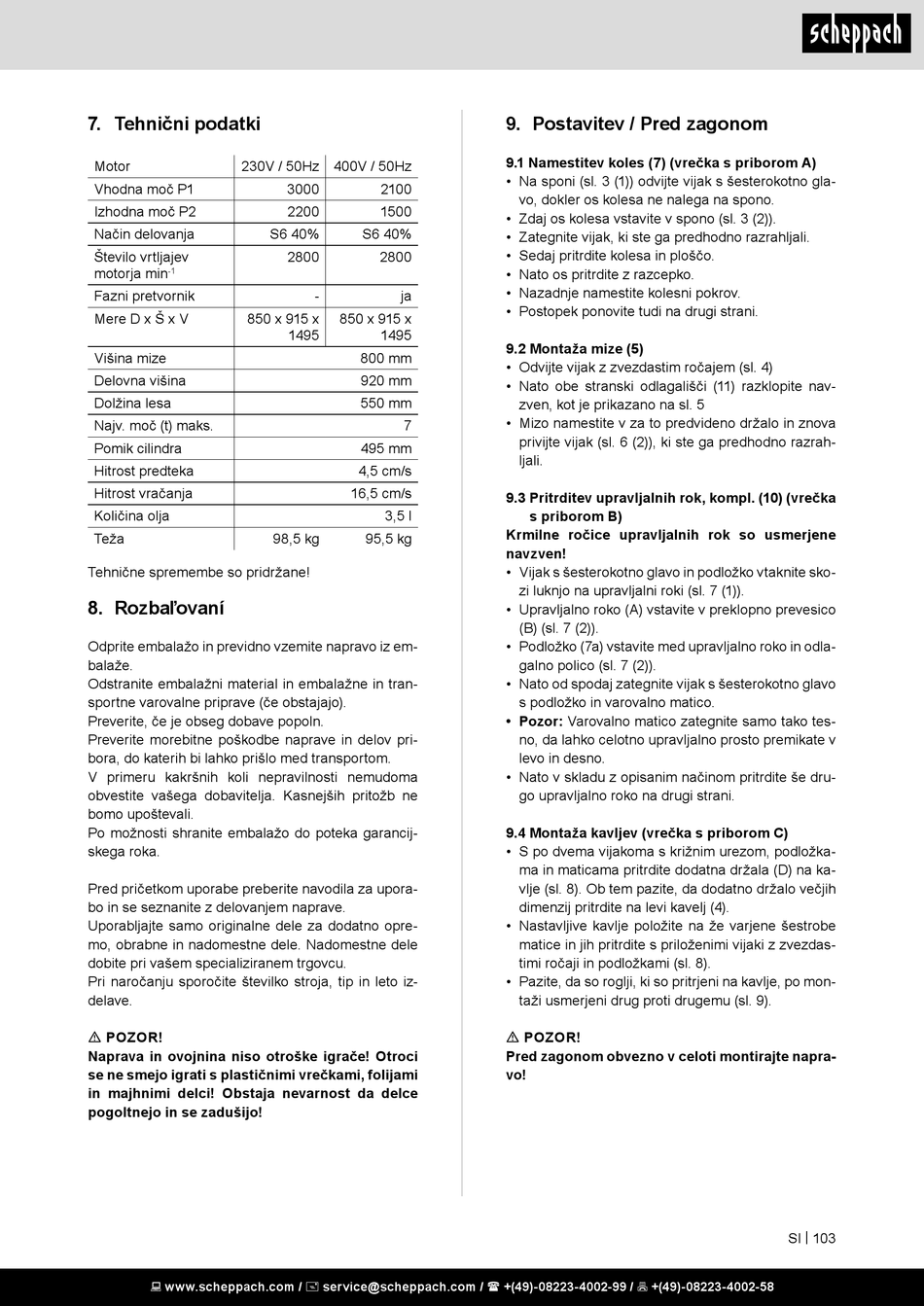

7. Tehnični podatki
Motor 230V / 50Hz 400V / 50Hz
Vhodna moč P1
Izhodna moč P2
Način delovanja
Število vrtljajev
motorja min
-1
Fazni pretvornik
Mere D x Š x V 850 x 915 x
Višina mize
Delovna višina
Dolžina lesa
Najv. moč (t) maks.
Pomik cilindra
Hitrost predteka
Hitrost vračanja
Količina olja
Teža
Tehnične spremembe so pridržane!
8. Rozbaľovaní
Odprite embalažo in previdno vzemite napravo iz em-
balaže.
Odstranite embalažni material in embalažne in tran-
sportne varovalne priprave (če obstajajo).
Preverite, če je obseg dobave popoln.
Preverite morebitne poškodbe naprave in delov pri-
bora, do katerih bi lahko prišlo med transportom.
V primeru kakršnih koli nepravilnosti nemudoma
obvestite vašega dobavitelja. Kasnejših pritožb ne
bomo upoštevali.
Po možnosti shranite embalažo do poteka garancij-
skega roka.
Pred pričetkom uporabe preberite navodila za upora-
bo in se seznanite z delovanjem naprave.
Uporabljajte samo originalne dele za dodatno opre-
mo, obrabne in nadomestne dele. Nadomestne dele
dobite pri vašem specializiranem trgovcu.
Pri naročanju sporočite številko stroja, tip in leto iz-
delave.
m POZOR!
Naprava in ovojnina niso otroške igrače! Otroci
se ne smejo igrati s plastičnimi vrečkami, folijami
in majhnimi delci! Obstaja nevarnost da delce
pogoltnejo in se zadušijo!
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
3000 2100
2200 1500
S6 40% S6 40%
2800 2800
- ja
850 x 915 x
1495 1495
800 mm
920 mm
550 mm
7
495 mm
4,5 cm/s
16,5 cm/s
3,5 l
98,5 kg 95,5 kg

9. Postavitev / Pred zagonom

9.1 Namestitev koles (7) (vrečka s priborom A)
• Na sponi (sl. 3 (1)) odvijte vijak s šesterokotno gla-
vo, dokler os kolesa ne nalega na spono.
• Zdaj os kolesa vstavite v spono (sl. 3 (2)).
• Zategnite vijak, ki ste ga predhodno razrahljali.
• Sedaj pritrdite kolesa in ploščo.
• Nato os pritrdite z razcepko.
• Nazadnje namestite kolesni pokrov.
• Postopek ponovite tudi na drugi strani.
9.2 Montaža mize (5)
• Odvijte vijak z zvezdastim ročajem (sl. 4)
• Nato obe stranski odlagališči (11) razklopite nav-
zven, kot je prikazano na sl. 5
• Mizo namestite v za to predvideno držalo in znova
privijte vijak (sl. 6 (2)), ki ste ga predhodno razrah-
ljali.
9.3 Pritrditev upravljalnih rok, kompl. (10) (vrečka
s priborom B)
Krmilne ročice upravljalnih rok so usmerjene
navzven!
• Vijak s šesterokotno glavo in podložko vtaknite sko-
zi luknjo na upravljalni roki (sl. 7 (1)).
• Upravljalno roko (A) vstavite v preklopno prevesico
(B) (sl. 7 (2)).
• Podložko (7a) vstavite med upravljalno roko in odla-
galno polico (sl. 7 (2)).
• Nato od spodaj zategnite vijak s šesterokotno glavo
s podložko in varovalno matico.
• Pozor: Varovalno matico zategnite samo tako tes-
no, da lahko celotno upravljalno prosto premikate v
levo in desno.
• Nato v skladu z opisanim načinom pritrdite še dru-
go upravljalno roko na drugi strani.
9.4 Montaža kavljev (vrečka s priborom C)
• S po dvema vijakoma s križnim urezom, podložka-
ma in maticama pritrdite dodatna držala (D) na ka-
vlje (sl. 8). Ob tem pazite, da dodatno držalo večjih
dimenzij pritrdite na levi kavelj (4).
• Nastavljive kavlje položite na že varjene šestrobe
matice in jih pritrdite s priloženimi vijaki z zvezdas-
timi ročaji in podložkami (sl. 8).
• Pazite, da so roglji, ki so pritrjeni na kavlje, po mon-
taži usmerjeni drug proti drugemu (sl. 9).
m POZOR!
Pred zagonom obvezno v celoti montirajte napra-
vo!
