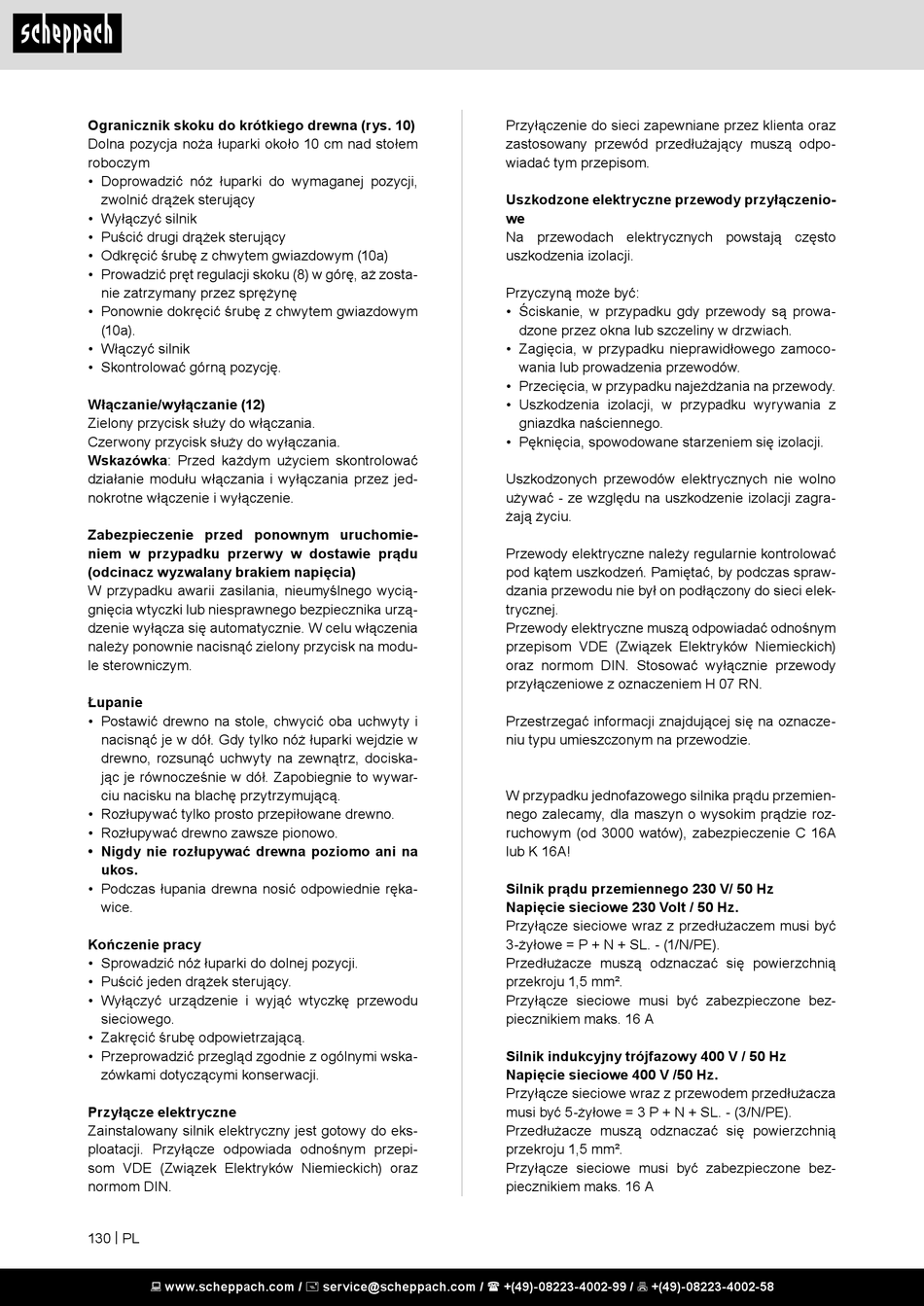

Scheppach HL730 Original Bedienungsanleitung Seite 130

Ogranicznik skoku do krótkiego drewna (rys. 10)
Dolna pozycja noża łuparki około 10 cm nad stołem
roboczym
• Doprowadzić nóż łuparki do wymaganej pozycji,
zwolnić drążek sterujący
• Wyłączyć silnik
• Puścić drugi drążek sterujący
• Odkręcić śrubę z chwytem gwiazdowym (10a)
• Prowadzić pręt regulacji skoku (8) w górę, aż zosta-
nie zatrzymany przez sprężynę
• Ponownie dokręcić śrubę z chwytem gwiazdowym
(10a).
• Włączyć silnik
• Skontrolować górną pozycję.
Włączanie/wyłączanie (12)
Zielony przycisk służy do włączania.
Czerwony przycisk służy do wyłączania.
Wskazówka: Przed każdym użyciem skontrolować
działanie modułu włączania i wyłączania przez jed-
nokrotne włączenie i wyłączenie.
Zabezpieczenie przed ponownym uruchomie-
niem w przypadku przerwy w dostawie prądu
(odcinacz wyzwalany brakiem napięcia)
W przypadku awarii zasilania, nieumyślnego wycią-
gnięcia wtyczki lub niesprawnego bezpiecznika urzą-
dzenie wyłącza się automatycznie. W celu włączenia
należy ponownie nacisnąć zielony przycisk na modu-
le sterowniczym.
Łupanie
• Postawić drewno na stole, chwycić oba uchwyty i
nacisnąć je w dół. Gdy tylko nóż łuparki wejdzie w
drewno, rozsunąć uchwyty na zewnątrz, dociska-
jąc je równocześnie w dół. Zapobiegnie to wywar-
ciu nacisku na blachę przytrzymującą.
• Rozłupywać tylko prosto przepiłowane drewno.
• Rozłupywać drewno zawsze pionowo.
• Nigdy nie rozłupywać drewna poziomo ani na
ukos.
• Podczas łupania drewna nosić odpowiednie ręka-
wice.
Kończenie pracy
• Sprowadzić nóż łuparki do dolnej pozycji.
• Puścić jeden drążek sterujący.
• Wyłączyć urządzenie i wyjąć wtyczkę przewodu
sieciowego.
• Zakręcić śrubę odpowietrzającą.
• Przeprowadzić przegląd zgodnie z ogólnymi wska-
zówkami dotyczącymi konserwacji.
Przyłącze elektryczne
Zainstalowany silnik elektryczny jest gotowy do eks-
ploatacji. Przyłącze odpowiada odnośnym przepi-
som VDE (Związek Elektryków Niemieckich) oraz
normom DIN.
130 | PL
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Przyłączenie do sieci zapewniane przez klienta oraz
zastosowany przewód przedłużający muszą odpo-
wiadać tym przepisom.
Uszkodzone elektryczne przewody przyłączenio-
we
Na przewodach elektrycznych powstają często
uszkodzenia izolacji.
Przyczyną może być:
• Ściskanie, w przypadku gdy przewody są prowa-
dzone przez okna lub szczeliny w drzwiach.
• Zagięcia, w przypadku nieprawidłowego zamoco-
wania lub prowadzenia przewodów.
• Przecięcia, w przypadku najeżdżania na przewody.
• Uszkodzenia izolacji, w przypadku wyrywania z
gniazdka naściennego.
• Pęknięcia, spowodowane starzeniem się izolacji.
Uszkodzonych przewodów elektrycznych nie wolno
używać - ze względu na uszkodzenie izolacji zagra-
żają życiu.
Przewody elektryczne należy regularnie kontrolować
pod kątem uszkodzeń. Pamiętać, by podczas spraw-
dzania przewodu nie był on podłączony do sieci elek-
trycznej.
Przewody elektryczne muszą odpowiadać odnośnym
przepisom VDE (Związek Elektryków Niemieckich)
oraz normom DIN. Stosować wyłącznie przewody
przyłączeniowe z oznaczeniem H 07 RN.
Przestrzegać informacji znajdującej się na oznacze-
niu typu umieszczonym na przewodzie.
W przypadku jednofazowego silnika prądu przemien-
nego zalecamy, dla maszyn o wysokim prądzie roz-
ruchowym (od 3000 watów), zabezpieczenie C 16A
lub K 16A!
Silnik prądu przemiennego 230 V/ 50 Hz
Napięcie sieciowe 230 Volt / 50 Hz.
Przyłącze sieciowe wraz z przedłużaczem musi być
3-żyłowe = P + N + SL. - (1/N/PE).
Przedłużacze muszą odznaczać się powierzchnią
przekroju 1,5 mm².
Przyłącze sieciowe musi być zabezpieczone bez-
piecznikiem maks. 16 A
Silnik indukcyjny trójfazowy 400 V / 50 Hz
Napięcie sieciowe 400 V /50 Hz.
Przyłącze sieciowe wraz z przewodem przedłużacza
musi być 5-żyłowe = 3 P + N + SL. - (3/N/PE).
Przedłużacze muszą odznaczać się powierzchnią
przekroju 1,5 mm².
Przyłącze sieciowe musi być zabezpieczone bez-
piecznikiem maks. 16 A
