Promac 233A Bedienungsanleitung Seite 9

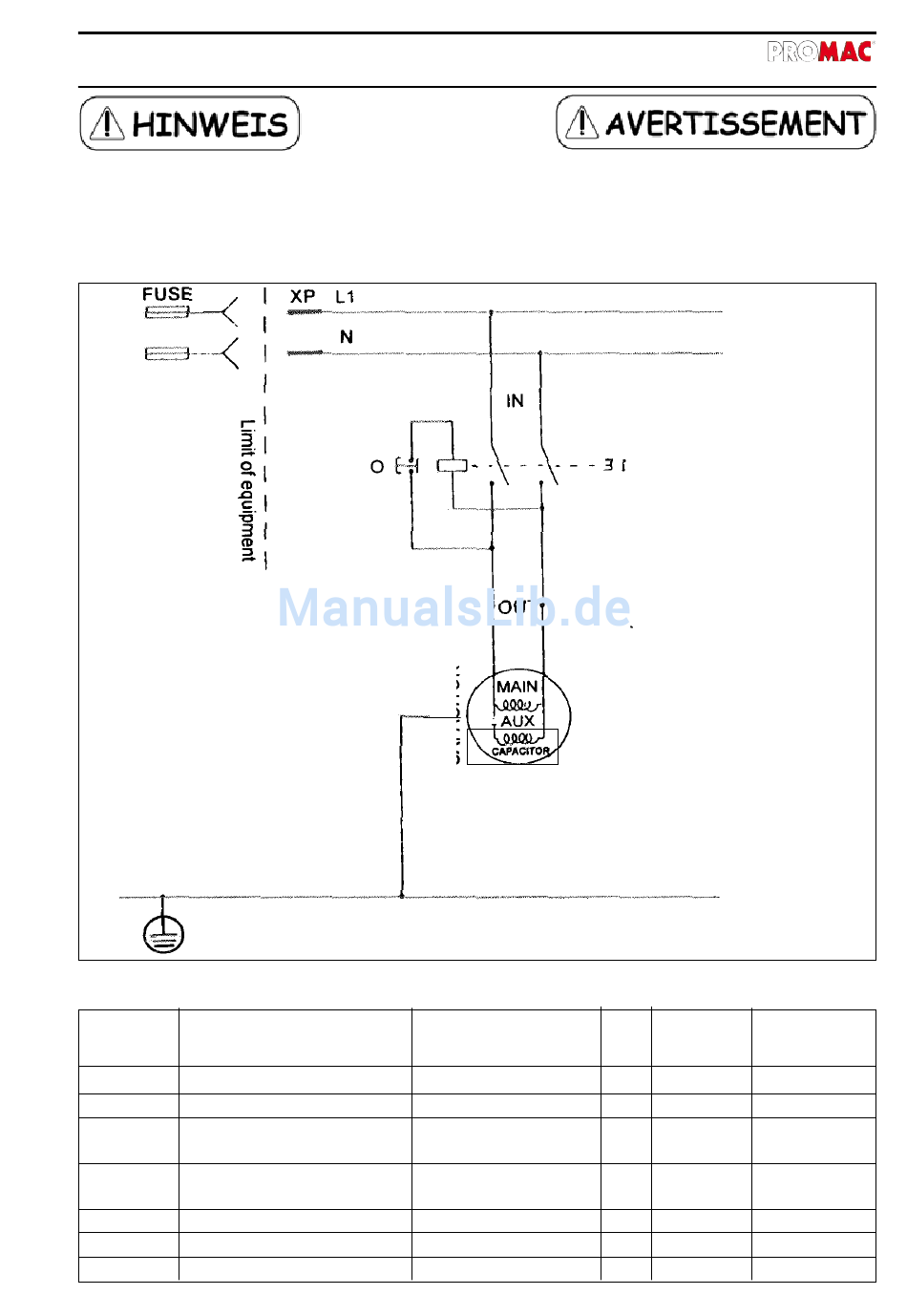

Elektrische Anlage / Schéma électrique
Das Elektroschema, 230Volt, enthält die notwendigen
Angaben für den korrekten Anschluss Ihrer Maschine
ans Netz. Wird der Netzanschluss (Stecker) geändert
oder sonstige Eingriffe vorgenommen, müssen diese
von einem Fachmann vorgenommen werden.
Stückliste der elektrischen Anlage / Liste des composants de l'installation électrique
Kurzzeich. Funktion
Référence Fonction
XP Netzstecker / Fiche
Netzkabel / Câble
SB1 Drücker „Start" /
Interrupteur „Départ"
SB2 Drücker „Stop"
Interrupteur „Arrêt"
M ain / Aux Motor / Moteur
Capacitor Kondensator / Condensateur 360 V / 16 um
PE
SB2
Tech. Daten
Données techn.
230V, 10 -1A
H05VV-F4G 1.0mm2
230V / 0.4kW
Erdung / Mise à terre
Le schéma du câblage électrique en 230V, qui est
également affiché dans le bornier moteur, contient les
indications nécessaires au raccordement correct de la
machine avec l'arrivée du réseau. Tous changements
de raccordement ( prise) doivent être effectués par un
technicien.
SB1
Stk
Pce
1
1
1
1
1
233A
Hersteller
Bemerkungen
Producteur Remarques
SEV /CE
9
