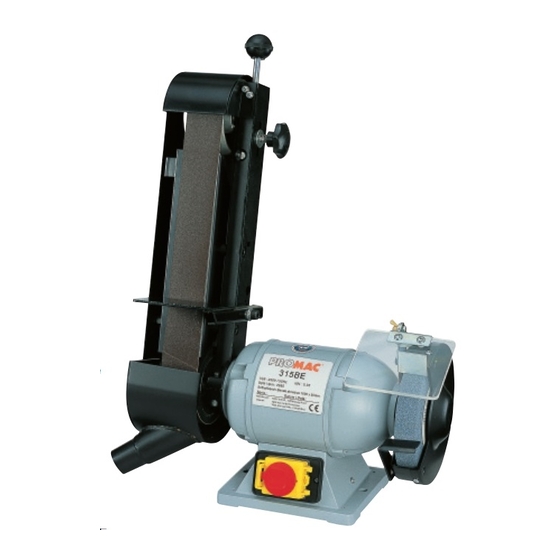

Bandschleifmaschine
Touret à bande
Bedienungsanleitung
Index
2
CE-Konformitätszertifikat
3 - 4
Sicherheitsvorschriften
5
Technische Daten, Maschinenbeschrieb
6 - 7
Auspack und Kontrolliste
8
Zusammenbau - Auflage und Plexiglasschutz
9
Zusammenbau - Schleifarm
10
Zusammenbau - Schleifbandeinstellung
11
Zusammenbau - Adapter mit Zubehör
12
Ersetzen der Schleifscheibe
24
Elektroschema
25
Ersatzteilzeichnung
26
Ersatzteilliste
27
Standfuss zum Bandschleifer
28
Garantieschein
Mode d'emploi
Sommaire
2
Déclaration CE de Conformité
13-14
15
15
16-17
18
Montage - porte-outil / plexi
19
20
21
22
Remplacement de la meule - Suisse
23
Remplacement de la meule - France
24
25
26
27
Socle du touret
28
BD281 / 2005.03
315BE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Promac 315BE
Inhaltszusammenfassung für Promac 315BE
-

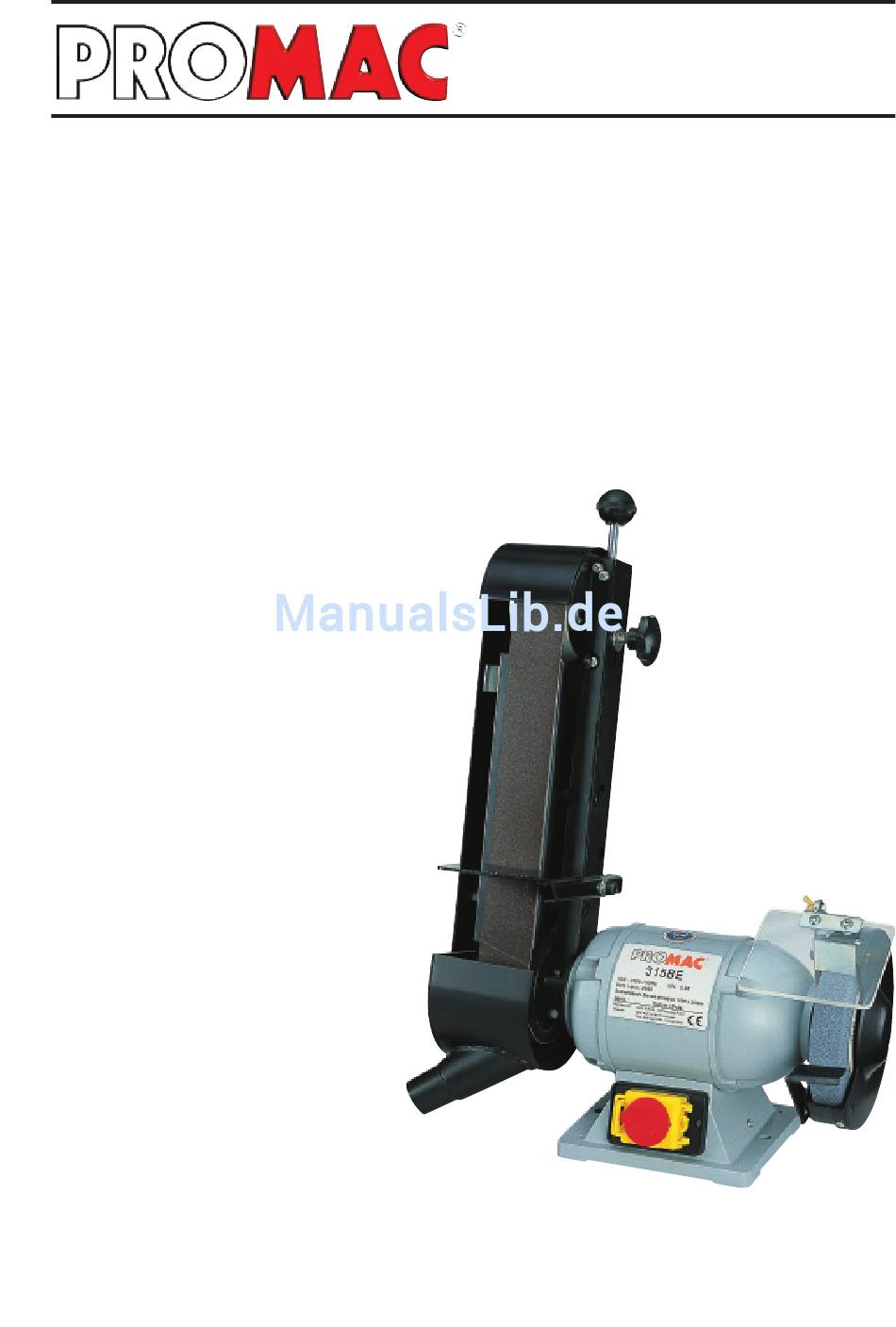

Seite 1: Inhaltsverzeichnis
BD281 / 2005.03 Bandschleifmaschine 315BE Touret à bande Bedienungsanleitung Index CE-Konformitätszertifikat 3 - 4 Sicherheitsvorschriften Technische Daten, Maschinenbeschrieb 6 - 7 Auspack und Kontrolliste Zusammenbau - Auflage und Plexiglasschutz Zusammenbau - Schleifarm Zusammenbau - Schleifbandeinstellung Zusammenbau - Adapter mit Zubehör... -
Seite 2: Ce - Konformitätserklaerung Gemäss
- EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 - EN 610029-1 TOOLTEK LTD. erklärt hiermit, dass die folgende Maschine: 315BE sofern dies gemäss der beigelegten Bedienungsanleitung gebraucht und gewartet wird, den Vorschriften betreffend Sicherheit und Gesundheit von Personen, gemäss den oben aufgeführten Richtlinien der EG entspricht. -
Seite 3: Allgemeine Sicherheitsvorschriften
Allgemeine Sicherheitsvorschriften 315BE Hinweis: Die Nicht-Beachtung dieser Anweisungen kann schwere Verletzungen zur Folge haben. Wie bei allen Maschinen sind auch bei dieser Maschine beim Betrieb und der Handhabung maschinentypische Gefahren gegeben. Die aufmerksame Bedienung und der richtige Umgang mit der Maschine verringern wesentlich mögliche Unfallgefahren. -
Seite 4: Transport Der Maschine
Schutzmaßnahmen vorzunehmen (z.B. Ohrschutz). Elektrischer Netzanschluss Das Modell 315BE wird mit einem Netzkabel 230V, 50Hz geliefert. Die Anschlüsse sowie Änderungen des Netzanschlusses sind von einem Fachmann gemäss Norm EN60204-1, Punkt 5.3 vorzunehmen. Die Absicherung muss min. 6 A sein. -
Seite 5: Technische Daten
Technische Daten 315BE Modell ............315BE Motor Kw ................0.30 Netzanschluss ............230 / 50 / 1 Schleifscheibengrösse mm ....... 150 x 25 x 20.0 Drehzahl Upm ..............2850 Bandgrösse mm ............50 x 1000 Bandgeschwindigkeit m/Sek..........15 Kontaktrollengrösse mm ..........100 x 57 Schleiffläche mm ............ -
Seite 6: Auspack- Und Kontrollliste
Auspack- und Kontrollliste 315BE Drahtbürste 9192 (nur Schweiz) Schleifmaschine 315BE Schwabbelscheibe 9193 (nur Schweiz) Teile im rechteckigen Karton Schleifarm Schleifband K100 Schleifbandschutz Kontaktgummirolle 9308... -
Seite 7: Teile Im Kleinen Karton
Teile im kleinen Karton 315BE 4 ......Plexiglasschutz 1 ......Arbeitstisch Ref. Nr. Beschreibung Arbeitstisch Verstellblock Inbusschlüssel 6mm Unterlagsscheibe 8.5x18x2 Federring M8 Schraube M8 P1.25x30 Ref. Nr. Beschreibung 2 ......Adapter, Flansche Plexiglas nur Schweiz Schraube 3/16"-24ncx 7/16" Schraube 1/4"-20NCx 3/8"... -
Seite 8: Zusammenbau - Auflage Und Plexiglasschutz
Zusammenbau - Auflage und Plexiglasschutz 315BE 2mm Abstand von der Schleifscheibe halten. -
Seite 9: Zusammenbau - Schleifarm
Zusammenbau - Schleifarm 315BE Justierknopf Stahlkugeln zum lösen - drücken Schraube 1. Den Spanngriff in den Bandarm schrauben. 2. Die Mutter (Linksgewinde) von der Welle demontieren. 3. Den Schleifarm montieren und die Schraube mit dem 6mm 1. Den Spanngriff nach unten drücken, bis er einrastet. -
Seite 10: Zusammenbau - Einstellungen
Zusammenbau - Einstellungen 315BE Löcher zur Einstellung Der Arbeitstisch ist schwenkbar 1. Der Schleifarm kann in verschie- Den Arbeitstisch in die gewünschte von 45° bis 90° und kann bei den Neigung stellen. dene Neigungen gestellt werden. 4 Positionen, 45°, 60°, 75° und 90°... -
Seite 11: Zusammenbau - Adapter Mit Polier- Oder Drahtbürste
Zusammenbau - Adapter mit Polier- oder Drahtbürste 315BE Nur Version Schweiz Schleifscheibe festhalten und den Adapter montieren. Darauf achten, dass der Konus der Maschine und des Adapters sauber sind. Nur Version Schweiz Die Polierscheibe oder Drahtbürste wie in Abb. gezeigt montieren. -
Seite 12: Ersetzen Der Schleifscheibe
Ersetzen der Schleifscheibe 315BE 1. Den Adapter demontieren. 2. Die 3 Schrauben des Schleifschutzes demontieren. Die Schleifschutzabdeckung demontieren. Die Mutter von der Welle demontieren. Die Scheibenflansche und Schleifscheibe demontieren. Zusammenbau in umgekehrter Weise. -
Seite 24: Schéma Électrique
Elektroschema / Schéma électrique 315BE Un câble de 3 fils avec prise équipe ce touret pour une Die Maschine wird mit einem Netzkabel mit Stek- ker geliefert,230V, 50Hz. Aenderungen des connexion en 230/50/1.Pour le raccordement au réseau Netzanschluss sind von einem Fachmann utiliser du matériel répondant à... -
Seite 25: Vue Éclatée
Ersatzteilzeichnung / Vue éclatée 315BE... -
Seite 26: Liste Des Pièces De Rechange
Ersatzteilliste / Liste des pièces de rechange 315BE PM 320004 Schraube / Vis PM 315022 Schleifschutz / Protection PM 320006 Schraube / Vis 01-1 PM 315100 Halter rechts / Porteur droit PM 320003 Platte / Plaque PM 315103 Auflage / Support PM 320002 Kabelhalter / Fixation de câble... - Seite 27 Standfuss / Socle (Option) 315BE Modell / Modèle 9399 Modell / Modèle 2004 (livrable en Suisse seulement) PM 939901 Standblech (Vorder-& Rückseite) / PM 200401 Stand / Socle Tôle (avant & arrière) PM 200402 Bodenplatte / Tôle de fond PM 939902 Standblech (links &...
-
Seite 28: Bon De Garantie
Garantieschein / Bon de garantie 315BE 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4...
