Zusammenbau / Assemblage
233A

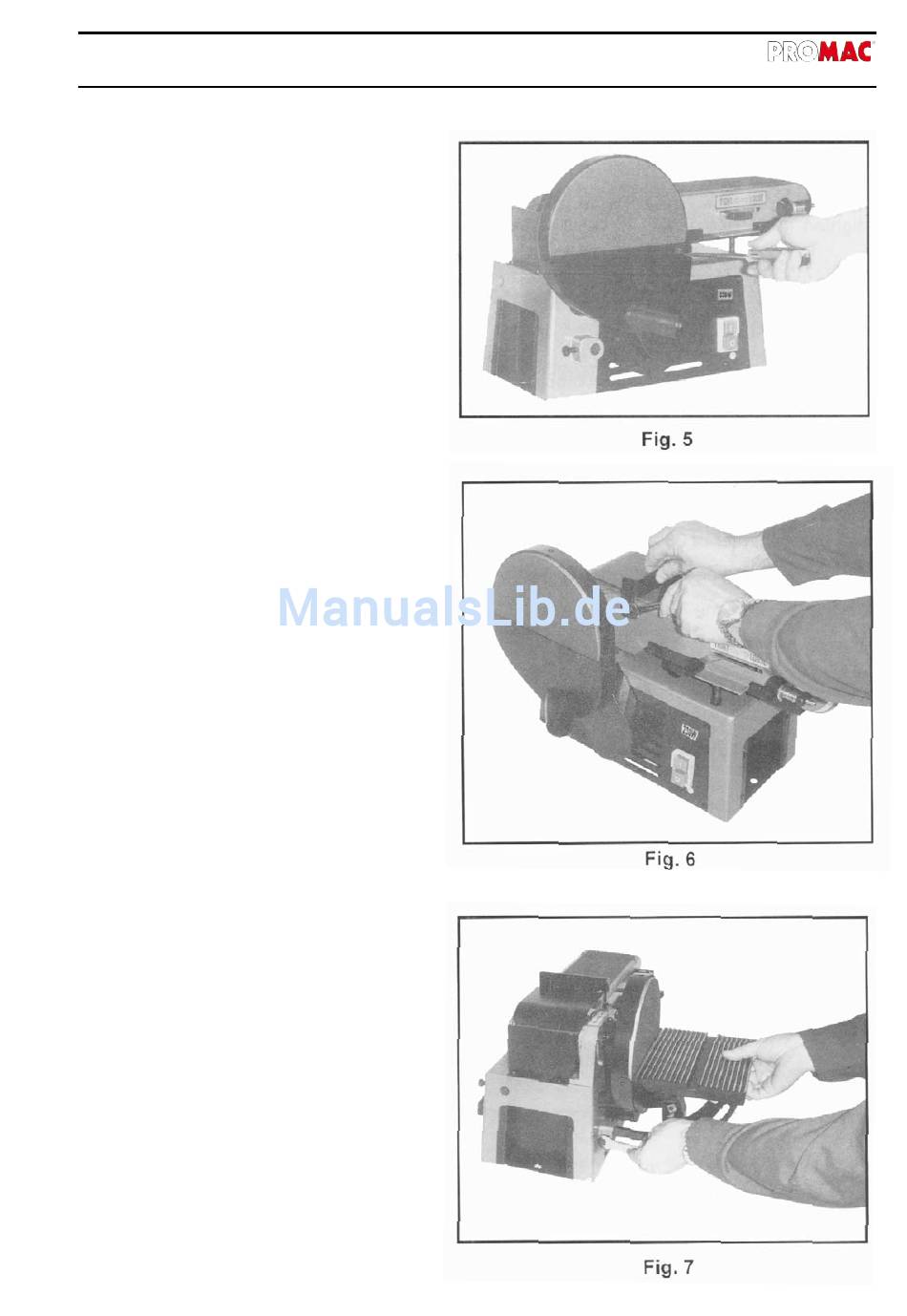

Montage des unteren Schleifteller-
schutzes
Die untere Abdeckung (Pos.88) des Schleiftellers
mit den 2 Schrauben (Pos. 89) befestigen.
Montage du protecteur inférieur du
disque
Fixez la partie inférieure du protecteur (pos.88)
avec les deux vis(pos. 89).
Montieren der Schleifband-Abdek-
kung
Die Abdeckung (Pos.56) des Schleifbandes wie
in Figur 6 gezeigt mit der Schraube (Pos. 54+58)
befestigen.
Montage du protecteur de la bande
Fixez le protecteur (pos.56) de la bande selon la
figure 6 avec la vis (pos. 54+58).
Montieren des Schleiftisches
Die Haltestange (Pos. 69) in die vorgesehene
Bohrung des Gehäuses wie in Figur 7 gezeigt
schieben und mit der Schraube (Pos. 35) fest-
ziehen. Den Schleiftisch (Pos. 67) auf die Halte-
stange schieben, einen Abstand von 1mm zum
Schleifpapier einstellen und mit der Schraube
(Pos.74) festklemmen. Achten Sie darauf, dass
das Schleifpapier nicht den Schleifteller streift.
Montage de la table de travail
Mettez l'arbre dans le trou de la carcasse de la
machine (voir figure 7) et fixez- le avec la vis
(pos. 37).
Positionnez la table sur l'arbre, ajustez-la à 1mm
de distance du disque velcro et fixez-la avec la
vis (pos. 74).
Faites attention à ce que le disque velcro ne
touche pas la table.
11
