INSTALLATION NX2
6.3

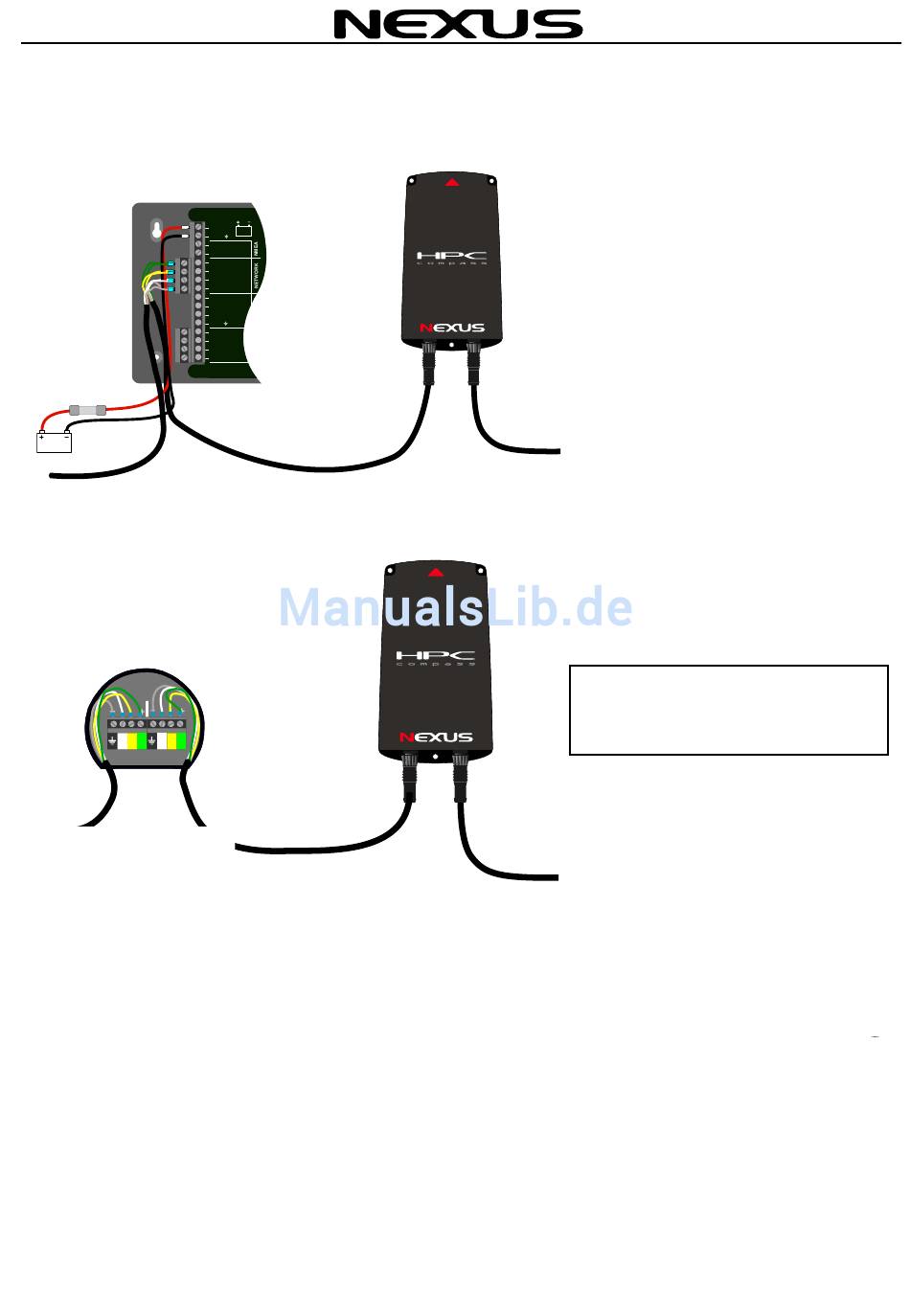

Anschluss in einem Nexus Netzwerk an den Nexus Server:

ACHTUNG: Der HPC Kompass-Geber wird NICHT an den Kompass-Eingang des
Servers (rechte Seite des Servers, Klemmen 9 bis 12) angeschlossen!
12V
6.4

Anschluss an ein NX2 Instrument:

NEXUS
NEXUS
Zu anderen Nexus
Instrumenten
1
+12V
2
0V
3
OUTPUT A
4
OUTPUT B
5
GREEN
6
YELLOW
5
7
WHITE
8
SCREEN
9
+12V
10
INPUT A
11
INPUT B
12
0V
13
LIGHT ON
14
BUZZER
15
SET STEER
16
M.O.B.
Zu anderen Nexus
Instrumenten
Der Anschluss beim Nexus
Instrument MUSS die
Beschriftung NEXUS tragen
Zu anderen Nexus
Instrumenten
19
Deutsch
