INSTALLATION NX2

4 Nexus Server

4.1

Anbauort des Servers

Der Server soll an einer ebenen, trockenen und senkrechten Fläche unter Deck
montiert werden. Halten Sie einen Mindestabstand von 500mm zu Funkgeräten ein.
Wir empfehlen eine Montage in der Nähe der Elektroschalttafel.
4.2

Anbau des Servers

Schrauben Sie den Deckel des Servers ab. Zeichnen Sie die Schraubenlöcher an und
bohren Sie sie vor. Befestigen Sie den Server mit 4 Schrauben.
4.3

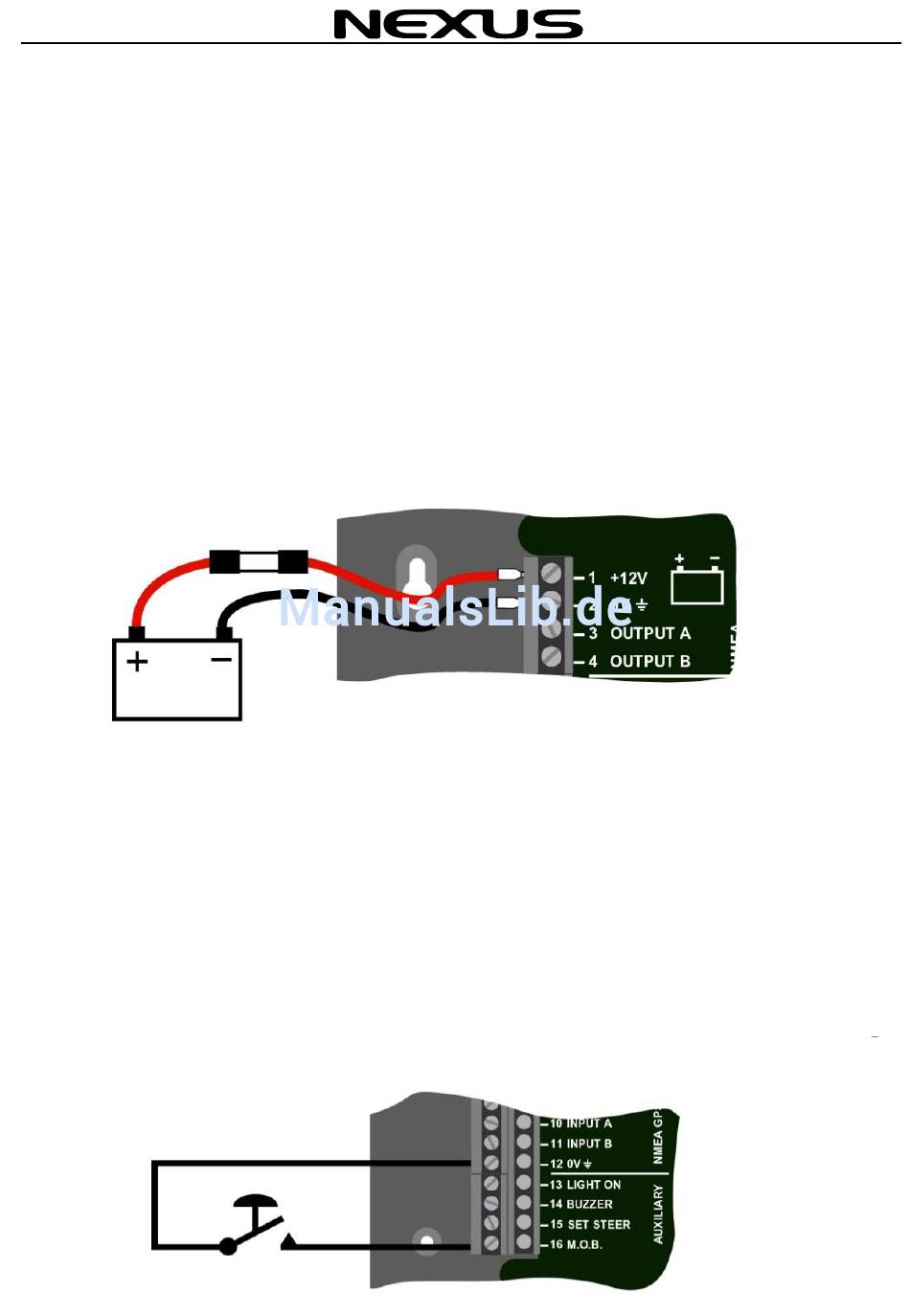

Anschluss der Stromversorgung

Schliessen Sie das rote Kabel an Klemme 1 (+12V) an und verbinden Sie es mit der
Bordnetzbatterie / der Elektroschalttafel.
Schliessen Sie das schwarze Kabel an Klemme 2 (0V) an und verbinden Sie es mit der
Bordnetzbatterie / der Elektroschalttafel.
Verwendung Sie unbedingt eine 3-Ampere-Sicherung in der Plusleitung
3 A Sicherung
4.4

Anschluss Log-Geber

Siehe Kapitel 5.10.1 und 5.10.3.
4.5

Anschluss Echolot-Geber

Siehe Kapitel 5.10.2 und 5.10.3.
4.6

Anschluss Kompass-Gebeer

Siehe Kapitel 6.
4.7
Mann-Über-Bord (MOB) Taste
Art.-Nr. 19763. (Funktion siehe Bedienungsanleitung Multi Control).
Anschluss des weissen Kabels an Klemme 16 (MOB).
Braunes Kabel an Klemme 12 (0V).
9
Deutsch
