6 Kompass-Geber Typ HPC

Inbetriebnahme und Kalibrierung siehe Kapitel 14.3.
6.1

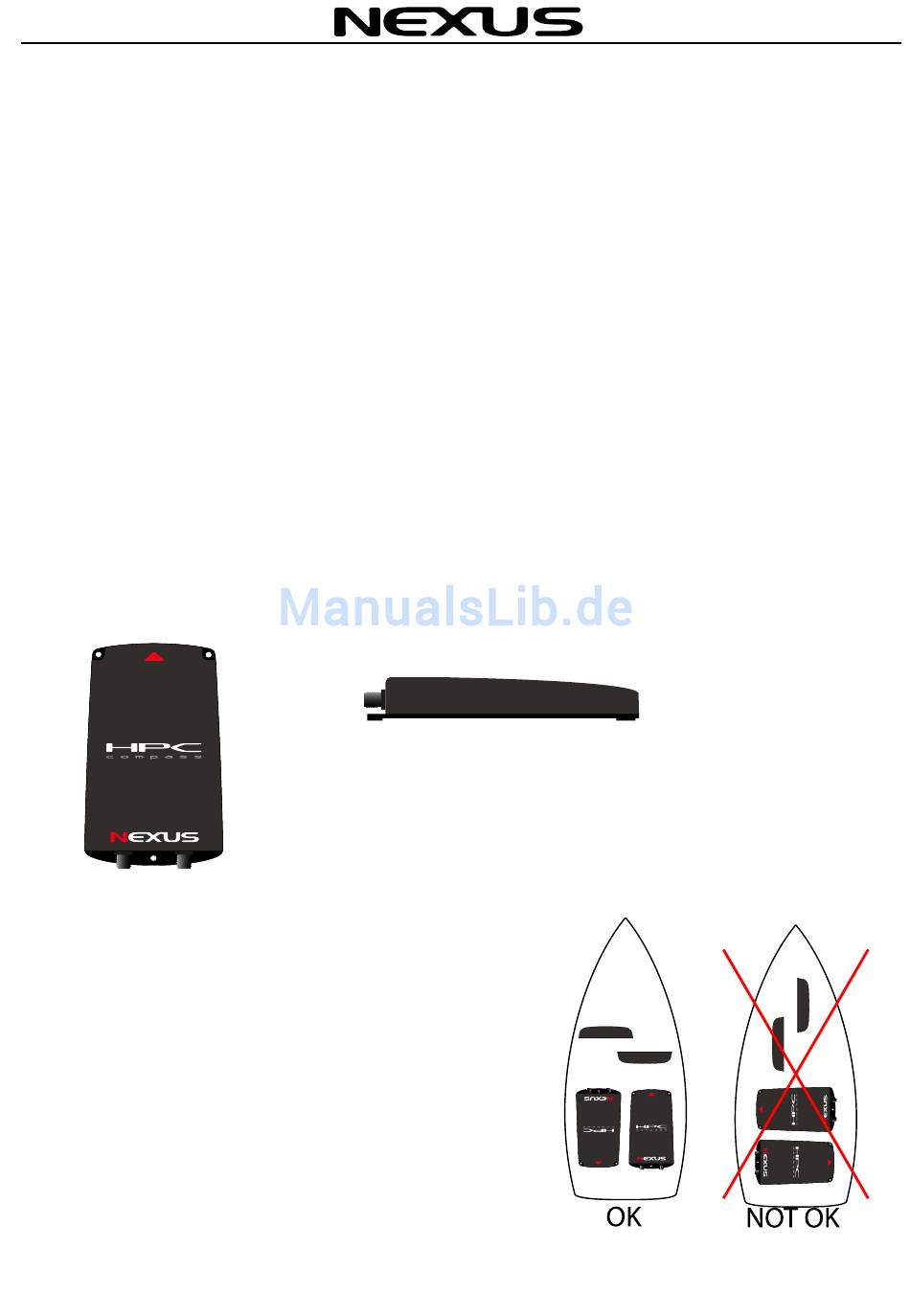

Anbauort des HPC Kompass-Gebers

Der Geber soll waagerecht oder senkrecht montiert werden (siehe nachstehende
Abbildungen). Die Fläche kann in einem Winkel von maximal ± 10° von der
Waagerechten bzw. der Senkrechten geneigt sein.
Der Geber soll im rechten Winkel zur Mittschiffslinie montiert werden (siehe Abbildung
auf der nächsten Seite). Vermeiden Sie dabei einen Anbauort, an dem der Kompass-
Geber durch magnetische Störungen, wie z.B. den Motor, Lautsprecher, grosse andere
Metallteile, Scheibenwischermotoren etc, in seiner Genauigkeit negativ beeinflusst
werden könnte.
Der Kompass-Geber muss nicht in der Mitte des Bootes montiert werden.
Normalerweise wird der Geber unter Deck montiert. Er ist jedoch wasserdicht und kann
auch (bei Stahlbooten ggf. notwendig) auch an Deck montiert werden.
6.2
Überprüfung des Anbauortes
Wir empfehlen, den Kompass-Geber zunächst nur provisorisch (mit "fliegendem"
Kabel) anzuschliessen und die magnetischen Ablenkungen am vorgesehenen
Anbauort zu überprüfen und ggf. einen anderen Platz vor der endgültigen Montage zu
wählen.
Die Abweichung soll nicht grösser als 20° sein.
Senkrechte
Montage
Hinweis: Der Kompass-Geber darf keinesfalls
„über Kopf", z.B. unter dem Kajütdach montiert
werden.
Waagerechte
Montage
18
INSTALLATION NX2
