INSTALLATION NX2
5.3

Herstellen des Bohrloches

Warnung: Benutzen Sie stets persönliche Schutzausrüstung (z.B. Staubmaske und
Schutzbrille).
1. Bohren Sie vom Bootsinneren ein 3mm Loch als Führungsbohrung zur
Bestimmung der Bohrposition.
2. Bohren Sie von aussen mit einer Lochsäge das Loch für den Borddurchlass.
3. Glätten Sie mit Sandpapier das Bohrloch und die direkte Umgebung für eine
bestmögliche Haftung des Dichtungsmittels. Reinigen Sie Bohrloch und direkte
Umgebung von Staub und Farbresten.
Metallrumpf — Entgraten Sie das Bohrloch mit Feile und Sandpapier.
5.4

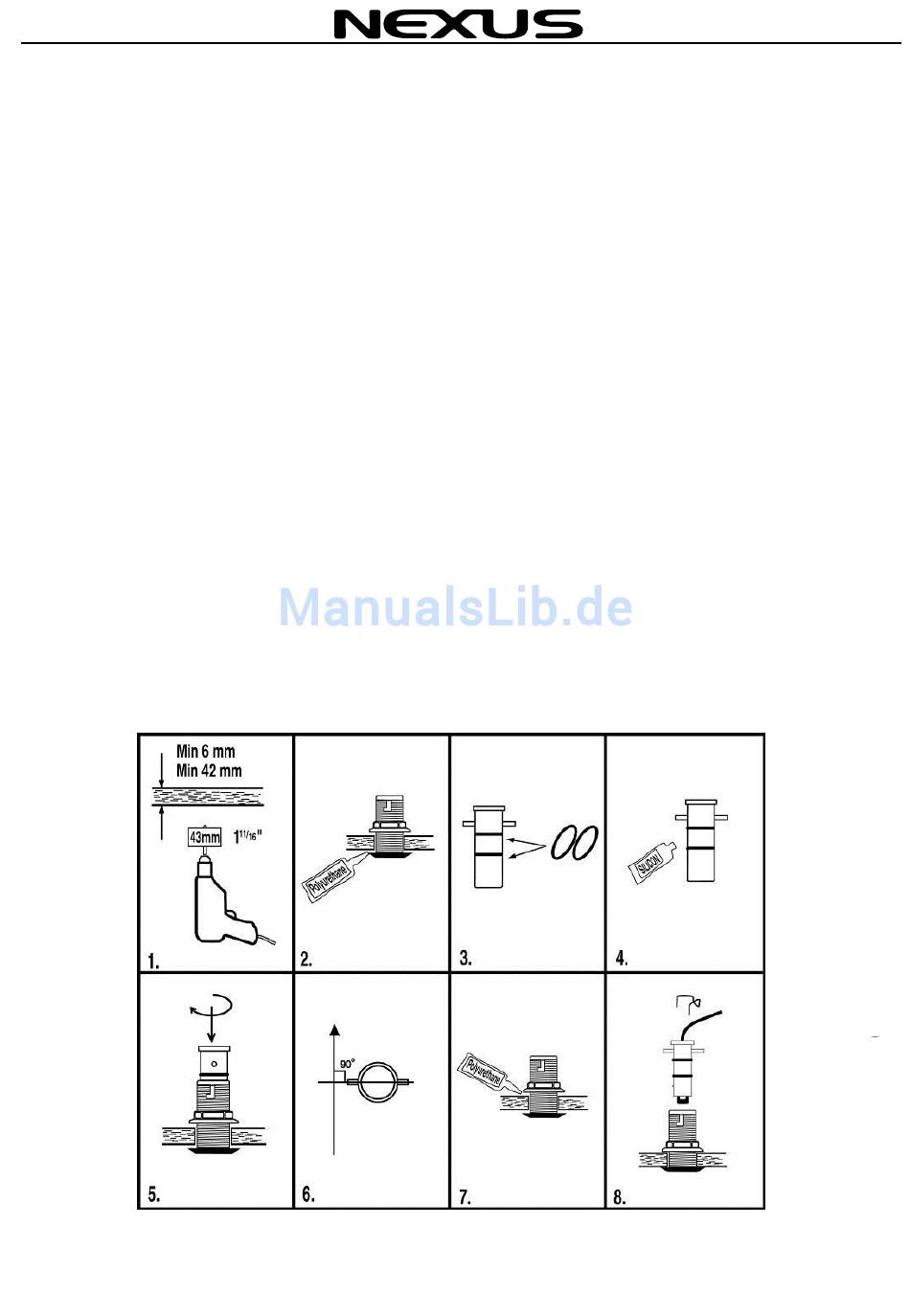

Einbau des Borddurchlasses Typ TH43

1. Bohren Sie ein Loch mit 43mm Durchmesser durch den Rumpf (siehe Kap.5.1).
2. Bestreichen Sie die Aussenseite des Borddurchlasses mit Polyurethan-
Dichtungsmittel, stecken Sie den Borddurchlass von aussen durch den Rumpf und
befestigen ihn von innen mit der Mutter.
3. Streifen Sie die zwei O-Ringe über den Blindstopfen.
4. Bestreichen Sie den Blindstopfen mit reichlich Silikon-Fett.
5. Stecken Sie den Blindstopfen in den Borddurchlass. Drehen Sie ihn langsam bis
Sie sicher sind, dass er fest im Borddurchlass sitzt.
6. Halten Sie den Hebel am Blindstopfen 90 Grad zur Mittschiffslinie und ziehen Sie
die Mutter von Hand fest an.
7. Wenn das äussere Dichtungsmittel getrocknet ist, lösen Sie die Mutter,
bestreichen die Unterseite der Mutter mit Dichtungsmittel und ziehen Sie die
Mutter von Hand wieder fest an.
8. Stecken Sie den Sicherungsbügel auf den Blindstopfen.
