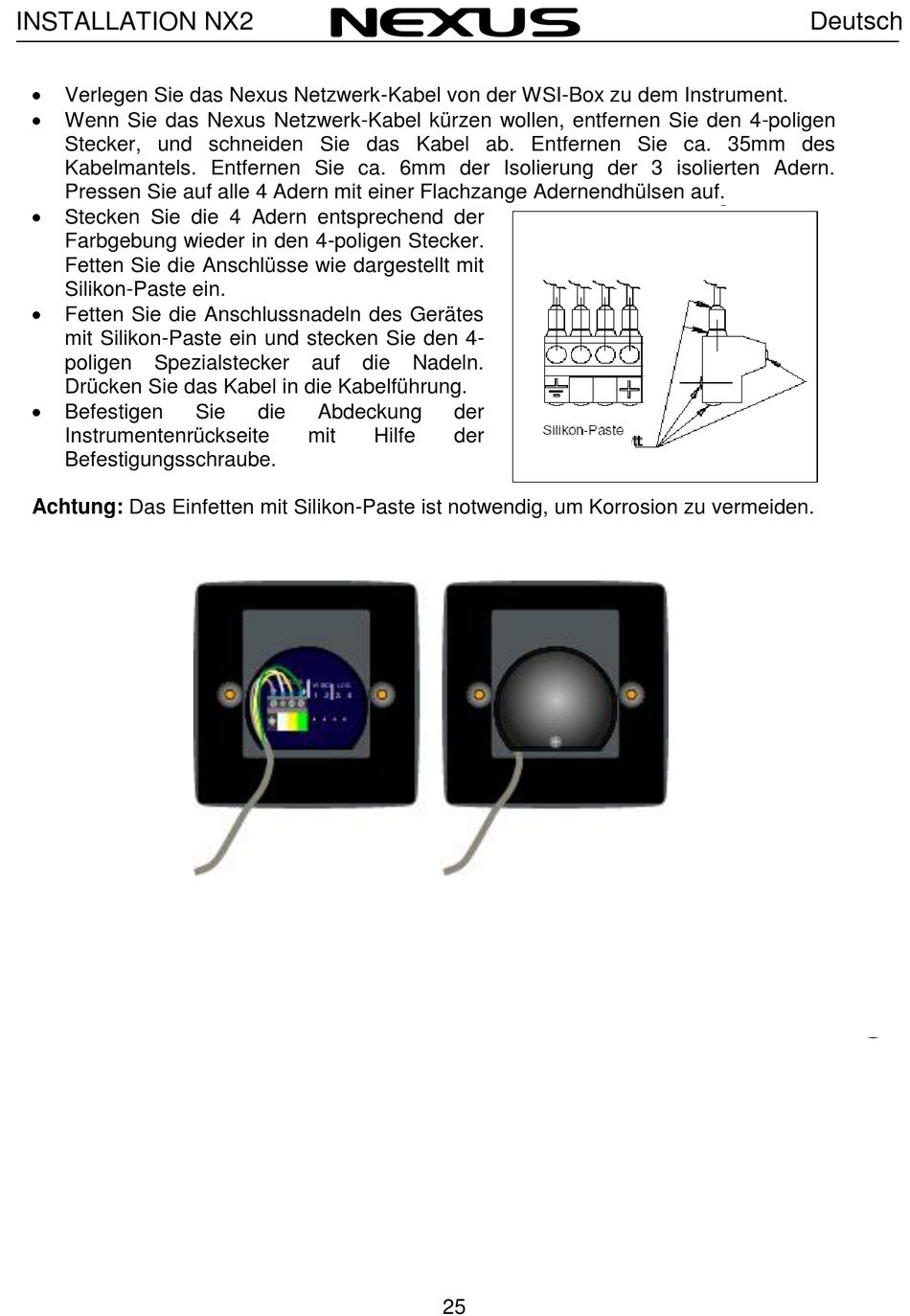

INSTALLATION NX2

Verlegen Sie das Nexus Netzwerk-Kabel von der WSI-Box zu dem Instrument.

Wenn Sie das Nexus Netzwerk-Kabel kürzen wollen, entfernen Sie den 4-poligen
Stecker, und schneiden Sie das Kabel ab. Entfernen Sie ca. 35mm des
Kabelmantels. Entfernen Sie ca. 6mm der Isolierung der 3 isolierten Adern.
Pressen Sie auf alle 4 Adern mit einer Flachzange Adernendhülsen auf.

Stecken Sie die 4 Adern entsprechend der
Farbgebung wieder in den 4-poligen Stecker.
Fetten Sie die Anschlüsse wie dargestellt mit
Silikon-Paste ein.

Fetten Sie die Anschlussnadeln des Gerätes
mit Silikon-Paste ein und stecken Sie den 4-
poligen Spezialstecker
Drücken Sie das Kabel in die Kabelführung.

Befestigen
Instrumentenrückseite
Befestigungsschraube.
Achtung: Das Einfetten mit Silikon-Paste ist notwendig, um Korrosion zu vermeiden.
auf die
Sie die Abdeckung
mit
Nadeln.
der
Hilfe der
25
