5.5 Einbau des Borddurchlasses für die Geber Typ TH52
Achtung: Ziehen oder tragen Sie den
Geber NIE am Kabel, da dies zu
Beschädigungen und falschen Messwerten
führen kann.
Entfernen Sie die "cap nut", den Geber,
1.
die "hull nut" and alle Dichtungen
("washer") (siehe Zeichnung 2).
2. Bestreichen Sie die Innenseite des
Flansches des Borddurchlasses ca.
2mm dick mit einem geeigneten
Dichtungsmittel (vorzugsweise
silikonfreies Dichtungsmittel).
Bestreichen Sie ebenfalls das Gewinde
des Borddurchlasses vom Flansch bis
zu einer Höhe, die der Rumpfstärke +
"washer" + „hull nut" + 6mm entspricht.
Achtung: Beachten Sie die Pfeile auf dem Borddurchlass. Sie sollen in
Vorausrichtung zeigen.
3. Stecken Sie den Borddurchlass von aussen in das Loch im Rumpf. Drehen Sie ihn
dabei leicht hin und her, damit sich das Dichtungsmittel gut verteilt.
Legen Sie die Gummidichtung („washer") auf den Borddurchlass.
4.
Benutzen Sie bei Aluminiumrümpfen von bis zu 6mm eine zusätzliche Dichtung.
5. Drehen Sie die Mutter auf den Borddurchlass und ziehen Sie sie NUR per Hand
an.
6. Entfernen Sie überstehendes Dichtungsmittel innen- und aussenbords.
7. Nachdem das Dichtungsmittel getrocknet ist, überprüfen Sie die O-Ringe des
Gebers und streichen Sie sie mit dem mitgelieferten Silikonfett ein.
14
INSTALLATION NX2

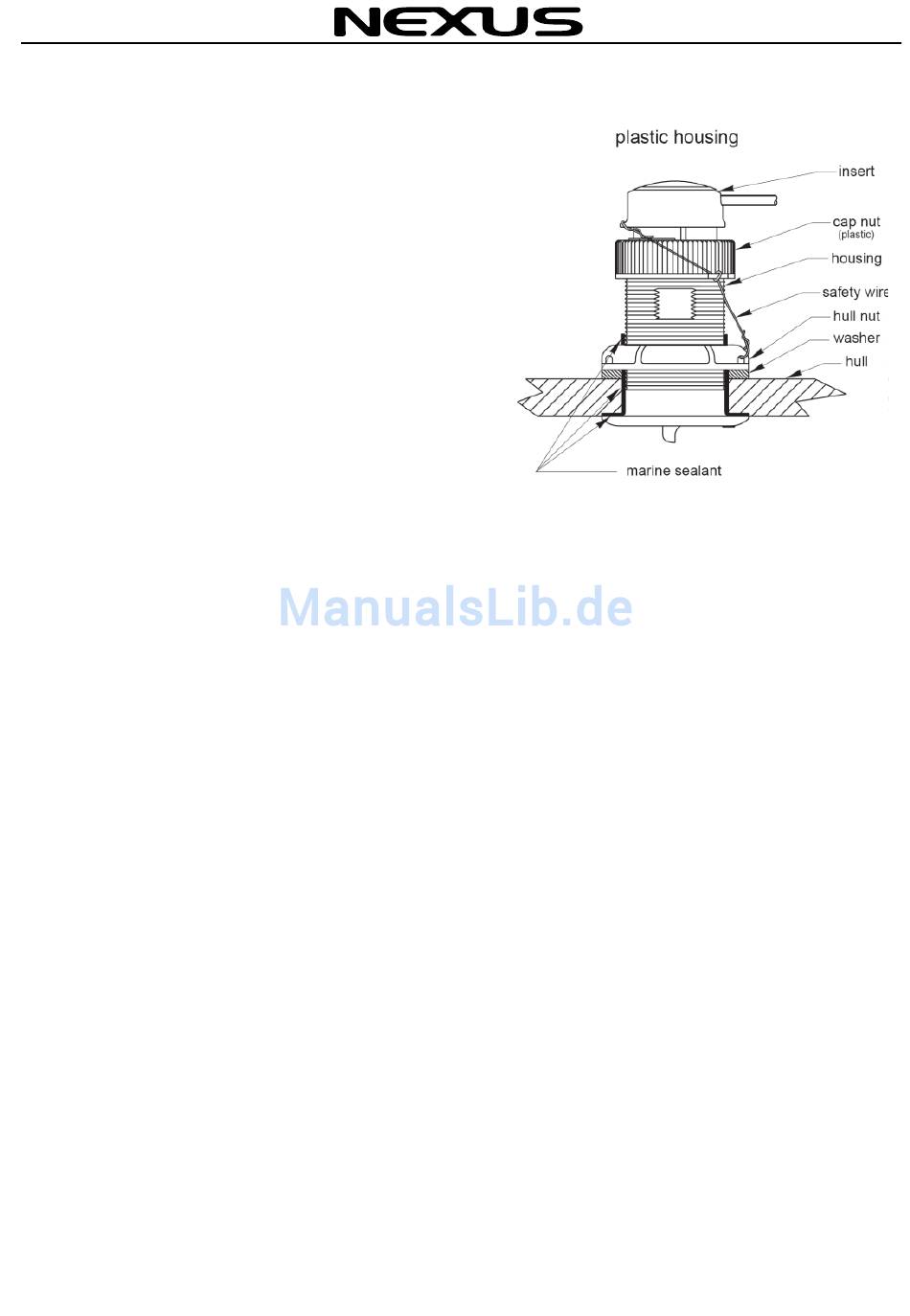

Zeichnung 2
