INSTALLATION NX2
5.10

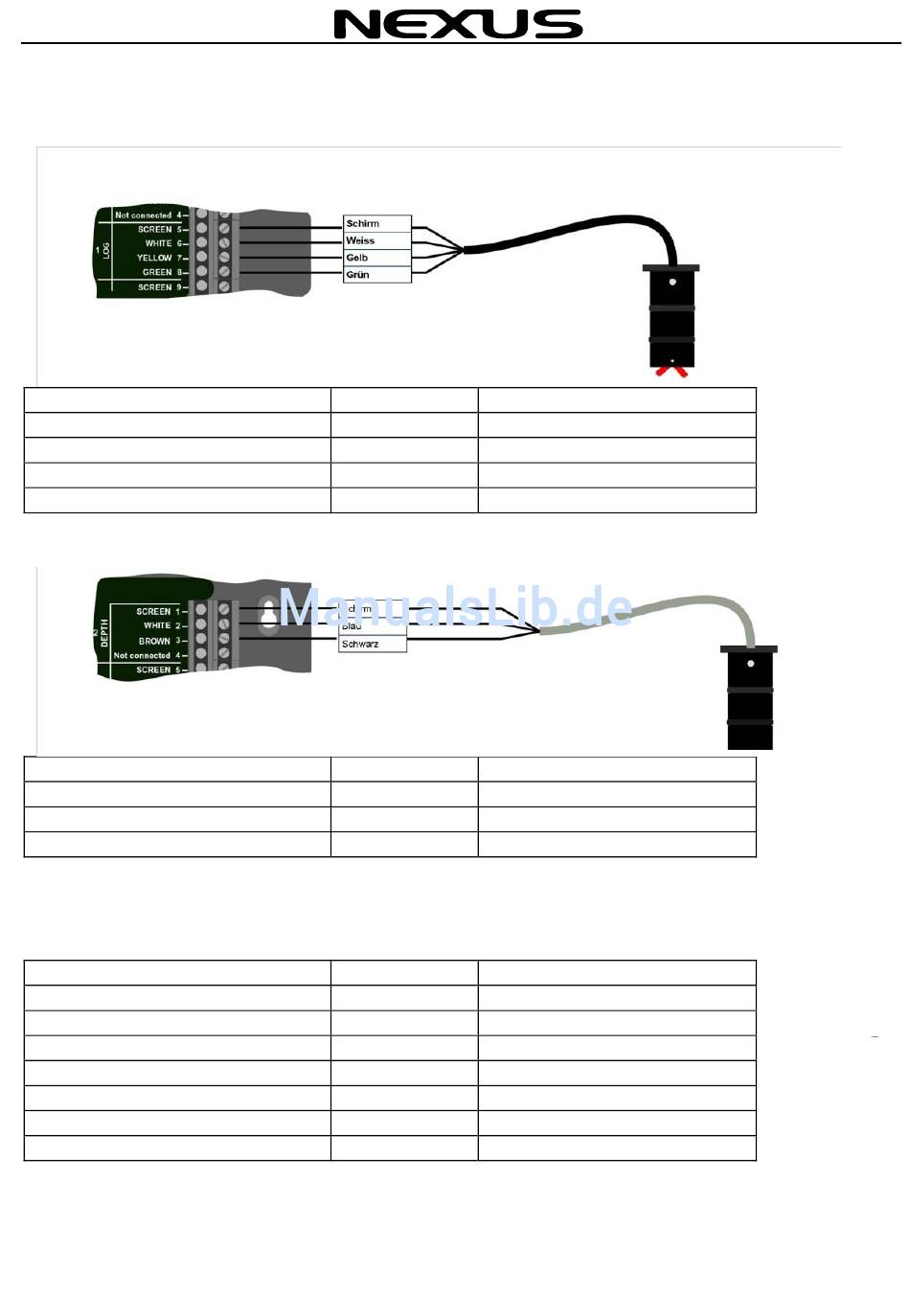

Anschluss der Geber an den Server

5.10.1

Log-Geber Typ TH43 und TH52

Kabelfarbe Log-Geber
Grün
Gelb
Weiss
Schirm
5.10.2

Echolot-Geber TH43 und TH52

Kabelfarbe Echolot-Geber
Schwarz
Blau
Schirm
Die Klemme 4 des Servers bleibt frei.
5.10.3

Dreifach-Geber

Schliessen Sie den Geber gemäss folgender Aufstellung an den Server an:
Kabelfarbe Dreifach-Geber
Schwarz
Blau
Schirm
Rot
Grün
Weiss
Braun
Die Klemme 4 des Servers bleibt frei.
Klemme Nr.
Funktion
8
+12V Log-Geber
7
Log-Signal
6
Temperatur
5
0V Log-Geber
Klemme Nr.
Funktion
3
Tiefe A
2
Tiefe B
1
Tiefe Schirm
Klemme Nr.
Funktion
3
Tiefe A
2
Tiefe B
1
Tiefe Schirm
8
+12V Log-Geber
7
Log-Signal
6
Temperatur
5
0V Log-Geber
17
Deutsch
