2.2

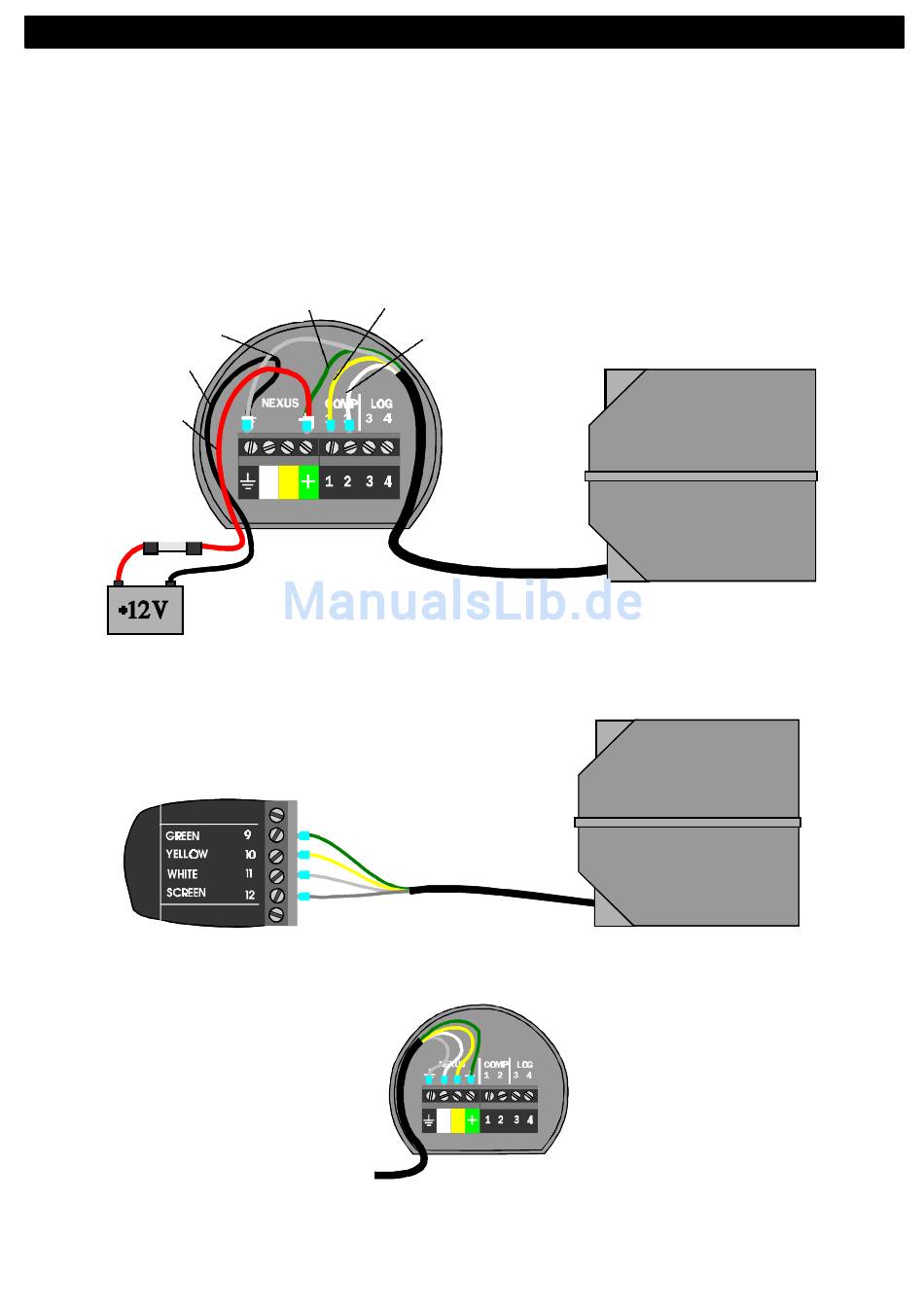

Anschluß der Kabel
2.2.1
Anschluß der Kabel ohne Nexus Netzwerk
Verbinden Sie mit dem roten Kabel die "+ Klemme" und mit dem schwarzen Kabel die
"Erdungssymbol-Klemme" des Anzeigegerätes mit Ihrem Bordnetz, sowie die Kabel des
Kompass-Gebers wie folgt: grün = grüne Klemme, silbern = Erdungssymbol, gelb = 1, weiß =
2.
Achtung: Sie müssen die Einstellung C71 (Kap. 5.4.1) korrigieren!
Installieren Sie zwischen der Bordbatterie und Ihrem Compass Data in der roten Plus-
Leitung unbedingt eine flinke Sicherung mit 3 Ampere.
Blank
Schwarz
Rot
3A Sich.
2.2.2
Anschlüsse im Nexus Netzwerk
Wenn Sie Ihr Compass Data in einem Nexus Netwerk integrieren, ist es einfacher, den
Kompass-Geber direkt an den Server anzuschließen.
Server
Das Compass Data Anzeigegerät wird dann entsprechend der Farbcodierung mit dem Server
(Klemme 5 bis 8) oder einem anderen NEXUS Anzeigegerät verbunden.
Achtung: Sie müssen die Einstellung C71 (Kap. 5.4.1) korrigieren!
Vom NEXUS Server
Oder anderen NEXUS
Geräten
www.busse-yachtshop.de | info@busse-yachtshop.de
Gelb
Grün
Wieß
Kompass-Geber
Kompass-Geber
8
