Taktik-Funktions-Taste

Art.-Nr. 19763 (wie MOB). (Funktion siehe Bedienungsanleitung Multi Control).
Weisses Kabel an Klemme 15 (SET STEER). Braunes Kabel an Klemme 12 (0 V).
Die Taste ist im Lieferumfang des analogen Steer Pilot Instruments enthalten.
4.9

Externer Alarm-Summer

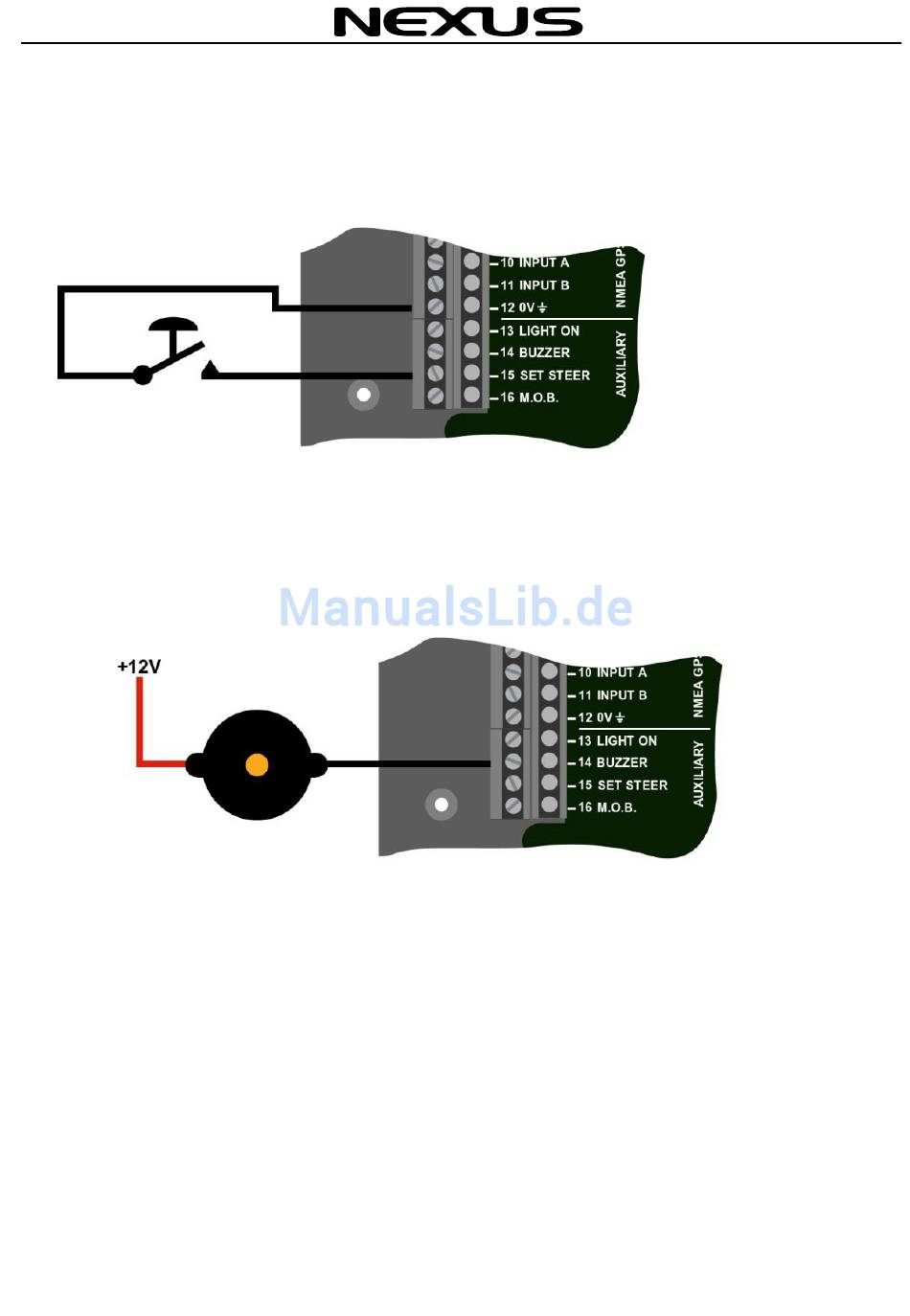

Ein externer Alarm-Summer kann an die Server-Box angeschlossen werden.
Der Alarm ertönt, sobald eine Alarm-Funktion im Nexus-Netzwerk aktiviert wird.
Schliessen Sie ein Kabel des Alarm-Summers an +12V und das andere Kabel an die
Klemme 4 [BUZZER] des Servers an.
4.10

Instrumenten-Beleuchtung

Das Ein- und Ausschalten der Beleuchtung der Nexus Instrumente kann parallel zum
Ein-/Ausschalten anderer Instrumentenbeleuchtungen an Bord erfolgen.
Verlegen Sie ein Kabel (Querschnitt >= 0,75mm² von dem Schalter für die
Instrumentenbeleuchtung zur Server-Box und schliessen Sie es an die Klemme 13
[LIGHT ON] an.
