Admissions
(valable pour les appareils signalés)
Règlement sur les
PY X-L-15-CPR: VdS 0786-CPR-xxxxx
produits de
construction
(305/2011/CE)
En préparation
17
PY X-L-15: Gxxxx, pour les caractéristiques voir le « Règlement sur les produits de construction«
VdS
En préparation (305/2011/CE)
Mise en service
Consignes de sécurité :
- Le branchement électrique doit être effectué uniquement par des personnes autorisées conformément aux réglementations
en vigueur.
- Attention à la tension électrique élevée. Danger !
- Avant d'ouvrir, il convient de s'assurer que l'appareil est hors tension.
- La tension d'alimentation indiquée sur la plaque signalétique doit être vérifiée avant la mise en service. Une tension de
service incorrecte peut entraîner un endommagement ou la destruction de l'appareil.
- Il convient de veiller, lors de l'installation, que les cordons d'alimentation ne sont pas soumis à des contraintes de traction
ou de torsion. Attention : les appareils ne sont pas destinés à une utilisation mobile.
- AVERTISSEMENT : lors de l'installation, maintenir les câblages éloignés des bords coupants, coins et composants internes.
- Le fonctionnement de l'appareil n'est garanti que si les parties supérieure et inférieure sont assemblées correctement.
- Pour éviter un risque d'endommagement de l'acuité visuelle, il convient d'éviter le contact visuel direct et permanent avec la
lampe.
- La lampe est équipée avec une protection contre l'inversion de polarité. Pas de fonction en cas de l'inversion de la polarité!

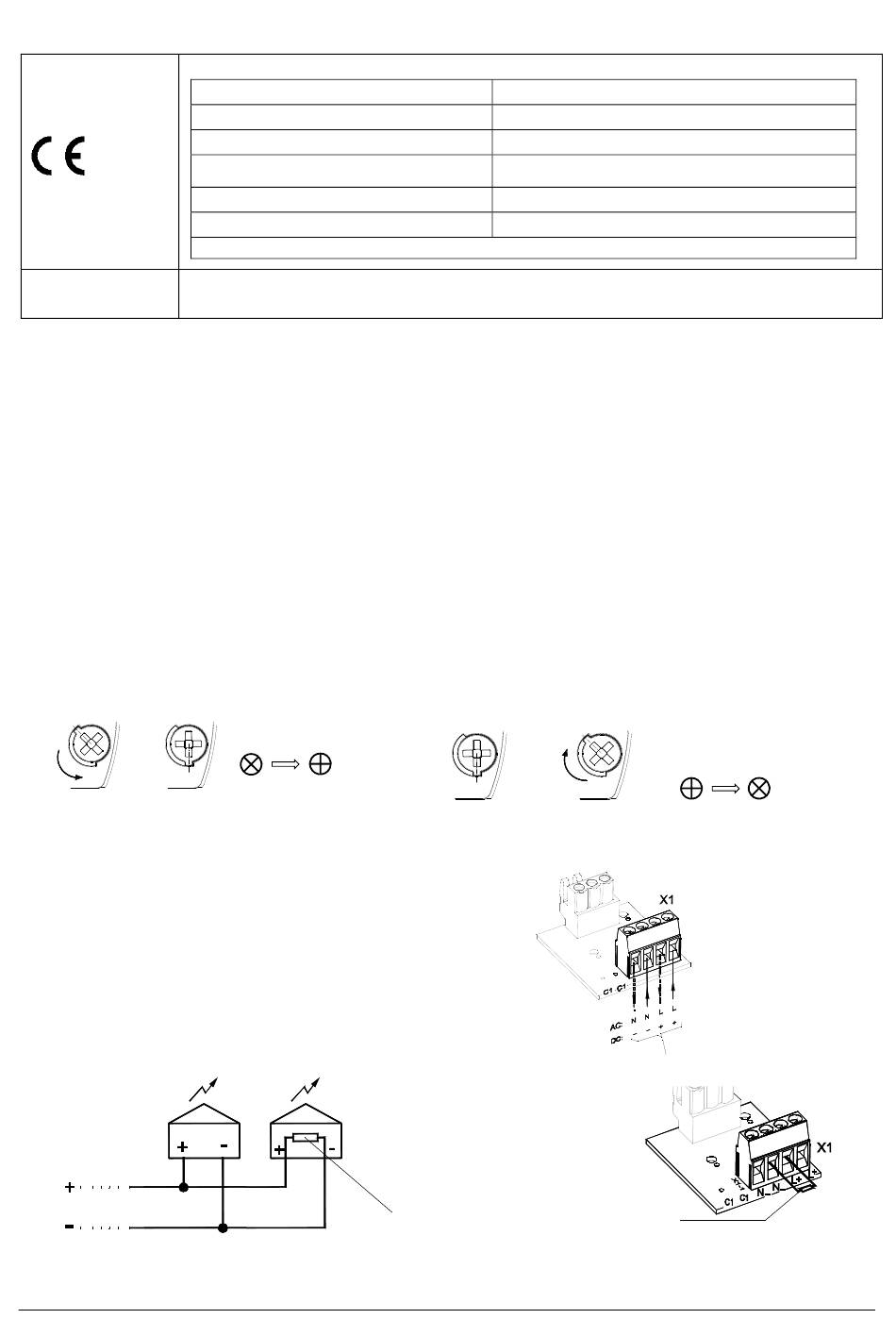

Ouverture du boîtier
1. 2.
3/8
L'appareil est livré en état non verrouillé.
Des bouchons de plombier sont disponibles en accessoires pour les vis du boîtier.
Raccordement à la tension de service :
(Platine de raccordement dans la partie inférieure)
Des bornes de connexion sont disponibles en double
pour permettre d'un simple câblage continu.
Résistance pour la surveillance de ligne :
085 501 996a
Tension de service
Plage de tension de service selon EN 54-23
Couleur du capot
Plage de signalisation
Classe de protection environnementale
Position de montage
Le test a été effectué en utilisant le raccord fileté de membrane livré et les perçages extérieurs de fixation.
Couleur du capot: Clair, blanc, jaune, orange, rouge, vert, bleu
La partie supérieure peut
être retirée en desserrant
les quatre vis du couvercle
( )
rouge, clair / 0,5 Hz, 0,75 Hz, 1 Hz
Fermeture du boîtier
1.
3/8
Résistance pour surveillance de ligne (1KOhm)
au niveau du raccordement à la tension de
service.
Position de la résistance en branchement en
parallèle de plusieurs feux flash sur le dernier
appareil.
8
24V CC
19,2 – 28,8 V CC
EN 54-23 Catégorie O:
voir document 30396-005-1
Type B
voir document 30396-005-1
2.
Le boîtier se referme en
tournant les vis du couvercle
jusqu'en position finale pour
le verrouillage.
(
Raccordement à la
tension de service
)
30396-004-2a
