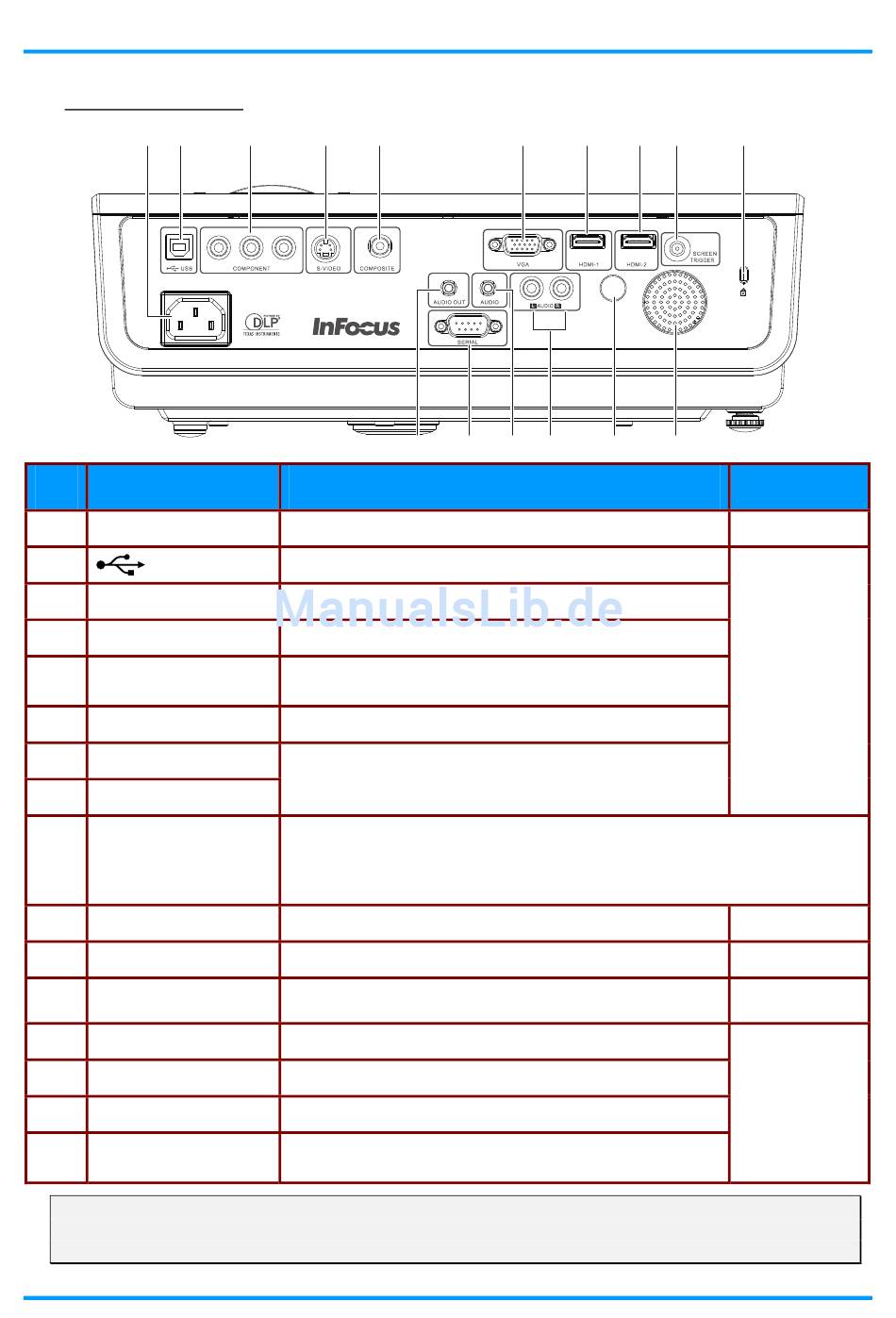

Ansicht von hinten

1 2
T B
EIL EZEICHNUNG
1.
Wechselstromeingang
2.
(USB)
3.
COMPONENT
4.
S-VIDEO
5.
COMPOSITE
6.
VGA
7.
HDMI – 1
8.
HDMI – 2
SCREEN TRIGGER
9.
(Leinwandauslöser)
10.
Lautsprecher
11.
IR-Empfänger
AUDIO IN
12.
(Audioeingang, L und R)
13.
AUDIO (L und R)
14.
AUDIO
15.
SERIAL (Seriell)
AUDIO OUT
16.
(Audioausgang)
Hinweis:
Falls Ihr Videogerät mehrere Eingangsquellen hat, empfehlen wir die Bevorzugung von HDMI,
Component, S-Video oder Composite zur Gewährleistung einer besseren Bildqualität.
3 4 5
16
Hier schließen Sie das Netzkabel an.
Hier schließen Sie das USB-Kabel EINES Computers an.
Hier schließen Sie ein Component Video-fähiges Gerät an
Hier schließen Sie das S-VIDEO-Kabel eines Videogerätes an.
Hier schließen Sie das COMPOSITE-KABEL eines
Videogerätes an.
Hier schließen Sie das RGB-Kabel EINES Computers an.
Hier schließen Sie das HDMI-Kabel eines HDMI-Gerätes an
Wenn Sie über ein handelsübliches Kabel eine Verbindung zur Leinwand
herstellen, wird die Leinwand automatisch beim Start des Projektors
heruntergefahren. Die Leinwand wird wieder eingezogen, sobald der Projektor
ausgeschaltet ist.
Hierüber erfolgt die Audioausgabe
Empfängt die IR-Signale von der Fernbedienung
Hier schließen Sie die Audiokabel eines Audiogerätes an
Hier schließen Sie das Audiokabel eines Audiogerätes an.
Hier schließen Sie das Audiokabel eines Eingabegerätes an.
Zum Anschluss eines seriellen Kabels für die Fernbedienung.
Hier schließen Sie das Audiokabel zum Audiodurchschleifen.
