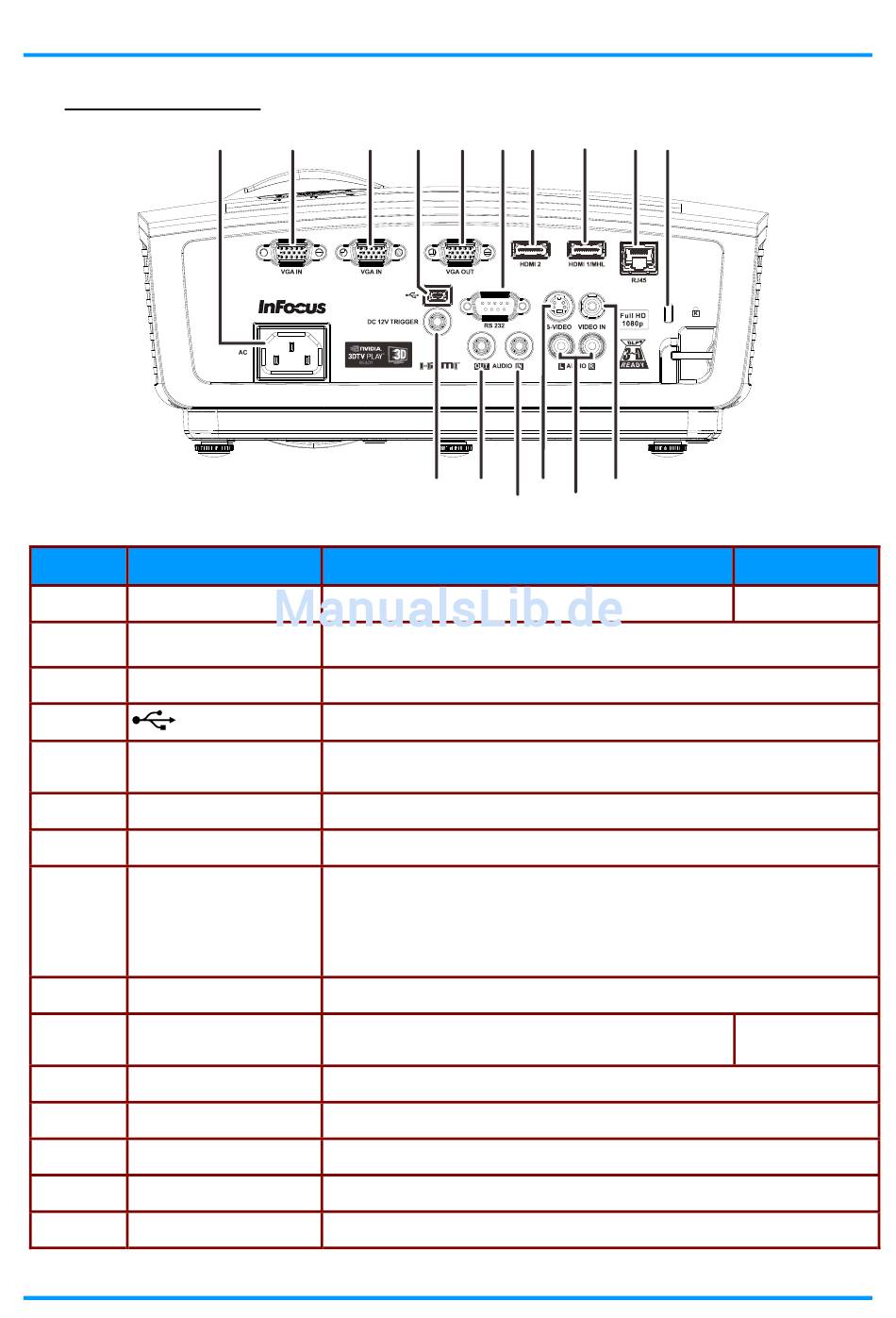

Ansicht von hinten

N . K
R OMPONENTE
1.
AC IN
2.
VGA IN
3.
VGA IN
4.
5.
VGA OUT
6.
RS-232C
7.
HDMI2
8.
HDMI1/MHL
9.
RJ45
10.
Kensington-Schloss
11.
VIDEO IN
12.
AUDIO IN (L und R)
13.
S-VIDEO
14.
AUDIO IN
15.
AUDIO OUT
1 2 3 4 5 6 7 8
Hier schließen Sie ein NETZKABEL an.
Hier schließen Sie das RGB-KABEL eines Computers an.
Hier schließen Sie das RGB-KABEL eines Computers an.
Nur zu Servicezwecken.
(USB)
Hier schließen Sie das Gerät per RGB-Kabel an einem externen
Bildschirm/Display an
Zum Anschließen eines seriellen RS-232-Kabel zur Fernsteuerung
Hier schließen Sie das HDMI-Kabel eines HDMI-Gerätes an.
Hier schließen Sie das HDMI-Kabel eines HDMI-Gerätes an.
Hier schließen Sie das MHL-Kabel eines MHL-kompatiblen Gerätes an.
Hinweis: Bei einigen MHL-kompatiblen Geräten, deren Ausgabe nicht
über Micro-USB erfolgt, wird möglicherweise ein zusätzlicher
Kabeladapter benötigt.
Hier stellen Sie über ein LAN-Kabel eine Verbindung zum Ethernet her.
Zum Befestigen an einem unbeweglichen Gegenstand
mit Hilfe eines Kensington®-Schlosssystems.
Hier schließen Sie dasCOMPOSITE-Kabel eines Videogerätes an.
Hier schließen Sie das AUDIOKABEL eines Audiogerätes an.
Hier schließen Sie dasS-VIDEO-Kabel eines Videogerätes an.
Hier schließen Sie das Audiokabel eines Audiogerätes an.
Hier schließen Sie das Audiokabel eines Audioverstärkers an.
16 15 13
14 12
B
ESCHREIBUNG
– 4 –
9 10
11
S
IEHE
S
EITE
10
