Inhaltsverzeichnis ............................1
Benutzungshinweise .......................2
Sicherheitshinweise ............................2
Vorsichtsmaßnahmen .........................3
Warnhinweise für Augen .....................5
Produktmerkmale ................................5
Einführung .......................................6
Lieferumfang .......................................6
Produktübersicht .................................7
Projektor .............................................. 7
Bedienfeld ............................................ 8
Ein- und Ausgänge .............................. 9
Fernbedienung ................................... 10
Installation ..................................... 11
Projektor verbinden ...........................11
verbinden ........................................... 11
Mit Videoquellen verbinden ............... 12
Projektor ein-/ausschalten ................13
Projektor einschalten ......................... 13
Projektor ausschalten ........................ 14
Warnanzeige ...................................... 14
Projektionsbild einstellen ..................15
Projektionsbildes ................................ 15
Einstellen von Zoomfaktor/Fokus ...... 16
Bildgröße einstellen ........................... 17
Bedienung .....................................18
Bedienfeld und Fernbedienung .........18
Bedienfeld .......................................... 18
Fernbedienung ................................... 20
OSD-Menüs ......................................24
Bedienung .......................................... 24
Menübaum ......................................... 25
BILD ................................................... 28
BILD | ERWEITERT ........................... 30
BILD | Erweitert | Signal ..................... 32
ANZEIGE ........................................... 33
ANZEIGE | Drei Dimensionen ........... 35
Inhaltsverzeichnis
SETUP ............................................... 36
SETUP | Audioeinstellungen .............. 38
SETUP | Erweitert .............................. 39
OPTIONEN ........................................ 40
OPTIONEN | Erweitert ....................... 42
OPTIONEN | Lampeneinstellungen ........43
OPTIONEN | Filter Einstellungen ...... 44
Anhänge ........................................45
Problemlösung ..................................45
Auswechseln der Lampe ..................51
reinigen .............................................53
Kompatibilitätsmodi ...........................55
-Protokollfunktionsliste ......................57
RS232-Pinbelegung ........................... 57
RS232-Protokollfunktionsliste ............ 58
Deckenmontage ................................62
Sicherheitshinweise ..........................63
FCC-Hinweis ...................................... 63
Hinweis: Abgeschirmte Kabel ............ 63
Vorsicht .............................................. 63
Betriebsbedingungen ......................... 64
Hinweis: Anwender in Kanada ........... 64
canadiens .......................................... 64
EU-Länder ......................................... 64
1
Deutsch
Werbung
Inhaltsverzeichnis

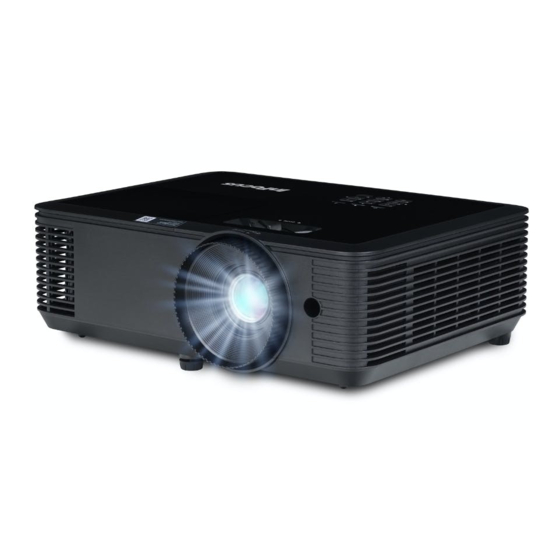

Verwandte Anleitungen für InFocus ScreenPlay SP1081HD
