Bedienungsanleitung

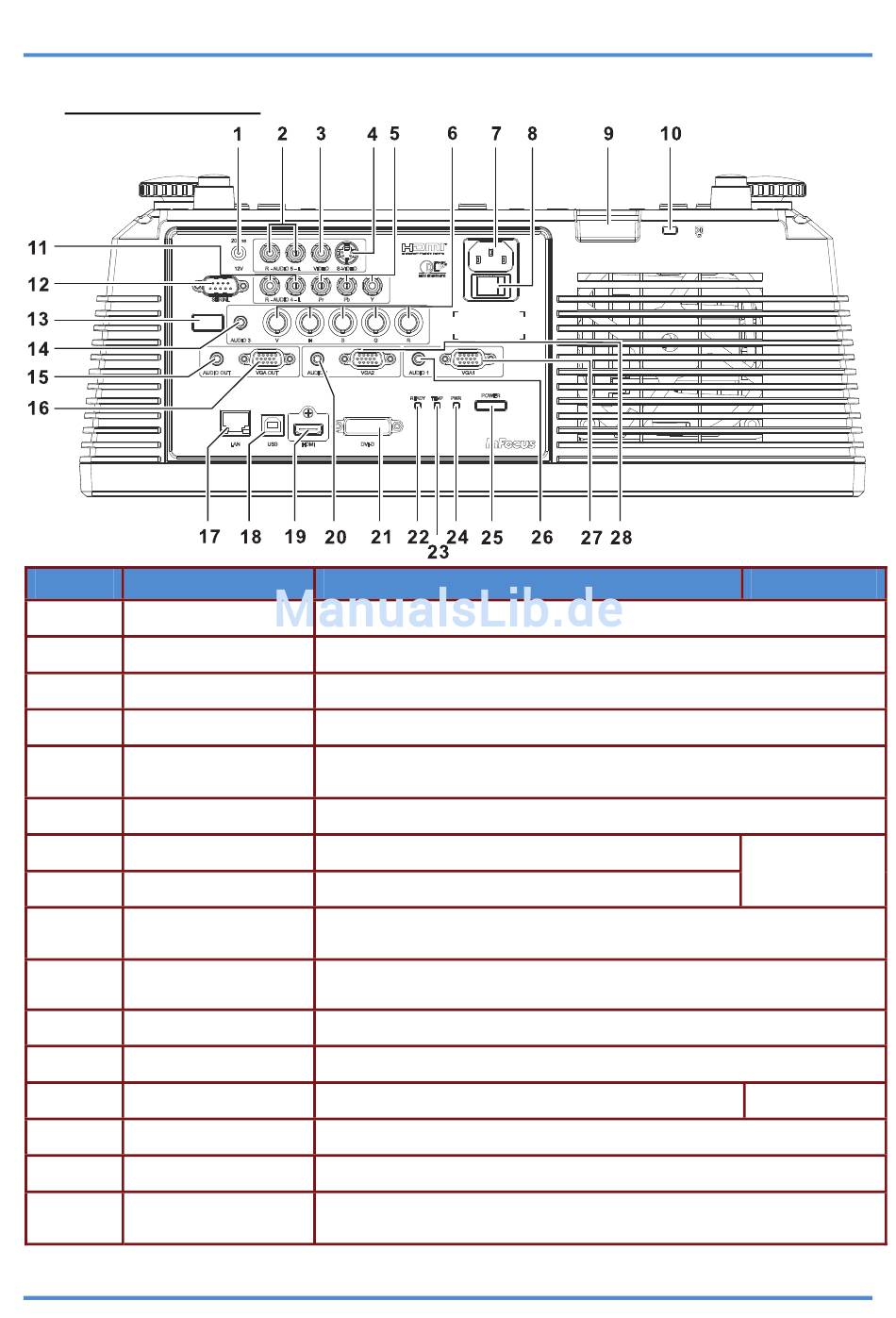

Ansicht von hinten
N
.
K
R
OMPONENTE
1.
12 VDC-Auslöser
2.
AUDIO 5 (L und R)
3.
VIDEO
4.
S-VIDEO
5.
YPbPr
6.
BNC
7.
Wechselstromeingang
8.
Ein-/Ausschalter
Öffnung für
9.
Sicherheitskabel
10.
Sicherheitsschloss
11.
AUDIO 4 (L und R)
12.
SERIAL (Seriell)
13.
IR-Empfänger
14.
AUDIO 3
15.
Audioausgang
16.
VGA-Ausgang
B
ESCHREIBUNG
Hier schließen Sie eine 12 V-Leinwand an (max. 200 mA)
Hier schließen Sie das AUDIOKABEL eines Eingabegerätes an
Hier schließen Sie das COMPOSITE-KABEL eines Videogerätes an
Hier schließen Sie das S-VIDEO-KABEL eines Videogerätes an
Hier schließen Sie das Component-Kabel eines Component Video-
fähigen Gerätes an
Hier schließen Sie die BNC-Kabel eines Computers oder Videogerätes an
Hier schließen Sie das NETZKABEL AN
De-/Aktiviert die Stromversorgung des Projektors
Befestigen Sie bei der Deckenmontage ein Sicherheitskabel an dieser
Öffnung
Verbinden Sie ein Sicherheitsschlosssystem mit dem Projektor;
verbinden Sie dieses mit einem festen Gegenstand
Hier schließen Sie das AUDIOKABEL eines Eingabegerätes an
Hier schließen Sie ein (serielles) RS-232-Kabel zur Befehlssteuerung an
Empfängt IR-Signale von der Fernbedienung
Hier schließen Sie das Audiokabel eines Eingangsgerätes an
Hier schließen Sie das Audiokabel eines externen Lautsprechersystems an
Hier stellen Sie über das RGB-Kabel eine Verbindung zu einem
Bildschirm her (Durchschleifen nur über VGA1)
– 4 –
S
S
:
IEHE
EITE
12
7
