IN3118HD - Bedienungsanleitung

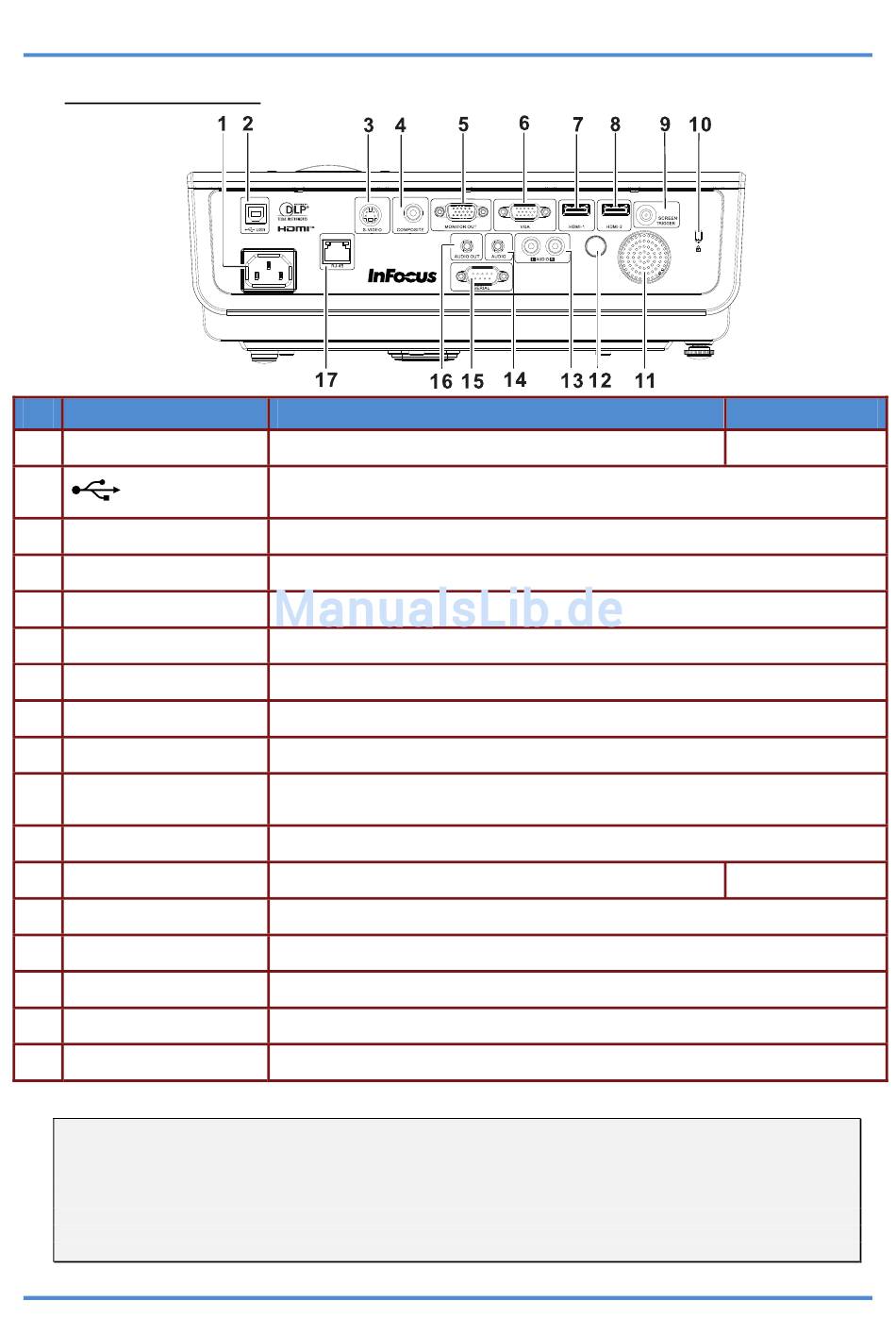

Ansicht von hinten

N . K
R OMPONENTE
1.
Wechselstromeingang
2.
(USB)
3.
S-Video-Eingang
4.
Videoeingang
5.
VGA-Ausgang
6.
VGA-Eingang
7.
HDMI – 1
8.
HDMI – 2
9.
12 VDC-Auslöser
10.
Sicherheitsschloss
11.
Lautsprecher
12.
IR-Empfänger
13.
Audioeingang (L und R)
14.
AUDIO-Eingang
15.
RS-232C
16.
Audioausgang
17.
RJ-45
Hinweis:
Falls Ihr Videogerät über verschiedene Eingangsquellen verfügt, empfehlen wir zur Erzielung einer
besseren Bildqualität der Reihe nach die Nutzung von HDMI, Compontent, S-Video und schließlich
Composite.
Warnung:
Trennen Sie aus Sicherheitsgründen vor dem Herstellen weiterer Verbindungen das Netzkabel des
Projektors und alle angeschlossenen Geräte.
B
Hier schließen Sie das NETZKABEL AN
Hier schließen Sie das USB-KABEL eines Computers an
(zur Steuerung von Diaschauen mit Hilfe der Projektorfernbedienung)
Hier schließen Sie das S-VIDEO-KABEL eines Videogerätes an
Hier schließen Sie das COMPOSITE-KABEL eines Videogerätes an
Hier schließen Sie das Gerät per RGB-Kabel an einem externen Bildschirm an
Hier schließen Sie das RGB-KABEL eines Computers an
Hier schließen Sie das HDMI-Kabel eines HDMI-Gerätes an
Hier schließen Sie das HDMI-Kabel eines HDMI-Gerätes an
Hier schließen Sie eine 12 V-Leinwand an (max. 200 mA)
Zum Befestigen an einem unbeweglichen Gegenstand mit Hilfe eines
Sicherheitsschlosssystems
Gibt den Projektorton aus
Empfängt IR-Signale von der Fernbedienung
Hier schließen Sie das AUDIOKABEL eines Eingabegerätes an
Hier schließen Sie das Audiokabel eines Eingabegerätes an
Hier schließen Sie ein (seriellen) RS-232-Kabel zur Fernbedienung
Hier schließen Sie das Audiokabel eines externen Lautsprechersystems an
Hier schließen Sie ein LAN-Kabel zur Netzwerkverbindung an
– 4 –
ESCHREIBUNG
S S :
IEHE EITE
9
