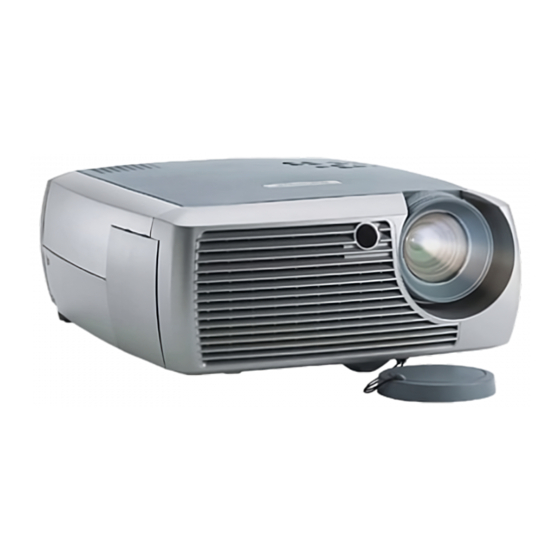

Inhaltszusammenfassung für InFocus X1a
- Seite 1 MULTI-USE PERFORMANCE USER’S GUIDE...
- Seite 2 Übereinstimmungserklärung FCC-Warnung Hersteller: InFocus Corporation, 27700B SW Parkway Ave. Wilsonville, Oregon Hinweis: Diese Ausrüstung wurde getestet und in Übereinstimmung mit den 97070, USA Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Richtlinien Europäische Niederlassung: Strawinskylaan 585, 1077 XX Amsterdam, Niederlande befunden.
-
Seite 3: Inhaltsverzeichnis
Falls Sie mit der Einrichtung von Projektionssystemen vertraut sind, Inhaltsverzeichnis verwenden Sie die mit dem Projektor gelieferte Schnellstart-Karte. Einführung Aufstellen des Projektors Vollständige Einzelheiten zum Anschluss und Betrieb des Projektors finden Projektor- und Gerätanschlussanleitung Sie in dieser Benutzeranleitung. Eine elektronische Version dieser Computerverbindungen Benutzeranleitung in verschiedenen Sprachen ist auf der im Lieferumfang Videoverbindungen... - Seite 4 Wichtige Betriebsinformationen bezüglich Sicherheit • Stellen Sie den Projektor in einer horizontalen Position, nicht mehr als 15 Grad von der Achse abweichend, auf. • Platzieren Sie den Projektor in einem gut belüfteten Bereich und ohne Behinderung von Ansaug- oder Abluftöffnungen. Stellen Sie den Projektor nicht auf ein Tischtuch, das unter Umständen die Luftöffnungen abdecken kann, oder eine andere weiche Abdeckung.
-
Seite 5: Einführung
Einführung Tastenfeld Lautsprecher Ihr neuer digitaler Projektor kann einfach angeschlossen, betrieben und gewartet werden. Es ist ein vielseitiger Projektor, der ausreichend flexibel ist Netzkabel- für Geschäftspräsentationen und Homevideo. Der Projektor hat eine anschluss Standardauflösung von 800x600 SVGA und ist mit einer Vielzahl von Computern und Videoquellen kompatibel. - Seite 6 Anschlussfeld Der Projektor bietet sowohl Computer- als auch Videoanschlussoptionen, dazu gehören: • • VESA für Computer und Video • S-Video • Composite RCA Audio/Video Computer S-Video Audio/Video...
-
Seite 7: Aufstellen Des Projektors
Aufstellen des Projektors Bedenken Sie beim Aufstellen des Projektors die Bildschirmform und - größe, die Position der Steckdosen und die Entfernung zwischen dem Projektor und dem Rest der Ausrüstung. Hier sind einige allgemeine 5,8 m 2,3 m Richtlinien: 1,5 m •... -
Seite 8: Projektor- Und Gerätanschlussanleitung
Projektor- und Gerätanschlussanleitung Die folgenden Informationen helfen Ihnen beim Bestimmen der Anschlüsse, die Sie zum Erzielen der optimalen Auflösung der Eingangsgeräte verwenden möchten. Beispiele von Eingangsgeräten sind: Computer, Standard-Videorekorder, DVD-Player (progressiv und interlaced), HD-Quellen (1080i, 1035i und 720P HDTV-Formate), Fernseh- und Satellitenempfänger, Videokameras, Videospiele (progressiv und interlaced) und Laserdisk-Player. Computerverbindungen Dazu gehört das Anschließen des mit dem Projektor gelieferten Computerkabels am Computer selbst und am Eingang „Computer In“. - Seite 9 Anschließen an Typ des Adapter oder Für Anleitungen zur Videogerät Videokompatibilität Bemerkungen Gerätanschlusses Projektoranschluss Einrichtung siehe mit Bezeichnung Normales Fernsehsignal NTSC-, PAL- und Composite-Video Composite-Video oder Composite Video- Nicht für Progressive- (nicht HDTV) über: SECAM-Formate oder S-Video S-Video Verbindungen auf Seite 17. Quellen (z.
- Seite 10 Anschließen an Typ des Adapter oder Für Anleitungen zur Videogerät Videokompatibilität Bemerkungen Gerätanschlusses Projektoranschluss Einrichtung siehe mit Bezeichnung 1080i, 720p Computer In VESA-Verbindung auf Seite 18. Nicht für Komponent HDTV 480i. (High Definition TV) Komponent-Video Computer In über den Komponent-Videoverbindung wahlfreien VESA- auf Seite 18.
-
Seite 11: Anschließen Einer Computerquelle
Anschließen einer Computerquelle Computerkabel anschließen Erforderliche Computerverbindungen Schließen Sie ein Ende des gelieferten Computerkabels (siehe Seite 16 zum Anschließen von Videogeräten) an den Computer In-Anschluss des Projektors an. Schließen Sie das andere Ende des Kabels am VESA- Anschluss des Computers an. Wenn Sie einen Desktop-Computer verwenden, müssen Sie zuerst das Monitorkabel vom Videoanschluss des Computers trennen. -
Seite 12: Anzeigen Eines Computerbildes
Anzeigen eines Computerbildes Linsenabdeckung entfernen Entfernen Sie die Linsenabdeckung. Schalten Sie die Power (Netztaste) an der Seite des Projektors in die Position „On“. Die LED-Anzeige blinkt grün und die Ventilatoren laufen an. Wenn die Netztaste drücken Lampe aufleuchtet, wird der Startbildschirm eingeblendet, und die LED leuchtet grün auf. -
Seite 13: Bildeinstellung
Bildeinstellung Höhe einstellen Stellen Sie ggf. die Höhe des Projektors ein, indem Sie auf die Entsperrungstaste drücken, um den Fuß auszufahren. Drehen Sie ggf. den Ausrichtungsfuß an der Rückseite des Projektors. Kommen Sie mit den Händen möglichst nicht in die Nähe der heißen Hebefuß... -
Seite 14: Erstmalige Verwendung Des Projektors Mit Windows
Erstmalige Verwendung des Projektors mit Windows 98 Wenn Sie einen Computer unter Windows 98 zum ersten Mal an den Projektor anschließen, erkennt der Computer den Projektor als „neue Hardware“, und der Hardware-Assistent wird gestartet. Beachten Sie die folgenden Anweisungen zur Verwendung des Assistenten, um den richtigen Treiber (als Teil des Windows-Betriebssystems bereits installiert) zu laden. - Seite 15 Überspringen Sie diese Seite, falls Sie kein USB-Mauskabel angeschlossen haben Für Windows 98: • Falls Sie das USB-Kabel angeschlossen haben, erscheint der Hardware- Assistent erneut. Um die USB-Funktionalität nutzen zu können, müssen Treiber installiert werden. • Der Assistent wird dreimal gestartet. Beim ersten Mal findet er ein kombiniertes USB-Gerät.
-
Seite 16: Anschließen Eines Videogerätes
Anschließen eines Videogerätes Sie können Videogeräte wie Videorekorder, DVD-Player, Videokameras, digitale Kameras, Videospielkonsolen, HDTV-Empfänger und 16:9-Bildschirm 4:3-Bildschirm Fernsehempfänger an den Projektor anschließen. Es gibt auch einen Audioeingang über die roten und weißen A/V-Anschlüsse. Sie können das Audiosignal direkt an den Projektor anschließen, um den Ton über die integrierten Lautsprecher zu hören. -
Seite 17: Videogerätverbindungen
Videogerätverbindungen Composite Video-Verbindungen Schließen Sie den gelben Stecker des A/V-Kabels an den Videoausgang des A/V-Kabel anschließen Videogerätes an. Stecken Sie den anderen gelben Stecker in den gelben Anschluss Video 2 des Projektors. Schließen Sie einen weißen Stecker an den linken Audioausgang des Videogerätes und einen roten Stecker an den rechten Ausgang des Videogerätes an. -
Seite 18: Vesa-Verbindung
VESA-Verbindung Falls das Videogerät einen VESA-Ausgang mit 15 Stiften besitzt, schließen Computer- und Sie ein Ende des mitgelieferten Computerkabels an den VESA-Stecker der A/V-Kabel anschließen Videoquelle an. Der Stecker ist an der Videoquelle möglicherweise mit „To Monitor“ bezeichnet. Verbinden Sie das Computerkabel mit dem Computer In (Computereingang) des Projektors. -
Seite 19: Anzeigen Von Video
Anzeigen von Video Linsenabdeckung entfernen Entfernen Sie die Linsenabdeckung. Schalten Sie die Power (Netztaste) an der Seite des Projektors in die Position On. Netztaste drücken Die LED-Anzeige blinkt grün und die Ventilatoren laufen an. Wenn die Lampe aufleuchtet, wird der Startbildschirm eingeblendet, und die LED leuchtet grün auf. - Seite 20 Zoom oder Fokus einstellen Stellen Sie Zoom und Fokus ein. Fokus Zoom (dünner Ring) (dicker Ring) Falls das Bild nicht quadratisch ist, verwenden Sie die Tasten auf dem Keystone einstellen Tastenfeld zur Keystone-Einstellung. Drücken Sie auf die obere Keystone- Taste (Trapezkorrektur), um den oberen Teil des Bildes zu reduzieren bzw. auf die untere Keystone-Taste, um den unteren Teil zu reduzieren.
-
Seite 21: Abschalten Des Projektors
Abschalten des Projektors Fehlerbehebung für die Einrichtung Der Projektor zeigt automatisch einen leeren Bildschirm an, wenn für mehr Falls das Bild richtig auf dem Bildschirm erscheint, lesen Sie im nächsten als 30 Minuten keine aktive Quelle festgestellt wird. Der leere Bildschirm Abschnitt weiter. - Seite 22 Problem Lösung Ergebnis Richtiges Bild Kein Startbildschirm Netzkabel an der linken Seite des Projektors einstecken, Linsenabdeckung entfernen, Netztaste drücken Netztaste betätigen Nur der Startbildschirm erscheint Computertaste drücken Projiziertes Computerbild Aktivieren Sie den externen Anschluss des Laptops Laptop neu starten...
- Seite 23 Problem Lösung Ergebnis Kein Computerbild, nur der Text „Signal Drücken Sie die Taste „Auto-Bild“ auf dem Projiziertes Computerbild Tastenfeld außerhalb der Reichweite“ Bildwiederholungsrate in Systemsteuerung unter > Anzeige > Einstellungen > Erweitert > Adapter einstellen (genaue Position hängt vom Betriebssystem ab) Möglicherweise müssen Sie auf dem Computer eine andere Auflösung wählen (siehe das Problem „Bild unscharf oder abgeschnitten”...
- Seite 24 Problem Lösung Ergebnis Für Macintosh: Bild unscharf oder Stellen Sie die Anzeigeauflösung des Computers Bild ist scharf und nicht abgeschnitten abgeschnitten auf die Auflösung des Projektor ein (Einstellungen > Systemsteuerung > Anzeigen - wählen Sie 1024x768) Nur Laptop-Hintergrund erscheint, nicht Deaktivieren „Windows-Desktop erweitern“...
- Seite 25 Problem Lösung Ergebnis Stellen Sie die Anzeigeauflösung des Computers Bild unscharf oder abgeschnitten Bild ist scharf und nicht abgeschnitten auf die Auflösung des Projektors ein (Start > Einstellungen > Systemsteuerung > Anzeige > Registerkarte „Einstellungen“. Wählen Sie 800x600. Auf einem Laptop Laptop-Monitor Dual-Anzeigemodus deaktivieren oder...
- Seite 26 Problem Lösung Ergebnis Bild nicht quadratisch Stellen Sie Keystone auf dem Tastenfeld ein Quadratisches Bild Stellen Sie die Schärfe (nur Videoquellen) im Richtiges Bild Unscharfes Bild Menü „Bild > Erweitert“ ein Bild passt nicht im Bildschirmformat 4:3 Ändern Sie die Aspektrate im Menü „Bild > Richtiges Bild oder 16:9 Aspektrate“...
- Seite 27 Problem Lösung Ergebnis Deaktivieren Sie die Option „Deckenmontage“ im Richtiges Bild Bild steht auf dem Kopf Menü Einstellungen > System Deaktivieren Sie die Option „Hinten“ im Menü Richtiges Bild Das Bild ist spiegelverkehrt Einstellungen > System Die projizierten Farben stimmen nicht mit Stellen Sie Farbe, Farbton, Farbtemperatur, Richtiges Bild der Quelle überein...
- Seite 28 Problem Lösung Ergebnis Das in der PowerPoint-Präsentation Schalten Sie die interne LCD-Anzeige des Eingebettetes Video wird korrekt eingebettete Video kann auf dem Bildschirm Laptops ab wiedergegeben nicht wiedergegeben werden Vergewissern Sie sich, dass die Lüftungsöffnungen Die Lampe geht an Die Lampe leuchtet nicht auf, die LED- Anzeige blinkt rot nicht blockiert sind.
- Seite 29 Problem Lösung Ergebnis Beim Start erscheint die Meldung „Lampe Die Lampe geht an Die Lampe muss ausgewechselt werden (siehe auswechseln“ oder die Lampe leuchtet nicht Seite 42) auf und die LED-Anzeige blinkt rot Wechseln Sie die Lampe aus Benötigen Sie noch immer Hilfe? Falls Sie Hilfe benötigen, besuchen Sie unsere Website oder rufen Sie an.
-
Seite 30: Verwenden Der Optionalen Fernbedienung
verwenden, um eine benutzerdefinierte Aktion, z.B. ein Standbild oder Verwenden der optionalen Fernbedienung Zoom, aufzurufen, oder die Aspektrate zum Betrachten von DVDs ändern Wenn Sie die optional Fernbedienung kaufen, werden zwei LR6-Batterien (Programmierungsinformationen für diese Taste finden Sie auf Seite 40). (AA) benötigt. -
Seite 31: Verwenden Des Audiosystems
Verwenden des Audiosystems Audiokabel anschließen Verwendung der Lautsprecher des Projektors Um die Lautsprecher des Projektors zu verwenden, schließen Sie die Quelle an den Audio in (Audioeingang) (L und/oder R) der Composite- Anschlüsse des Projektors an. Drücken Sie die Volume-Taste (Lautstärketasten) auf dem Tastenfeld zur Einstellung der Lautstärke. -
Seite 32: Verwenden Des Tastenfeldes
Verwenden des Tastenfeldes Die meisten Tasten werden in anderen Abschnitten detailliert beschrieben. Es folgt eine kurze Funktionsübersicht: Menü-Navigationstasten Menu - Öffnet die Bildschirmmenüs (Seite 35). Select - Bestätigt die Menüauswahl (Seite 35). Pfeiltasten - Navigation durch die Menüs und Vornehmen von Einstellungen (Seite 35). -
Seite 33: Optimieren Von Computerbildern
Optimieren von Computerbildern Präsentationsfunktionen Mehrere verfügbare Funktionen erleichtern die Präsentationen. Es folgt ein Wenn der Computer richtig angeschlossen ist und das Computerbild auf Überblick. Einzelheiten finden Sie in den Menüabschnitten. dem Bildschirm angezeigt wird, können Sie das Bild mithilfe der Bildschirmmenüs optimieren. -
Seite 34: Optimieren Von Videobildern
Optimieren von Videobildern Benutzerdefinierte Anpassung des Projektors Wenn das Videogerät richtig angeschlossen ist und das Bild auf dem Sie können den Projektor Ihren speziellen Anforderungen anpassen. Bildschirm angezeigt wird, können Sie das Bild mithilfe der Einzelheiten über diese Funktionen finden auf Seite 39 bis Seite 41. Bildschirmmenüs optimieren. -
Seite 35: Verwenden Der Menüs
Verwenden der Menüs Haupt Menu Drücken Sie die Taste Menu auf dem Tastenfeld oder der optionalen Fernbedienung, um die Menüs zu öffnen. (Die Menüs werden nach 60 Sekunden automatisch geschlossen, wenn kein Tastendruck erfolgt.) Das Hauptmenü wird angezeigt. Verwenden Sie die Pfeiltasten, um das gewünschte Untermenü... -
Seite 36: Bildmenü
Bildmenü Um die folgenden Einstellungen zu verändern, wählen Sie die Einstellung Bildmenü aus, und drücken Sie auf Select. Ändern Sie die Werte mithilfe der Pfeiltasten, und drücken Sie erneut auf Select, um die Änderungen zu übernehmen. Trapezkorrektur: passt das Bild vertikal an und macht das Bild quadratischer. - Seite 37 Voreinstellungen: Die vorhandenen Voreinstellungen optimieren den Projektor zur Anzeige von Computer-Präsentationen, Fotografien, Filmbildern und Videobildern. Filmmaterial stammt ursprünglich von Voreinstellungen Filmkameras, wie z.B. ein Kinofilm. Videomaterial stammt von Videokameras, z.B. eine Fernsehshow oder ein Sportereignis. Sie können Benutzereinstellungen diese Voreinstellung anfänglich verwenden und sie für jede Quelle noch speichern weiter optimieren.
- Seite 38 Das Menü „Erweitert“ Schärfe: (nur Videoquellen) Ändert die Randschärfe eines Videobildes. Menü „Erweitert“ ein. Wählen Sie eine Einstellung für die Schärfe. Farbraum: Diese Option gilt für Computer- und Komponent-Videoquellen. Sie erlaubt die Auswahl eines Farbraums, der speziell auf das Schärfe Eingangssignal abgestimmt wurde.
-
Seite 39: Einstellungsmenü
Einstellungsmenü Audio: Zum Einstellen der Lautstärke des internen Lautsprechers sowie Einstellungsmenü zum Ein-/Ausschalten des Starttons des Projektors. Einstellungen können auch über das Tastenfeld des Projektors oder die optionale Fernbedienung Audio vorgenommen werden. Quellen: Die Stromquelle legt fest, welche Quelle der Projektor nach dem Start zuerst auf ein aktives Videosignal überprüft. - Seite 40 Start-Logo: Ermöglicht beim Start die Anzeige eines leeren Bildschirms anstelle des Standardbildschirms, wenn keine Quelle erkannt wird. Start-Logo Leerer Bildschirm: Legt fest, welche Farbe angezeigt wird, wenn Sie die Taste „Leer“ auf der optionalen Fernbedienung drücken. Leerer Bildschirm Effekt: Erlaubt die Zuweisung unterschiedlicher Funktionen an die Taste Effekt Effekt auf der optionalen Fernbedienung, sodass Sie die entsprechende Funktion schnell ausführen können.
- Seite 41 Sprache: Ermöglicht die Auswahl einer Sprache für die Bildschirmanzeige. Sprachmenü Service: Um diese Funktionen zu benutzen, wählen Sie sie aus, und Servicemenü drücken Sie auf die Select (Auswahltaste). Werkseinstellungen: Setzt alle Einstellungen auf die Standardwerte zurück. Lampe zurücksetzen: Setzt die Betriebsdauer der Lampe im Infomenü auf Null zurück.
-
Seite 42: Wartung
Wartung Reinigen der Linse Verwenden Sie ein nicht scheuerndes Reinigungsmittel für Kameralinsen mit einem weichen, trockenen Tuch. • Vermeiden Sie die Verwendung von übermäßig viel Reinigungsmittel, und tragen Sie das Reinigungsmittel nicht direkt auf die Linse auf. Scheuermittel, Lösungsmittel oder andere Chemikalien könnten die Linse zerkratzen. - Seite 43 Lösen Sei die Schrauben, mit denen das Lampengehäuse am Projektor befestigt ist. Trennen Sie den Lampenstecker vom Projektor. Drücken Sie dazu auf Lampenanschluss Lampenkabel die Halterung des Steckers und ziehen Sie vorsichtig am Stecker. WARNUNG: Um Verbrennungen zu vermeiden, lassen Sie den Projektor mindestens 30 Minuten lang abkühlen, bevor Sie die Lampe ersetzen.
-
Seite 44: Reinigen Der Lampengehäusefilter
Reinigen der Lampengehäusefilter In schmutzigen oder staubigen Umgebungen können die zwei Staubfilter Lampengehäuse des Lampengehäuses verstopfen und zu hohen Temperaturen und vorzeitigem Lampenversagen führen. Eine routinemäßige Wartung und das Entfernen von Staub von den Filtern verringert die Betriebstemperatur der Lampe und verlängert die Lebensdauer. Zur Maximierung der Lebensdauer Lampe Zwei Bildschirme der Lampe sollten die Filter mindestens alle 250 Stunden, bzw. -
Seite 45: Anhang
Anhang Rote LED-Anzeige und Projektorfehler Falls der Projektor nicht richtig funktioniert und die LED rot blinkt, suchen Sie in Tabelle 3 nach einer möglichen Ursache. Zwischen Blinkzyklen gibt Projizierte Bildgröße es jeweils zwei Sekunden lange Pausen. Besuchen Sie unsere Website, um HINWEIS: Einen interaktiven Kalkulator zum Berechnen der Bildgröße weitere Informationen über die Fehlercodes der roten LED zu erhalten.
