18 iTRAX Elektronischer Druckregler

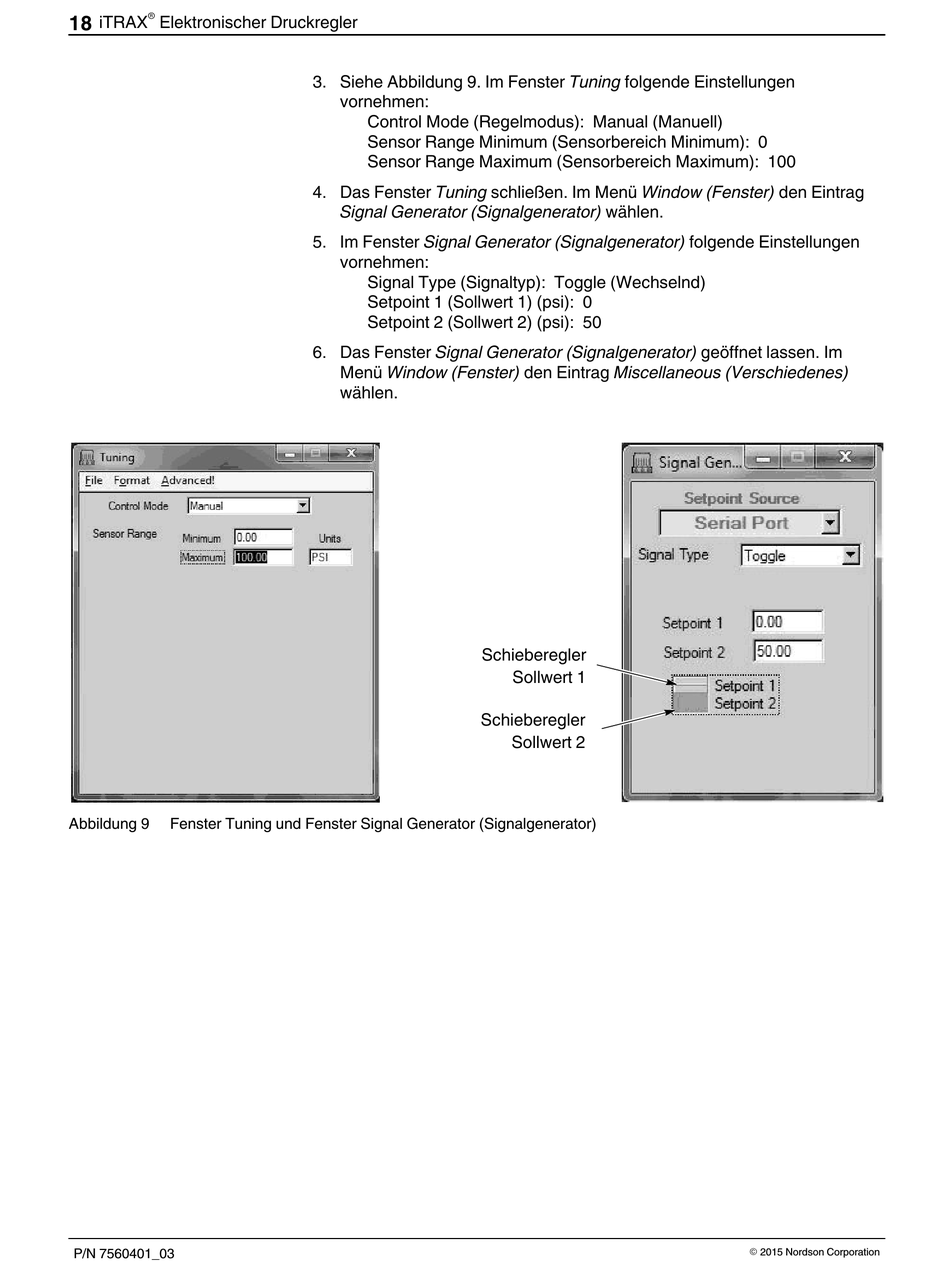

Abbildung 9 Fenster Tuning und Fenster Signal Generator (Signalgenerator)
P/N 7560401_03
3. Siehe Abbildung 9. Im Fenster Tuning folgende Einstellungen
vornehmen:
Control Mode (Regelmodus): Manual (Manuell)
Sensor Range Minimum (Sensorbereich Minimum): 0
Sensor Range Maximum (Sensorbereich Maximum): 100
4. Das Fenster Tuning schließen. Im Menü Window (Fenster) den Eintrag
Signal Generator (Signalgenerator) wählen.
5. Im Fenster Signal Generator (Signalgenerator) folgende Einstellungen
vornehmen:
Signal Type (Signaltyp): Toggle (Wechselnd)
Setpoint 1 (Sollwert 1) (psi): 0
Setpoint 2 (Sollwert 2) (psi): 50
6. Das Fenster Signal Generator (Signalgenerator) geöffnet lassen. Im
Menü Window (Fenster) den Eintrag Miscellaneous (Verschiedenes)
wählen.
Schieberegler
Schieberegler
Sollwert 1
Sollwert 2
