20 iTRAX Elektronischer Druckregler
P/N 7560401_03

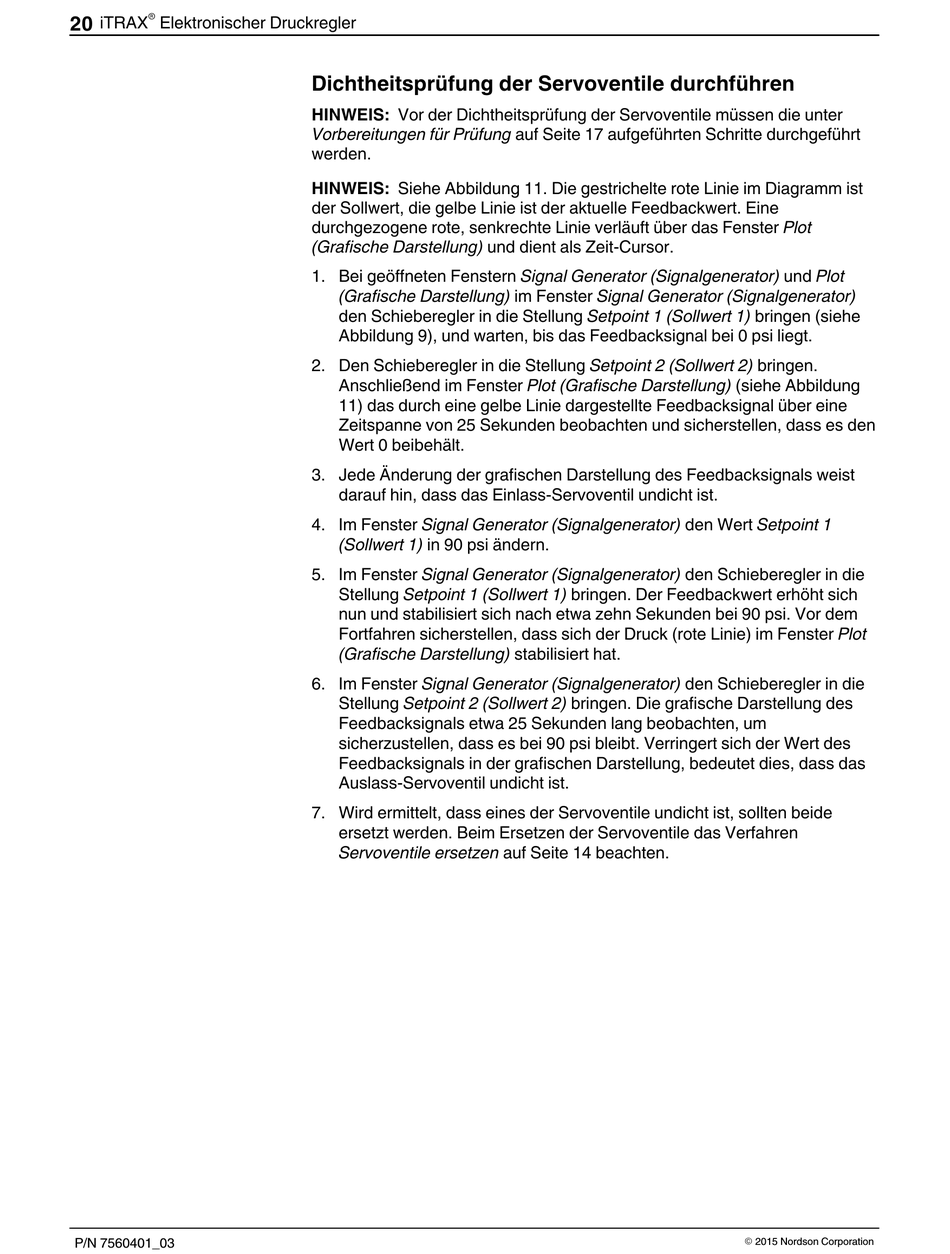

Dichtheitsprüfung der Servoventile durchführen
HINWEIS: Vor der Dichtheitsprüfung der Servoventile müssen die unter
Vorbereitungen für Prüfung auf Seite 17 aufgeführten Schritte durchgeführt
werden.
HINWEIS: Siehe Abbildung 11. Die gestrichelte rote Linie im Diagramm ist
der Sollwert, die gelbe Linie ist der aktuelle Feedbackwert. Eine
durchgezogene rote, senkrechte Linie verläuft über das Fenster Plot
(Grafische Darstellung) und dient als Zeit-Cursor.
1. Bei geöffneten Fenstern Signal Generator (Signalgenerator) und Plot
(Grafische Darstellung) im Fenster Signal Generator (Signalgenerator)
den Schieberegler in die Stellung Setpoint 1 (Sollwert 1) bringen (siehe
Abbildung 9), und warten, bis das Feedbacksignal bei 0 psi liegt.
2. Den Schieberegler in die Stellung Setpoint 2 (Sollwert 2) bringen.
Anschließend im Fenster Plot (Grafische Darstellung) (siehe Abbildung
11) das durch eine gelbe Linie dargestellte Feedbacksignal über eine
Zeitspanne von 25 Sekunden beobachten und sicherstellen, dass es den
Wert 0 beibehält.
3. Jede Änderung der grafischen Darstellung des Feedbacksignals weist
darauf hin, dass das Einlass-Servoventil undicht ist.
4. Im Fenster Signal Generator (Signalgenerator) den Wert Setpoint 1
(Sollwert 1) in 90 psi ändern.
5. Im Fenster Signal Generator (Signalgenerator) den Schieberegler in die
Stellung Setpoint 1 (Sollwert 1) bringen. Der Feedbackwert erhöht sich
nun und stabilisiert sich nach etwa zehn Sekunden bei 90 psi. Vor dem
Fortfahren sicherstellen, dass sich der Druck (rote Linie) im Fenster Plot
(Grafische Darstellung) stabilisiert hat.
6. Im Fenster Signal Generator (Signalgenerator) den Schieberegler in die
Stellung Setpoint 2 (Sollwert 2) bringen. Die grafische Darstellung des
Feedbacksignals etwa 25 Sekunden lang beobachten, um
sicherzustellen, dass es bei 90 psi bleibt. Verringert sich der Wert des
Feedbacksignals in der grafischen Darstellung, bedeutet dies, dass das
Auslass-Servoventil undicht ist.
7. Wird ermittelt, dass eines der Servoventile undicht ist, sollten beide
ersetzt werden. Beim Ersetzen der Servoventile das Verfahren
Servoventile ersetzen auf Seite 14 beachten.
