10 iTRAX Elektronischer Druckregler

Systemverkabelung

Funktion
Elektronische Übermittlung des Drucks
über serielle Schnittstelle
P/N 7560401_03
HINWEIS: Wichtige Informationen siehe Garantiebedingungen auf Seite 8.
Zur Einhaltung der Europäischen EMV-Richtlinie siehe Einhaltung der
EMV-Richtlinie auf Seite 7.
Schaltplan siehe Abbildung 4.

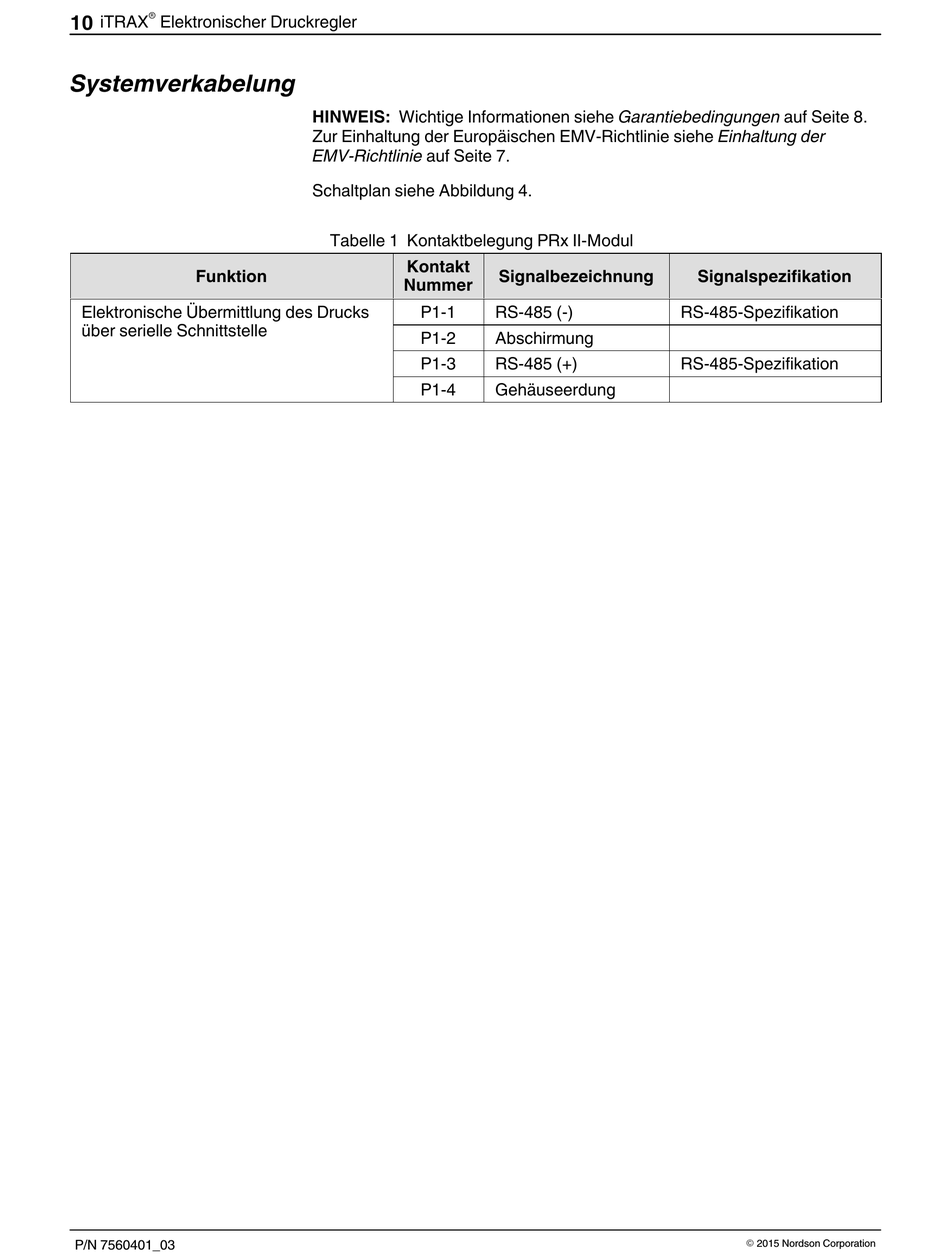

Tabelle 1 Kontaktbelegung PRx II-Modul
Kontakt
Nummer
P1-1
P1-2
P1-3
P1-4
Signalbezeichnung
RS‐485 (-)
Abschirmung
RS‐485 (+)
Gehäuseerdung
Signalspezifikation
RS‐485-Spezifikation
RS‐485-Spezifikation
