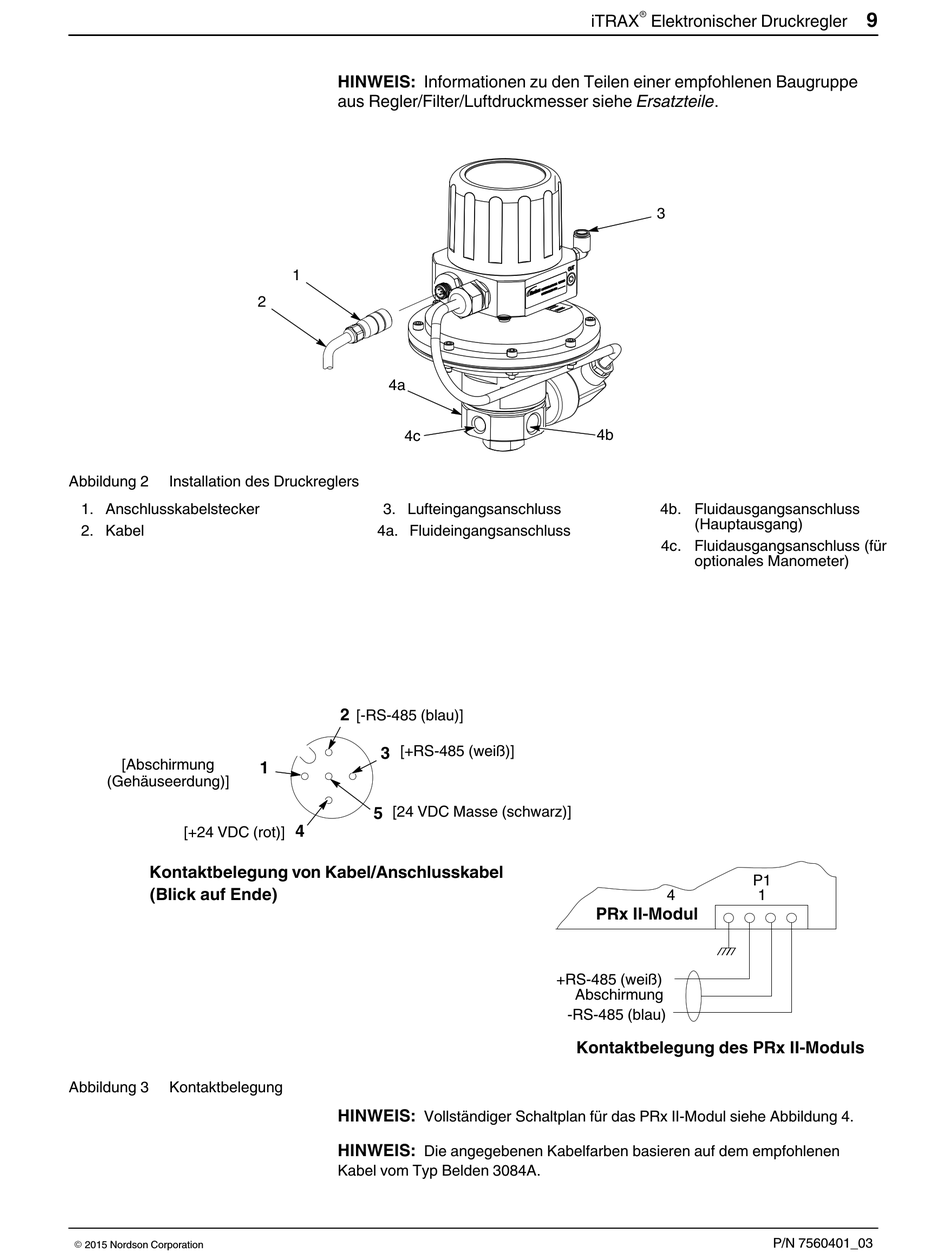

Abbildung 2 Installation des Druckreglers
1. Anschlusskabelstecker
2. Kabel
[Abschirmung
(Gehäuseerdung)]
[+24 VDC (rot)]
Kontaktbelegung von Kabel/Anschlusskabel
(Blick auf Ende)
Abbildung 3 Kontaktbelegung
E 2015 Nordson Corporation
HINWEIS: Informationen zu den Teilen einer empfohlenen Baugruppe
aus Regler/Filter/Luftdruckmesser siehe Ersatzteile.
1
2
4a
4c
3. Lufteingangsanschluss
4a. Fluideingangsanschluss
2
[-RS‐485 (blau)]
[+RS‐485 (weiß)]
3
1
[24 VDC Masse (schwarz)]
5
4
HINWEIS:
Vollständiger Schaltplan für das PRx II-Modul siehe Abbildung 4.
HINWEIS:
Die angegebenen Kabelfarben basieren auf dem empfohlenen
Kabel vom Typ Belden 3084A.
r
iTRAX Elektronischer Druckregler
3
4b
4b. Fluidausgangsanschluss
(Hauptausgang)
4c. Fluidausgangsanschluss (für
optionales Manometer)
4
PRx II-Modul
+RS‐485 (weiß)
Abschirmung
-RS‐485 (blau)
Kontaktbelegung des PRx II-Moduls
