cs 210 | VLH 2140 | Základové plány
7. Základové plány
7.1 Pásový základ
250
300

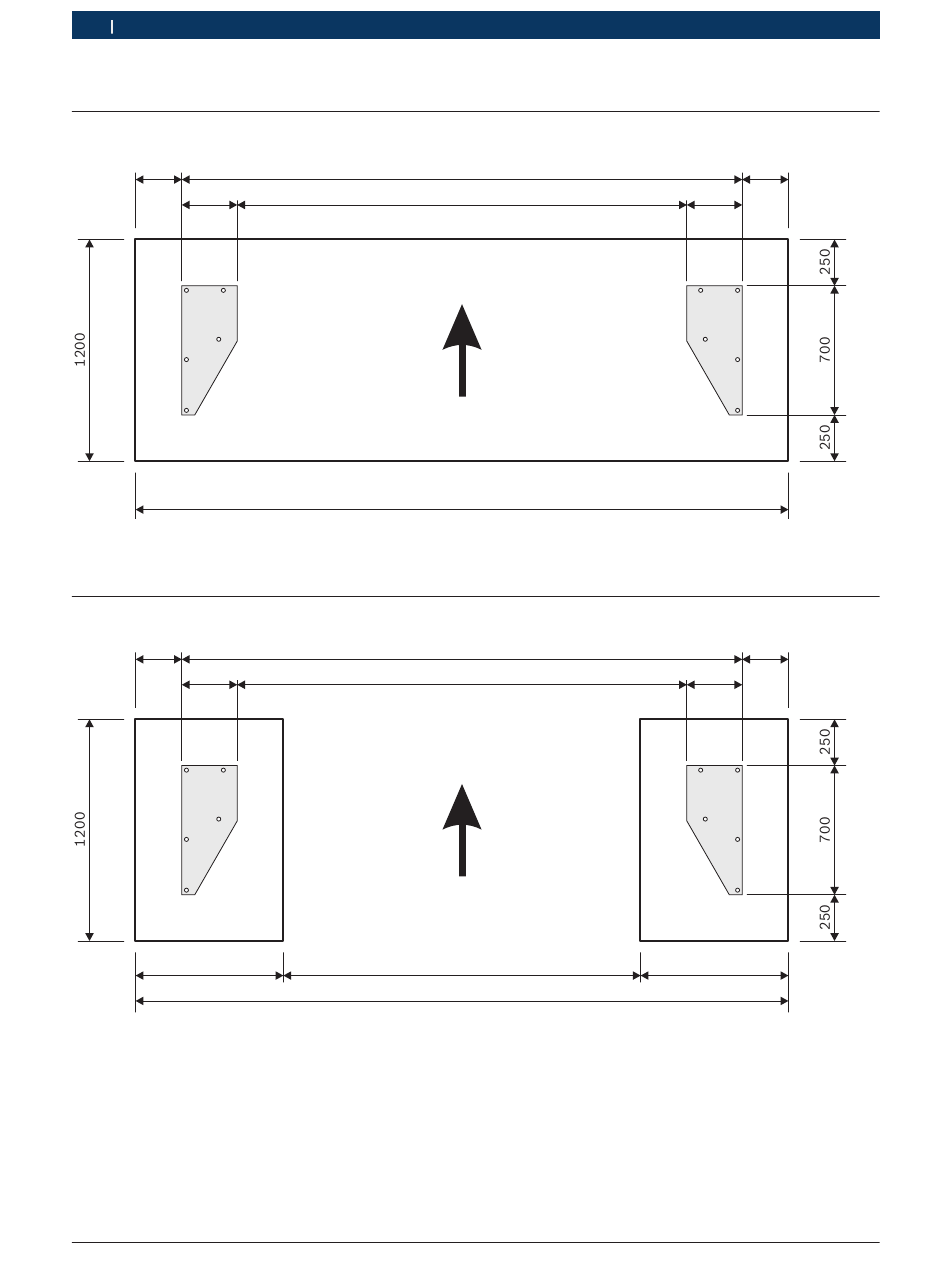

Obr. 33: Základová plán 1 (rozměry v mm; šipka = směr jízdy)
Tloušťka betonu: Min. 210 mm.
7.2 Jednotlivé fundamenty
250
300
800
Obr. 34: Základová plán 2 (rozměry v mm; šipka = směr jízdy)
Tloušťka betonu: Min. 500 mm.
|
1 689 978 569 2017-08-02
3035
2435
3535
3035
2435
1935
3535
250
300
250
300
800
