3.2.2 Rozpakowywanie komponentów
1. Przetransportować palety przy użyciu wózka
widłowego lub dźwigu do przewidzianego miejsca
ustawienia.

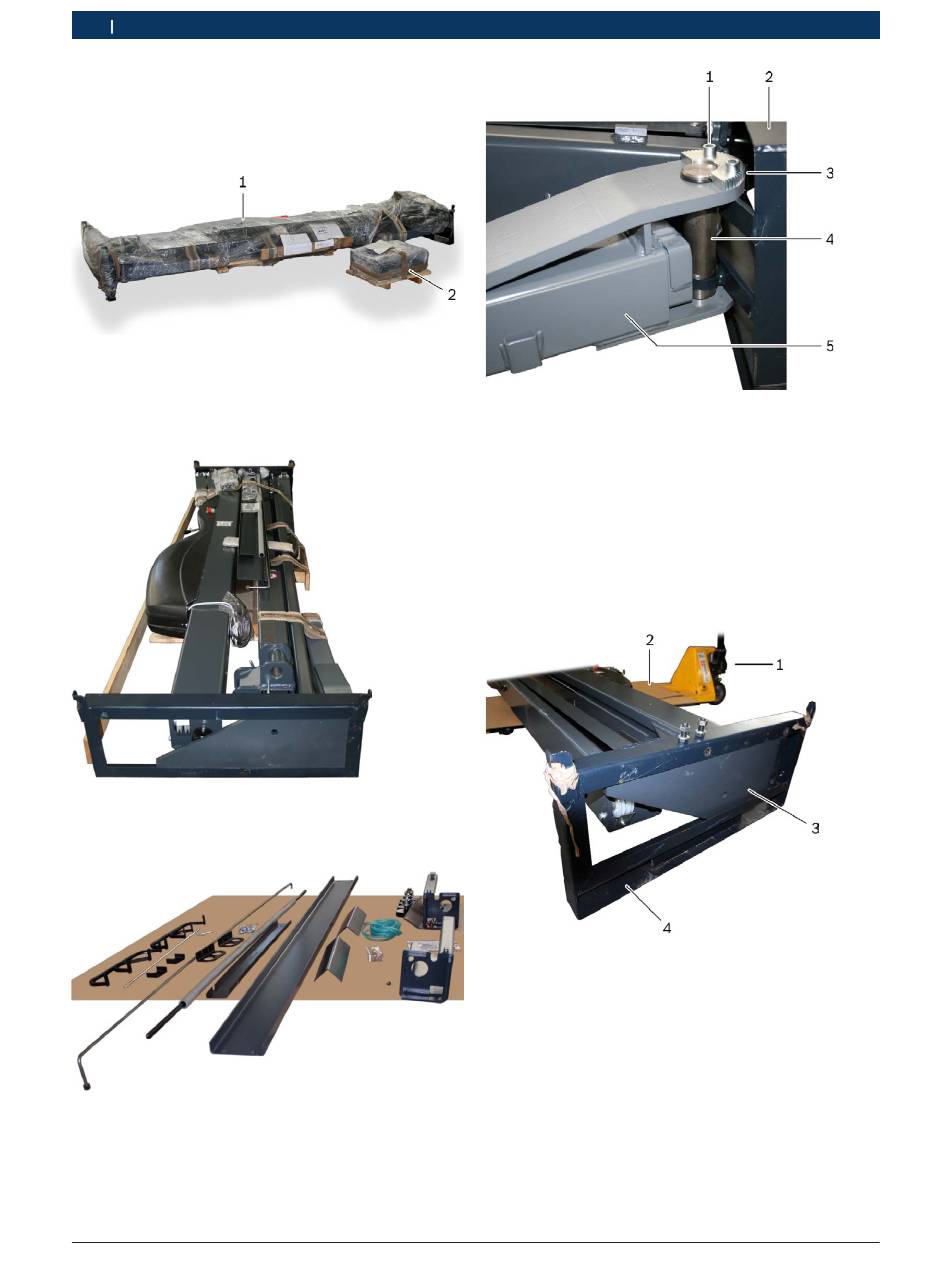

Rys. 5: Jednostki opakowaniowe w miejscu ustawienia
(przykład)
1 paleta z podnośnikiem
2 paleta z przedłużaczami kolumny podnoszącej
2. Usunąć materiał opakowaniowy.
Rys. 6: Usuwanie materiału opakowaniowego
3. Wyjąć wszystkie luźne części i położyć na odpowied-
niej powierzchni.
Rys. 7: Układanie luźnych części (przykład)
3.2.3 Demontaż ramy transportowej
1. Odkręcić wieńce zębate od ramion nośnych.
2. Wyciągnąć sworznie i zdjąć ramiona nośne z ramy
transportowej.
|
1 689 978 569 2017-08-02
Rys. 8: Demontaż ramion nośnych z ramy transportowej
1 śruba mocująca
2 rama transportowa
3 wieniec zębaty
4 sworzeń
5 ramiona nośne
3. Podnieść kolumny podnoszące wózkiem widłowym
w punkcie środkowym. Podłożyć tekturę, aby nie
porysować podnośnika!
4. Wykręcić z ramy transportowej wszystkie śruby.
Zdjąć ramę transportową.
Rys. 9: Demontaż ramy transportowej
1 wózek podnoszący
2 podłożona tektura
3 płytka podstawowa kolumny podnoszącej
4 rama transportowa
