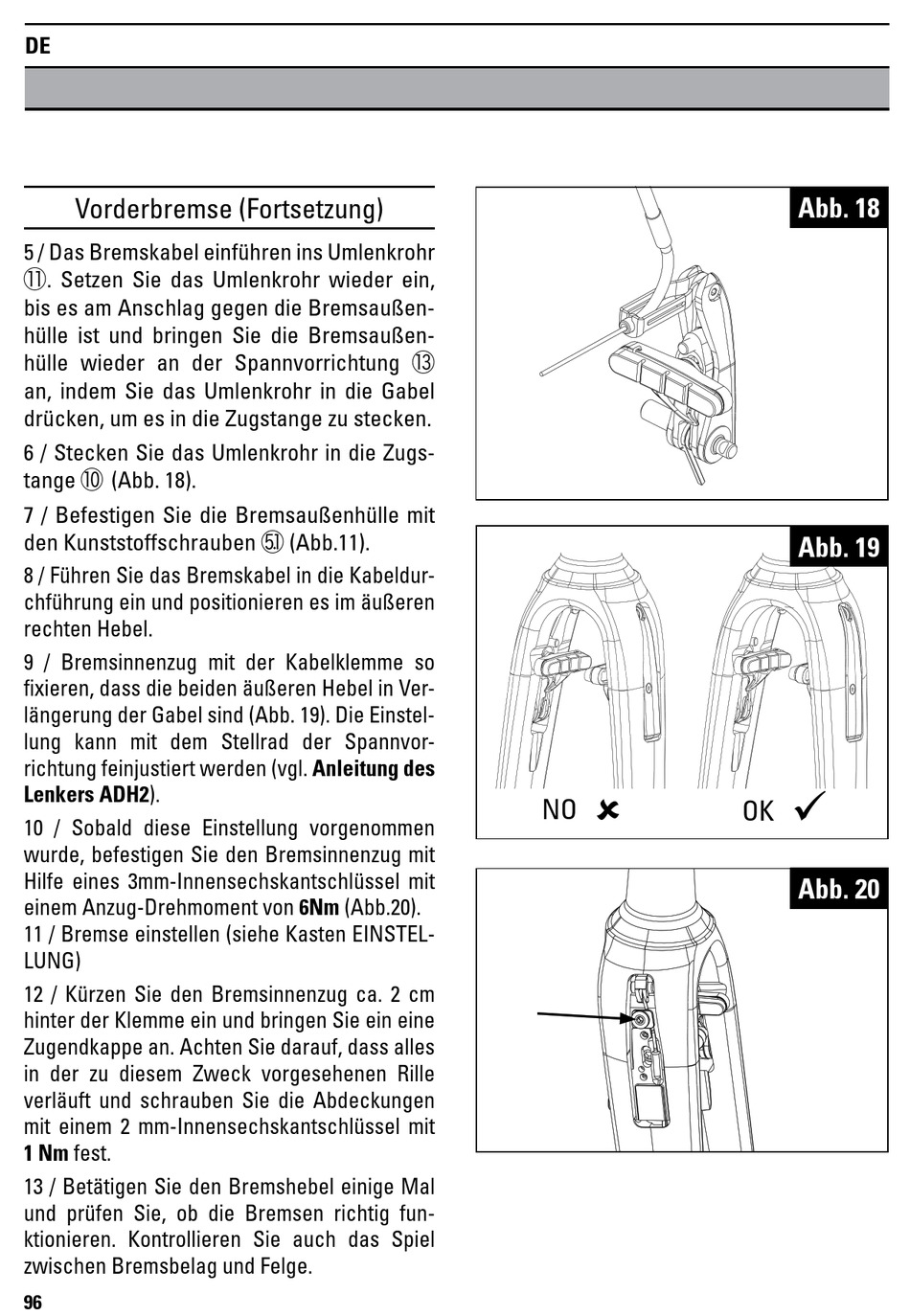

Vorderbremse (Fortsetzung)
5 / Das Bremskabel einführen ins Umlenkrohr
⑪. Setzen Sie das Umlenkrohr wieder ein,
bis es am Anschlag gegen die Bremsaußen-
hülle ist und bringen Sie die Bremsaußen-
hülle wieder an der Spannvorrichtung ⑬
an, indem Sie das Umlenkrohr in die Gabel
drücken, um es in die Zugstange zu stecken.
6 / Stecken Sie das Umlenkrohr in die Zugs-
tange ⑩ (Abb. 18).
7 / Befestigen Sie die Bremsaußenhülle mit
den Kunststoffschrauben  (Abb.11).
8 / Führen Sie das Bremskabel in die Kabeldur-
chführung ein und positionieren es im äußeren
rechten Hebel.
9 / Bremsinnenzug mit der Kabelklemme so
fixieren, dass die beiden äußeren Hebel in Ver-
längerung der Gabel sind (Abb. 19). Die Einstel-
lung kann mit dem Stellrad der Spannvor-
richtung feinjustiert werden (vgl. Anleitung des
Lenkers ADH2).
10 / Sobald diese Einstellung vorgenommen
wurde, befestigen Sie den Bremsinnenzug mit
Hilfe eines 3mm-Innensechskantschlüssel mit
einem Anzug-Drehmoment von 6Nm (Abb.20).
11 / Bremse einstellen (siehe Kasten EINSTEL-
LUNG)
12 / Kürzen Sie den Bremsinnenzug ca. 2 cm
hinter der Klemme ein und bringen Sie ein eine
Zugendkappe an. Achten Sie darauf, dass alles
in der zu diesem Zweck vorgesehenen Rille
verläuft und schrauben Sie die Abdeckungen
mit einem 2 mm-Innensechskantschlüssel mit
1 Nm fest.
13 / Betätigen Sie den Bremshebel einige Mal
und prüfen Sie, ob die Bremsen richtig fun-
ktionieren. Kontrollieren Sie auch das Spiel
zwischen Bremsbelag und Felge.
96
û
NO
Abb. 18
Abb. 19
ü
OK
Abb. 20
