F Butée de gaine
2 Liner de dérailleur arrière
3 Liner de dérailleur avant
4 Câbles de dérailleur
5 Butées de gaine
6 Embouts de gaine
7 Ecrou carré M5
8 Vis FHC M5x12 (serrage 2N.m)
9 Passage de gaine de frein
G
1
2
NOTE : les vis ⑧ sont pré-enduites de frein filet. Ne surtout pas les graisser. Au contraire, à
la suite de quelques montages/démontages, il sera nécessaire de redéposer une goutte de
frein filet normal ( type LOCTITE 243 ™ ).
Butée de gaine
6
7
8

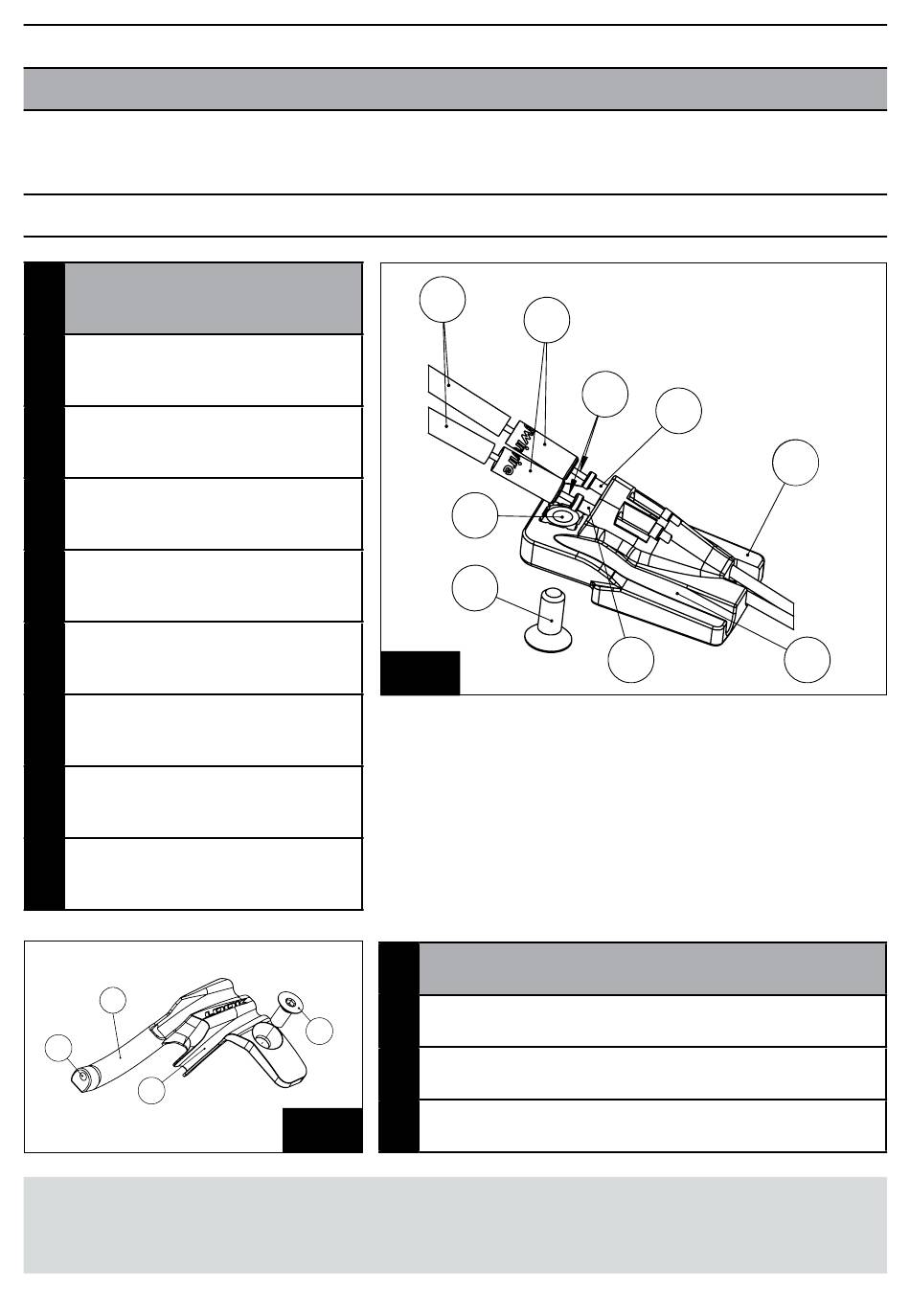

Fig. 7
Si vous deviez remplacer la butée (F) voici la procédure à
suivre ( la butée se monte avant le cintre et la potence ).
1 / Placez en butée les liners ② et ③ dans leurs canaux
(Fig.7).
2 / Placez les gaines avec leurs embouts (Fig.7).
3 / Vissez la butée (F) avec la vis ⑧, veillez à ce que les
gaines restent bien en place dans la butée (F).
G Guide liner
1 Passage liner de dérailleur arrière
8
2 Passage liner de dérailleur avant
8 Vis FHC M5x12 ( serrage 2N.m )
Fig. 8
5
4
2
3
FR
1
F
9
9
