Tope De Vaina - look 795 RS Montageanleitung

F

Tope de vaina

Revestimiento de
2
desviador trasero
Revestimiento de
3
desviador delantero
4 Cables de desviador
5 Topes de vaina
6 Conteras de vaina
7 Tuerca cuadrada M5
Tornillo FHC M5x12
8
(apriete 2 Nm)
9 Paso de vaina de freno
G
1
2
NOTA : los tornillos ⑧ están preimpregnados con fijador de roscas. No los engrase bajo
ningún concepto. Por el contrario, después de varios montajes/desmontajes, será necesario
volver a aplicar una gota de fijador de roscas normal (tipo LOCTITE 2400 ™ ).
Tope de vaina
6
7
8

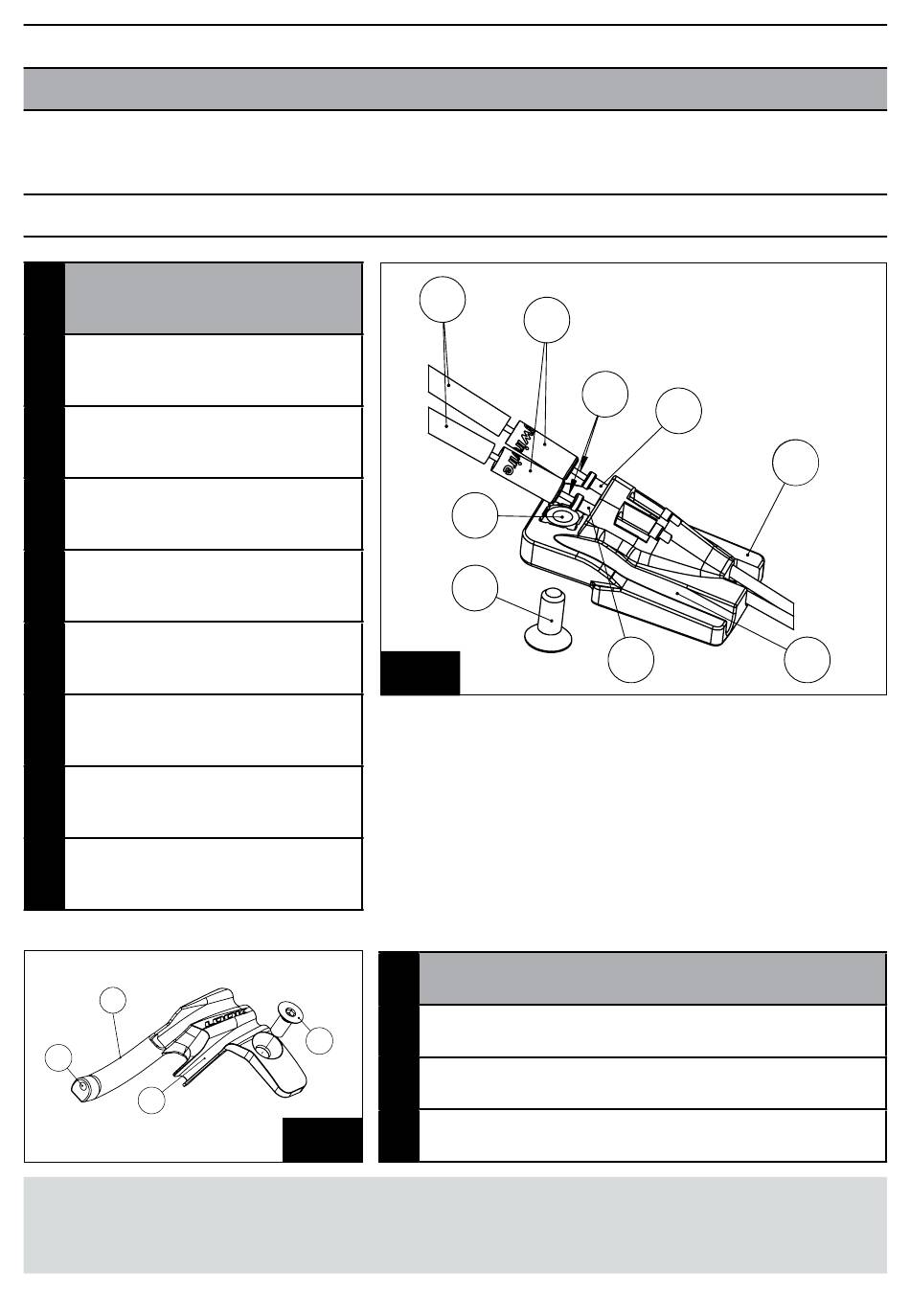

Fig. 7
Si tuviera que sustituir el tope (F), este es el
procedimiento que debe seguir (el tope se monta antes
del manillar y de la potencia).
1 / Coloque en el tope los revestimientos ② y ③ en sus
canales (Fig.7).
2 / Coloque las vainas con sus conteras (Fig.7).
3 / Atornille el tope (F) con el tornillo ⑧, y procure que
las vainas queden bien colocadas en el tope (F).
G Guía revestimiento
1 Paso del revestimiento de desviador trasero
8
2 Paso del revestimiento de desviador delantero
8 Tornillo FHC M5x12 (apriete 2 Nm)
Fig. 8
5
4
2
3
ES
1
F
9
69
