Zugwiderlager - look 795 RS Montageanleitung

F

Zugwiderlager

2 Liner des hinteren Umwerfers
3 Liner des vorderen Umwerfers
4 Schaltzüge
5 Zugwiderlager
Anschlaghülsen
6
für Außenhüllen
7 Vierkantmutter M5
Senkkopfschraube M5x12
8
(Anzugsdrehmoment 2 Nm)
Durchführung
9
der Bremsaußenhülle
G
1
2
HINWEIS : Die Schrauben ⑧ sind bereits mit Schraubensicherungsmittel eingeschmiert.
Bitte nicht fetten. Hingegen ist es nach eignen Montagen/Demontagen erforderlich, wieder
einen Tropfen eines normalen Schraubensicherungsmittels auf die Schrauben aufzutragen
(Typ LOCTITE 243 ™ ).
Zugwiderlager
6

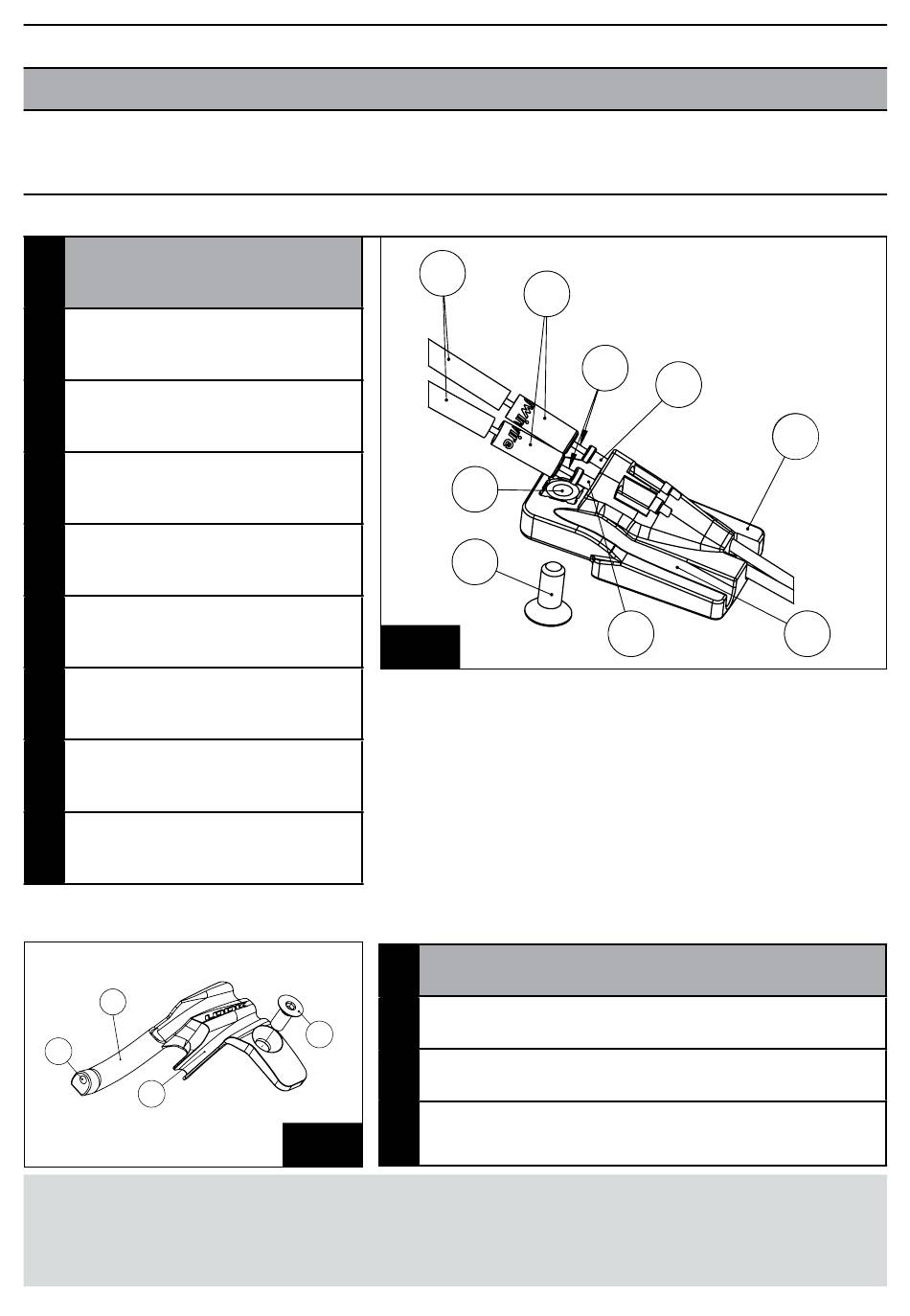

Abb. 7
Falls Sie einmal das Zugwiderlager (F) ersetzen müssen, so ist
dies die zu befolgende Vorgehensweise (das Zugwiderlager
wird vor dem Lenker und dem Vorbau montiert).
1 / Bringen Sie die Liner am Zugwiderlager ② und ③ in ihren
Kanälen an (Abb.7).
2 / Setzen Sie die Außenhüllen mit ihren Anschlaghülsen ein
(Abb. 7).
3 / Das Zugwiderlager (F) mit der Schraube ⑧, festschrauben,
darauf achten, dass die Zughüllen richtig in den
Zugwiderlagern (F) richtig angebracht sind.
G Liner-Führung
1 Durchführung Liner des hinteren Umwerfers
8
2 Durchführung Liner des vorderen Umwerfers
Senkkopf-Befestigungsschrauben M5x12
8
Abb. 8
(Anzugsdrehmoment 2 Nm)
5
4
7
8
3
2
1
F
9
