alpha innotec SWCV Series Betriebsanleitung Seite 7

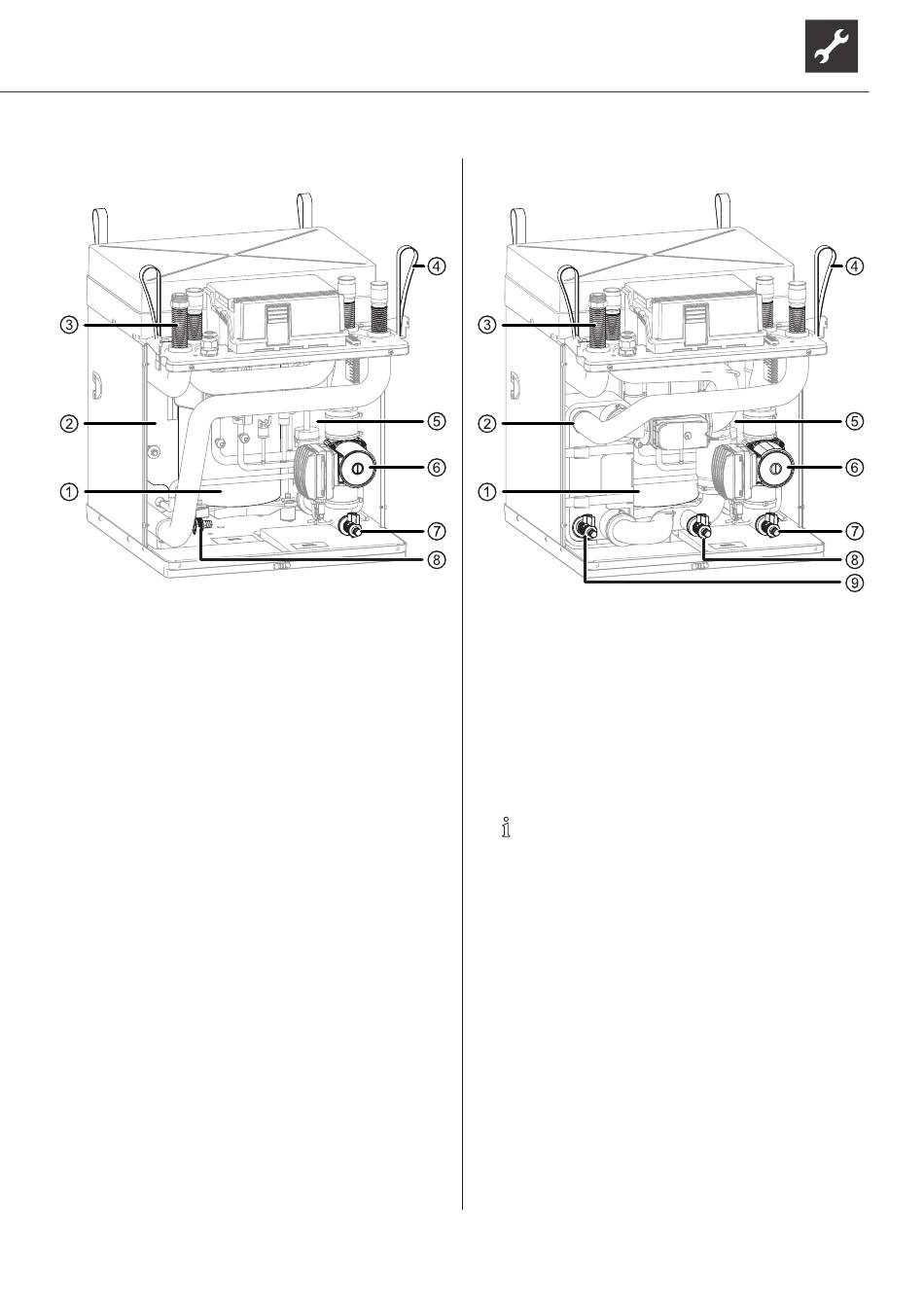

Modulbox – Variante ohne Kühlung
1 Verdichter
2 Verflüssiger
3 Schwingungsentkopplung (4x)
4 Traglasche (4x)
5 Verdampfer
6 Wärmequellen-Umwälzpumpe
7 Füll- und Entleerhahn Wärmequelle
8 Füll- und Entleerhahn Heizung
Technische Änderungen vorbehalten | 83057000iDE – Originalbetriebsanleitung | ait-deutschland GmbH
Modulbox – Variante mit Kühlung
1 Verdichter
2 Verflüssiger
3 Schwingungsentkopplung (4x)
4 Traglasche (4x)
5 Verdampfer
6 Wärmequellen-Umwälzpumpe
7 Füll- und Entleerhahn Wärmequelle
8 Füll- und Entleerhahn Wärmequelle
9 Füll- und Entleerhahn Heizung
HINWEIS
Bei allen KFE-Kugelhähnen
Schlauchtüllen nicht im Lieferumfang enthalten.
sind die
7
