► Gerät mit Kühlung:
6.

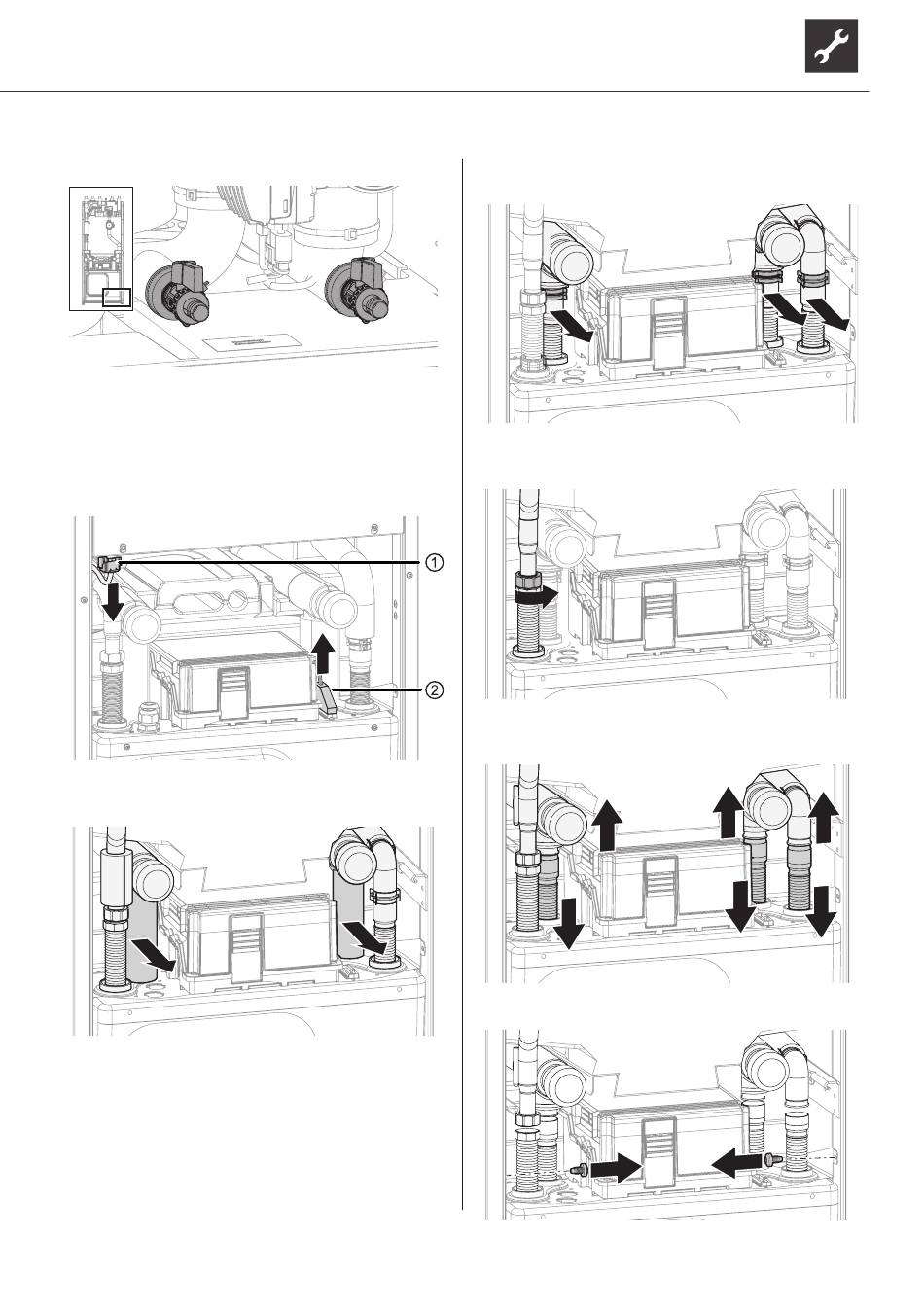

Elektrische Anschlüsse trennen:
● 2 weiße Stecker (1) unten am elektrischen
Schaltkasten abziehen. Dazu die Rastnasen
durch Druck auf die Steckerseiten lösen
● Schwarzen Rechteckstecker (2) oben auf der
Modulbox herausziehen
7.
Isolierungen an den Hydraulikverbindungen ab-
nehmen.
Technische Änderungen vorbehalten | 83057000iDE – Originalbetriebsanleitung | ait-deutschland GmbH
8.
3 Klammern an den Hydraulikverbindungen ent-
fernen.
9.
Heizungsvorlauf mit Schraubenschlüssel SW 37
auseinander schrauben.
10. Hydraulikverbindungen trennen, dazu die Rohre
so weit wie nötig auseinander drücken.
11. 2 seitliche Halteschrauben entfernen.
13
