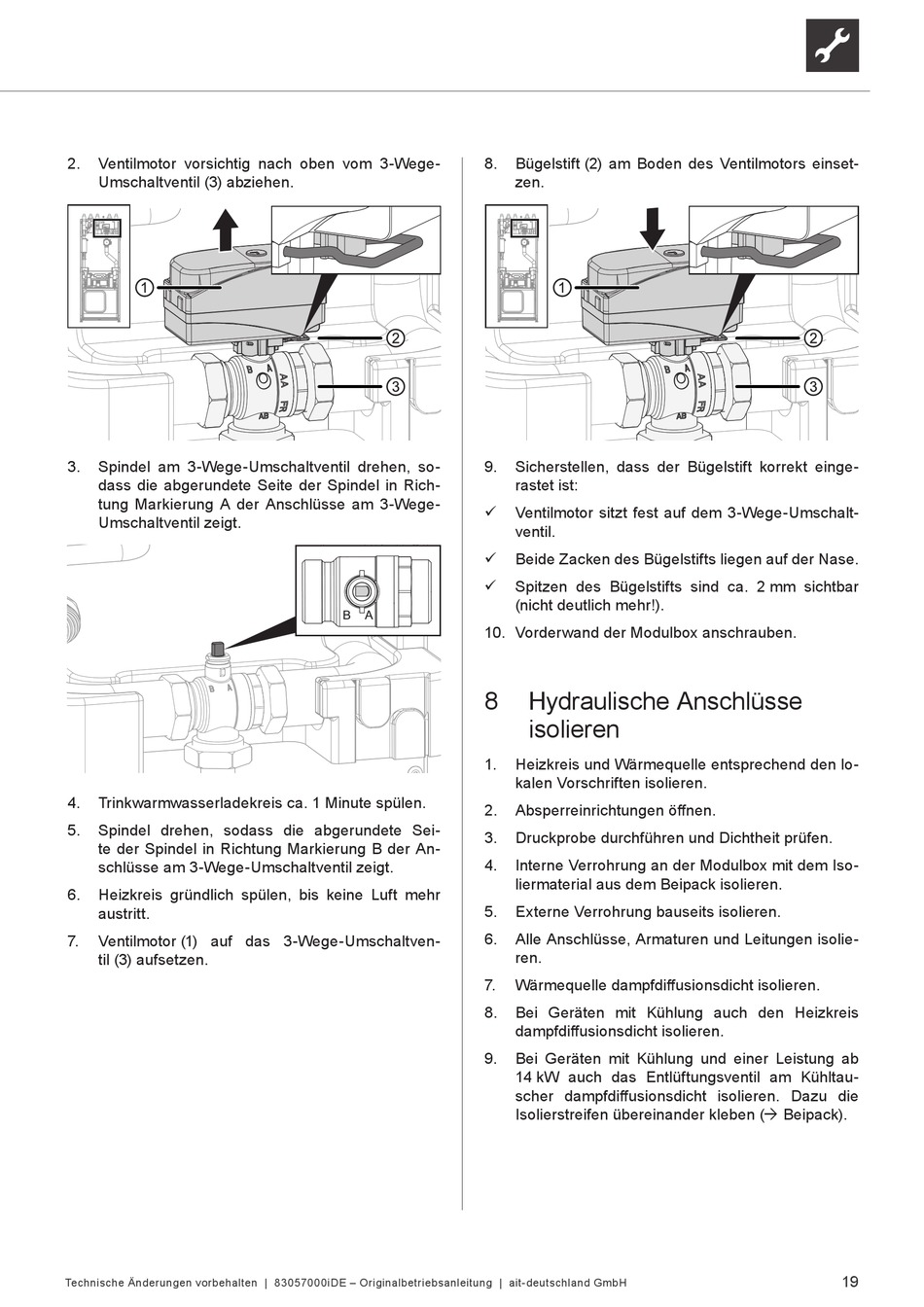

2.
Ventilmotor vorsichtig nach oben vom 3-Wege-
Umschaltventil (3) abziehen.
3.
Spindel am 3-Wege-Umschaltventil drehen, so-
dass die abgerundete Seite der Spindel in Rich-
tung Markierung A der Anschlüsse am 3-Wege-
Umschaltventil zeigt.
4.
Trinkwarmwasserladekreis ca. 1 Minute spülen.
5.
Spindel drehen, sodass die abgerundete Sei-
te der Spindel in Richtung Markierung B der An-
schlüsse am 3-Wege-Umschaltventil zeigt.
6.
Heizkreis gründlich spülen, bis keine Luft mehr
austritt.
7.
Ventilmotor (1) auf das 3-Wege-Umschaltven-
til (3) aufsetzen.
Technische Änderungen vorbehalten | 83057000iDE – Originalbetriebsanleitung | ait-deutschland GmbH
8.
Bügelstift (2) am Boden des Ventilmotors einset-
zen.
9.
Sicherstellen, dass der Bügelstift korrekt einge-
rastet ist:
Ventilmotor sitzt fest auf dem 3-Wege-Umschalt-
ventil.
Beide Zacken des Bügelstifts liegen auf der Nase.
Spitzen des Bügelstifts sind ca. 2 mm sichtbar
(nicht deutlich mehr!).
B
A
10. Vorderwand der Modulbox anschrauben.
8
1.
Heizkreis und Wärmequelle entsprechend den lo-
kalen Vorschriften isolieren.
2.
Absperreinrichtungen öffnen.
3.
Druckprobe durchführen und Dichtheit prüfen.
4.
Interne Verrohrung an der Modulbox mit dem Iso-
liermaterial aus dem Beipack isolieren.
5.
Externe Verrohrung bauseits isolieren.
6.
Alle Anschlüsse, Armaturen und Leitungen isolie-
ren.
7.
Wärmequelle dampfdiffusionsdicht isolieren.
8.
Bei Geräten mit Kühlung auch den Heizkreis
dampfdiffusionsdicht isolieren.
9.
Bei Geräten mit Kühlung und einer Leistung ab
14 kW auch das Entlüftungsventil am Kühltau-
scher dampfdiffusionsdicht isolieren. Dazu die
Isolierstreifen übereinander kleben ( Beipack).
Hydraulische Anschlüsse
isolieren
19
