6.3.1.1 Alarm-Datenverbindung

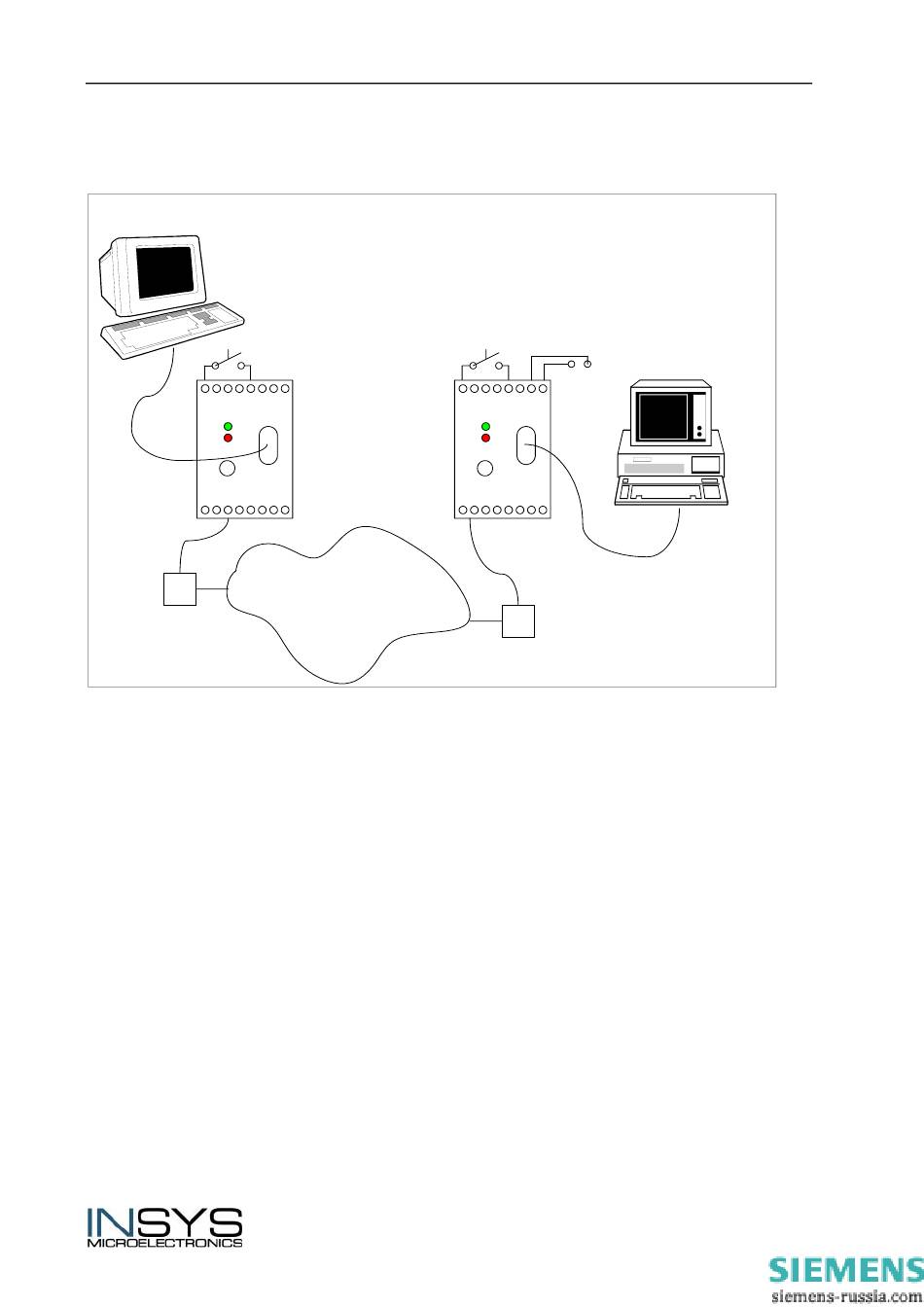

Prinzipieller Aufbau
Leitstellen - PC
ISDN-TA
INSYS
RS232
ISDN - TA
S0-Bus
NT
Funktionsweise
Der lokale ISDN TA versucht, nach Aktivierung des Alarmeinganges (mind. 300ms), eine
Datenverbindung zum Remote-ISDN TA aufzubauen. Die Nummer des Remote TAs muss
im Nummernspeicher des lokalen TAs parametriert werden. Ist keine Nummer gespei-
chert, so wird die Aktion abgebrochen.
Im Fehlerfall wird der Alarmruf insgesamt 3 Mal wiederholt, mit einer Wählpause von 10
Sekunden. Ein neuer Alarmruf kann durch erneutes Aktivieren des Alarmeinganges ge-
startet werden.
Nachdem die Verbindung hergestellt ist, wird automatisch der parametrierte Alarmtext
versendet. Die Verbindung bleibt solange bestehen, bis entweder der Alarmeingang de-
aktiviert wird, bzw. bis die voreingestellte Zeit im Parameter „idle" abgelaufen ist.
Parametrierung des lokalen ISDN TA
• Einstellen der MSN (eigene Rufnummer)
at**msn=xxx

• Einstellen der Baudrate

at%bx
• Einstellen der Zielrufnummer (Remote TA)
Schaltkontakt
(Eingang)
(lokal)
T-Net
(ISDN)
xxx steht für die Rufnummer
x steht für die Auswahl der jeweiligen Baudrate, siehe Kapi-
tel: Übersicht der wichtigsten Grundbefehle
