REINIGUNG UND PFLEGE

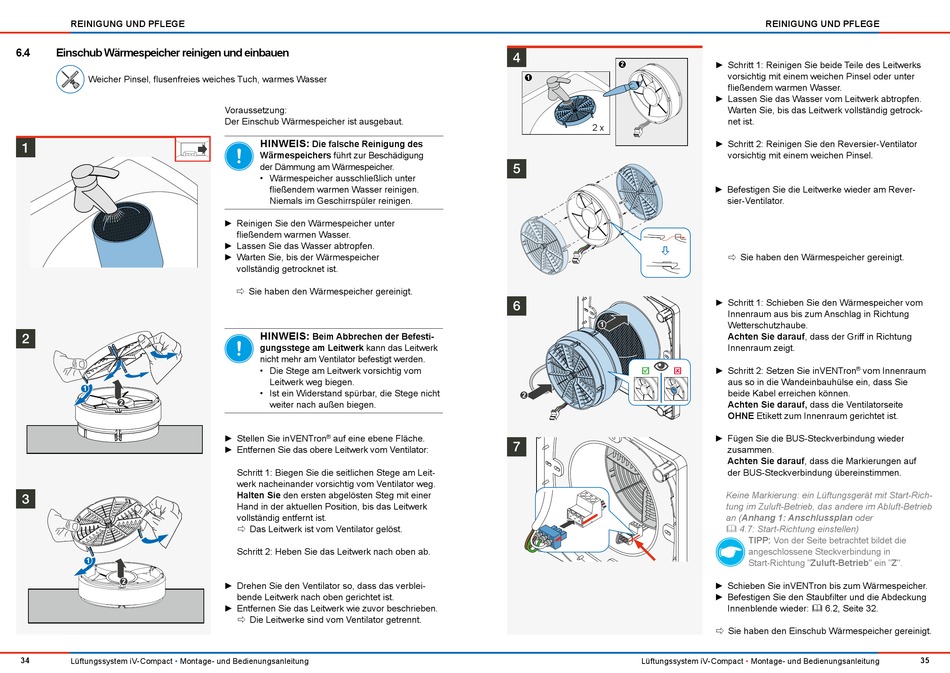

6.4 Einschub Wärmespeicher reinigen und einbauen
Weicher Pinsel, flusenfreies weiches Tuch, warmes Wasser
1
2
3
34
Lüftungssystem iV-Compact • Montage- und Bedienungsanleitung
Voraussetzung:
Der Einschub Wärmespeicher ist ausgebaut.
HINWEIS:
Die falsche Reinigung des
Wärmespeichers führt zur Beschädigung
der Dämmung am Wärmespeicher.
• Wärmespeicher ausschließlich unter
fließendem warmen Wasser reinigen.
Niemals im Geschirrspüler reinigen.
► Reinigen Sie den Wärmespeicher unter
fließendem warmen Wasser.
► Lassen Sie das Wasser abtropfen.
► Warten Sie, bis der Wärmespeicher
vollständig getrocknet ist.
 Sie haben den Wärmespeicher gereinigt.
Ö
HINWEIS:
Beim Abbrechen der Befesti-
gungsstege am Leitwerk kann das Leitwerk
nicht mehr am Ventilator befestigt werden.
• Die Stege am Leitwerk vorsichtig vom
Leitwerk weg biegen.
• Ist ein Widerstand spürbar, die Stege nicht
weiter nach außen biegen.
► Stellen Sie inVENTron auf eine ebene Fläche.
®
► Entfernen Sie das obere Leitwerk vom Ventilator:
Schritt 1: Biegen Sie die seitlichen Stege am Leit-
werk nacheinander vorsichtig vom Ventilator weg.
Halten Sie den ersten abgelösten Steg mit einer
Hand in der aktuellen Position, bis das Leitwerk
vollständig entfernt ist.
Das Leitwerk ist vom Ventilator gelöst.

Ö
Schritt 2: Heben Sie das Leitwerk nach oben ab.
► Drehen Sie den Ventilator so, dass das verblei-
bende Leitwerk nach oben gerichtet ist.
► Entfernen Sie das Leitwerk wie zuvor beschrieben.
Die Leitwerke sind vom Ventilator getrennt.

Ö
4
2
1
2 x
5
6
 
7
Lüftungssystem iV-Compact
REINIGUNG UND PFLEGE
► Schritt 1: Reinigen Sie beide Teile des Leitwerks
vorsichtig mit einem weichen Pinsel oder unter
fließendem warmen Wasser.
► Lassen Sie das Wasser vom Leitwerk abtropfen.
Warten Sie, bis das Leitwerk vollständig getrock-
net ist.
► Schritt 2: Reinigen Sie den Reversier-Ventilator
vorsichtig mit einem weichen Pinsel.
► Befestigen Sie die Leitwerke wieder am Rever-
sier-Ventilator.
 Sie haben den Wärmespeicher gereinigt.
Ö
► Schritt 1: Schieben Sie den Wärmespeicher vom
Innenraum aus bis zum Anschlag in Richtung
Wetterschutzhaube.
Achten Sie darauf, dass der Griff in Richtung
Innenraum zeigt.
► Schritt 2: Setzen Sie inVENTron vom Innenraum
®
aus so in die Wandeinbauhülse ein, dass Sie
beide Kabel erreichen können.
Achten Sie darauf, dass die Ventilatorseite
OHNE Etikett zum Innenraum gerichtet ist.
► Fügen Sie die BUS-Steckverbindung wieder
zusammen.
Achten Sie darauf, dass die Markierungen auf
der BUS-Steckverbindung übereinstimmen.
Keine Markierung: ein Lüftungsgerät mit Start-Rich-
tung im Zuluft-Betrieb, das andere im Abluft-Betrieb
an (Anhang 1: Anschlussplan oder
 4.7: Start-Richtung einstellen)
TIPP: Von der Seite betrachtet bildet die
angeschlossene Steckverbindung in
Start-Richtung "Zuluft-Betrieb" ein "Z".
► Schieben Sie inVENTron bis zum Wärmespeicher.
► Befestigen Sie den Staubfilter und die Abdeckung
Innenblende wieder:  6.2, Seite 32.
Sie haben den Einschub Wärmespeicher gereinigt.

Ö
