3.0.0 MONTAGEANLEITUNGEN

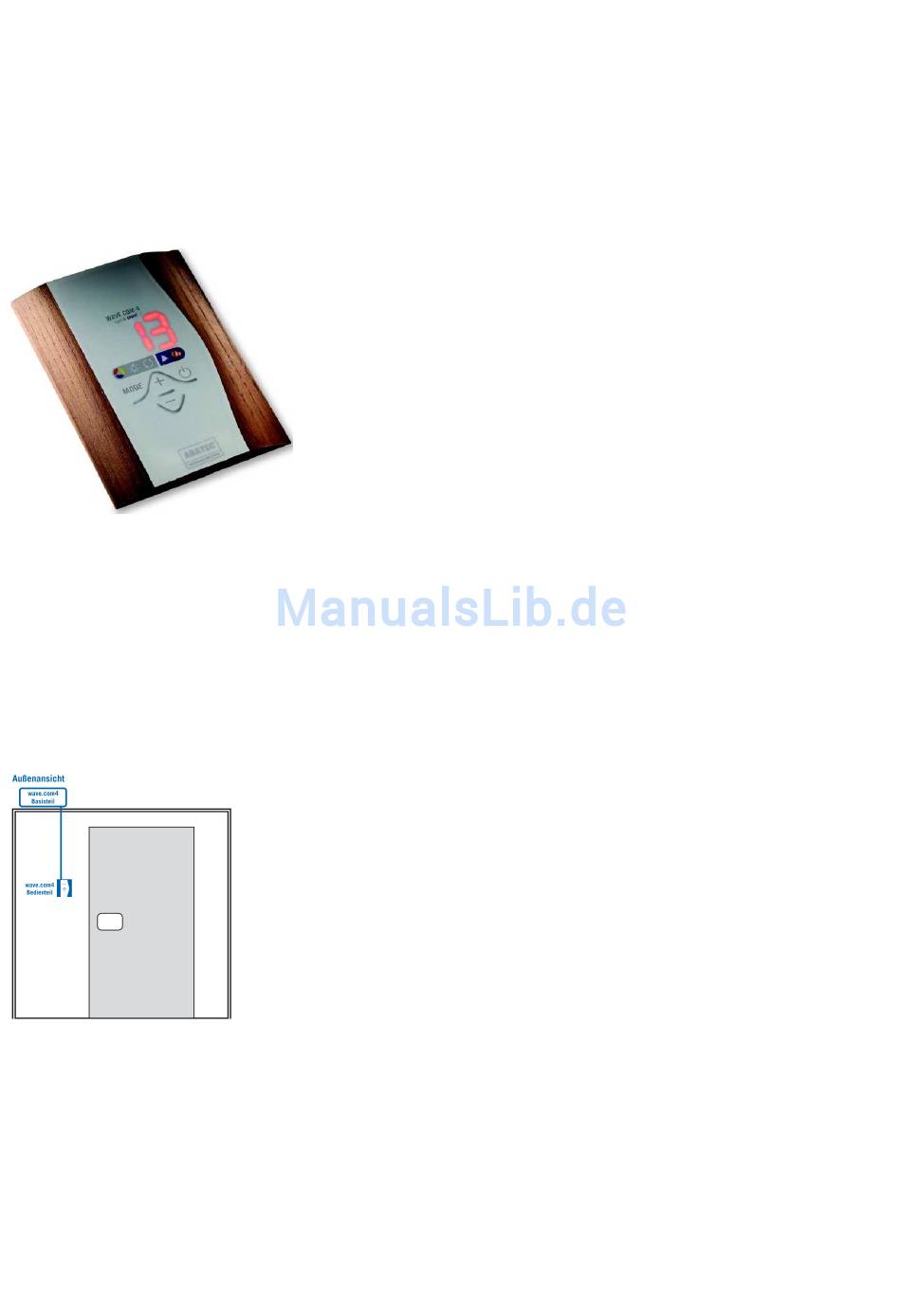

3.1.0 ABMESSUNGEN / MONTAGE BEDIENTEIL + USB DOCK
Das Farbbedienteil in die Montagebohrung einlegen und mit den mitgelieferten 4 Schrauben an
der Saunawand befestigen. Das Bedienteil kann sowohl außerhalb als auch innerhalb der Sau-
nakabine montiert werden.
3.2.0 MONTAGE DES STEUERTEILS
Wave.com4
Basismodul
Abb. 1
Bedienteil: L x B x T = 120 x 92 x 44,5 mm; ~200 g ohne
Kabel und unverpackt; Abweichungen je nach
Kundenausführungen möglich.
USB DOCK: L x B x T= 30 x 92 x 9,5 mm
Montagevorschlag:
Für die Montage des Bedienteils wird ein handelsüblicher
Dosenbohrer Ø 70 mm benötigt.
Das Leistungsteil wird vorzugsweise dort am Kabinendach montiert,
wo die Kabel zusammenlaufen. (siehe Abb. 1) Öffnen Sie das
Gehäuse. Der Deckel lässt sich abnehmen. Der elektrische
Anschluss hat normgerecht zu erfolgen. Der Anschlussplan ist im
Kapitel 3.4.0 beschrieben.
Ausschnittgröße: 40 x 25 mm
