Leistungsdaten

Zum Erreichen der vorgesehenen Leistung ist ein ordnungsgemäßer Einbau, korrekt ausgeführte Abluftführung und
ausreichende Zuluftversorgung sicherzustellen.
– Elektrische Werte
Das Typenschild gibt über die elektrischen Werte Aufschluss. Diese sind auf Übereinstimmung mit den örtlichen Gege-
benheiten zu überprüfen.
– Luftförderung
Ventilatorleistungen wurden auf einem Prüfstand entsprechend DIN 24163, T.2 ermittelt. Sie gelten für die Normalaus-
führung mit ungehinderter Zu- und Abströmung (Gerade Kanalstrecke = 2x Rohrdurchmesser). Hiervon abweichende
Ausführungen sowie ungünstige Einbau- und Betriebsbedingungen können zu einer Reduzierung der Förderleistung
führen.
– Akustik
Die Geräuschangaben beziehen sich ebenfalls auf die vorstehend beschriebene Anordnung. Gehäusevibrationen,
ungünstige Betriebsbedingungen u.a. können zu einer Erhöhung der angegebenen Werte führen. Geräuschprobleme
können durch die Verwendung von flexiblen Telefonie-Schalldämpfern beseitigt werden. (siehe Helios Zubehör)
1.10 Geräuschpegel
Die im Katalog genannten Geräuschwerte können im Einbaufall erheblich abweichen, da der Schalldruckpegel vom
Absorbtionsvermögen des Raumes, der Einbausituation u.a. Faktoren abhängig ist. Geräuschminderungen können
durch den Einsatz von Schalldämpfern (Zubehör) und durch Drehzahlreduzierung (Stufe: niedrige Drehzahl) erzielt wer-
den.
1.11 Laufräder
Die MultiVent MV EC..-Ventilatoren besitzen hochwertige Laufräder aus Kunststoff, optimiert für hohe Druck- und Volu-
menleistung.
1.12 Förder- und Drehrichtung
Die Motoren besitzen eine feste Dreh- und Förderrichtung, d.h. sie sind nicht reversierbar. Förder- und Drehrichtung
sind durch Pfeile auf dem Ventilator gekennzeichnet. (Abb.1).

1.13 Sicherheit

- Wartungs- und Installationsarbeiten dürfen nur von einer autorisierten Elektrofachkraft vorgenommen werden!
- Die Ventilatoren dürfen nur mit der auf dem Typenschild angegebenen Nennspannung betrieben werden!
- Technische Daten auf Typenschild unbedingt beachten!
- Die auf dem Typenschild angegebene Schutzart gilt nur bei bestimmungsgemäßen Einbau gemäß dieser
Montage- und Betriebsvorschrift und bei geschlossenem Gerät.
1.14 Berührungsschutz
Bei Einbau sind die gültigen Arbeitsschutz- und Unfallverhütungsvorschriften zu beachten!
Ein Berührungsschutz gemäß DIN EN ISO 13857 ist sicherzustellen!
Kontakt mit rotierenden Teilen muss verhindert werden. Es ist sicherzustellen, dass sich im Ansaugbereich keine Tex-
tilien oder andere ansaugbare Stoffe, (z.B. Kleidung von Personen) befinden.
Ventilatoren, die durch ihre Einbauweise (z.B. Einbau in Lüftungskanäle oder geschlossene Aggregate) geschützt sind,
benötigen kein Schutzgitter, wenn die Anlage ausreichende Sicherheit bietet. Es wird darauf hingewiesen, dass der
Installateur für Unfälle infolge fehlender Schutzeinrichtungen haftbar gemacht werden kann.

1.15 Leistungsregelung

Eine zweistufige Drehzahlsteuerung kann über den Betriebsschalter Type MVB, Best.-Nr. 6091.002, (Zubehör), reali-
siert werden. Der Schalter ist mit folgenden Funktionen ausgerüstet: EIN/AUS, niedrige und hohe Drehzahl.
Bei Betrieb von mehreren MV Geräten mit MVB, ist dessen max. Strombelastbarkeit von 3A ind. zu beachten!
Der Einsatz von Fremdfabrikaten kann, v.a. bei elektronischen Geräten, zu Funktionsproblemen, Zerstörung
des Reglers und/-oder des Ventilators führen. Bei Einsatz seitens Helios nicht freigegebener Regel- und
Steuergeräte entfallen Garantie und Haftungsansprüche!

1.16 Motorschutzeinrichtung

Alle MiniVent EC-Radialventilatoren sind mit einer integrierten elektronischen Temperaturüberwachung für den EC-
Motor und die Elektronik ausgerüstet. Diese schützt den Motor gegen Überlastung und Überhitzung.
Das häufige Ansprechen der Temperaturüberwachung deutet auf eine größere Störung hin. Die Anlage darf
nicht weiter betrieben werden und muss von einer Elektrofachkraft überprüft werden.

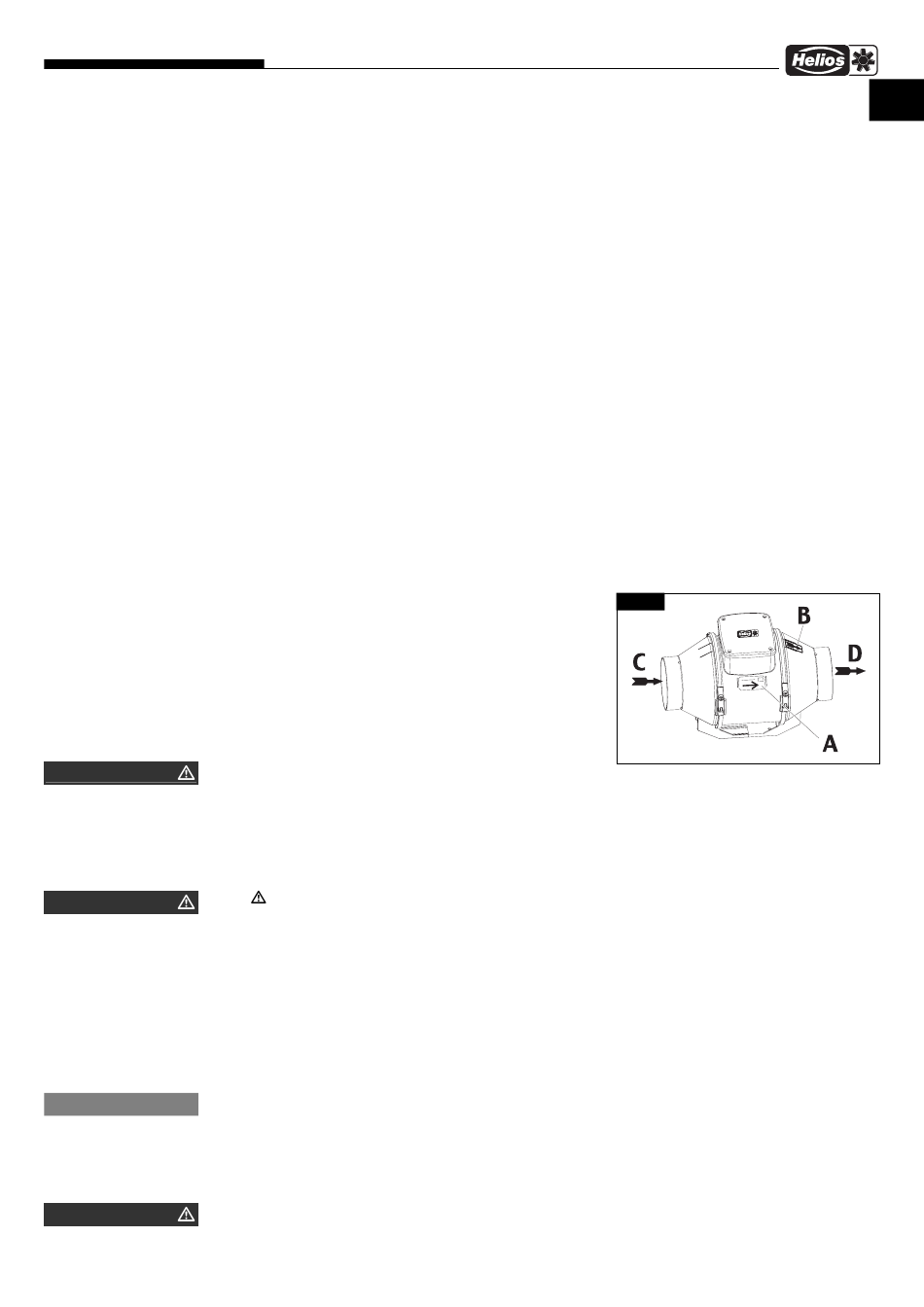

A = Leistungsschildangabe
B = Luftstromrichtung
C = Lufteinlass
D = Luftauslass
