1.0 Wichtige Informationen
Zur Sicherstellung einer einwandfreien
Funktion und zur eigenen Sicherheit
sind alle nachstehenden Vorschriften
genau durchzulesen und zu beach-
ten.
3.0 Bestellumfang
Stück Type Best.-Nr.
1 St. KWL EC-CO Best.-Nr. 9988
2
- inkl. 3 Meter Anschlussleitung („ Anwen-
dung A")
- Befestigungsschrauben sind Bauseits
zu stellen.
Die CO -Fühler sind Zubehörkomponen-
2
ten für folgende Geräte:
Zuordnung in Tabelle 1 beachten!
4.0 Einsatzbereich
Der CO -Fühler dient zur Erfassung der
2
CO -Konzentration in der Raumluft.
2
5.0 Elektrischer Anschluss
WARNUNG
Vor allen Wartungs- und Installati-
onsarbeiten oder vor Öffnen des
Anschlussraums ist das Gerät all-
polig vom Netz zu trennen!
Der elektrische Anschluss darf nur
von einer autorisierten Elektrofach-
kraft entsprechend den Geräte-An-
schlussplänen in Tabelle 1 ausge-
führt werden!
6.0 Montage
Der CO -Fühler darf nicht in Bereichen
2
mit geringem Luftaustausch oder in
der Nähe von Zuluftventilen, Fenster
usw. installiert werden. Des weiteren
ist darauf zu achten, dass der CO
Fühler keinen extremen mechani-
schen Beanspruchungen ausgesetzt
ist.
Bei großflächigen Räumen wie Ver-
kaufsräumen oder Großraumbüros,

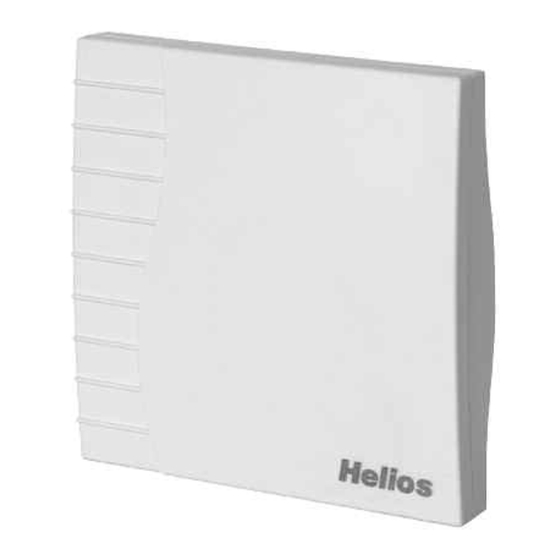

CO -Fühler KWL EC-CO
2
2.0 Garantieansprüche –
Haftungsausschluss
Wenn die nachfolgenden Ausführun-
gen nicht beachtet werden, entfällt
unsere Gewährleistung. Gleiches gilt
für Haftungsansprüche an den Her-
steller. Der Gebrauch von Zubehörtei-
len, die nicht von Helios empfohlen
oder angeboten werden, ist nicht
statthaft. Even tuell auftretende Schä-
den unterliegen nicht der Gewährlei-
stung.
Tabelle 1:
Beschreibung
Anschlusstechnik
Kommunikation
Versorgungsspannung
Die im Lieferumfang
enthaltene Anschluss-
leitung nutzbar
Max. Leitungslänge
Anzahl Fühler / je Gerät
Schaltplan SS-...
(Der Schaltplan ist in der
Montage- und Betriebsvor-
schrift des jeweiligen KWL-
Gerätes zu finden)
* * c c h h t t u u n n g g ! ! Es kann nur ein CO
sind zur optimalen Erfassung der CO
Konzentration mehrere CO
forderlich (bitte die max. Anzahl der
CO -Fühler beachten (siehe Tabelle 1)
2
.
- Montagehöhe:
2
ca. 1,5 bis 2 m über dem Fußboden.
Die Montage erfolgt mittels Schrau-
ben auf einer ebenen Wand oder über
eine bauseitige Unterputzdose unter
1
2
Abb.1
„
Anwendung A"
RJ 12 (6 pol.)
RS 485
24 V DC
JA (3 Meter)
40 m
4
950 1004
958 958
972 972
-Fühler angeschlossen werden!
2
Verwendung der vorgegebenen Lö-
2-
-Fühler er- cher in der Gehäuserückwand. Den
2
Gehäusedeckel entfernen und unter
Verwendung der vorgegebenen Lö-
cher die Gehäusegrundplatte (mit Pla-
tine) befestigen. Anschließend die
Steuerleitung anschließen und den
Gehäusedeckel montieren.
„
Anwendung B"
4 Pol. Klemme 1,5 mm²
0 - 10 V
15-24 V AC/DC
NEIN (bauseits)
15 m
1* *
943 943 1006 1007
958 958
972 972
1008
