Montage- und Betriebsvorschrift
D

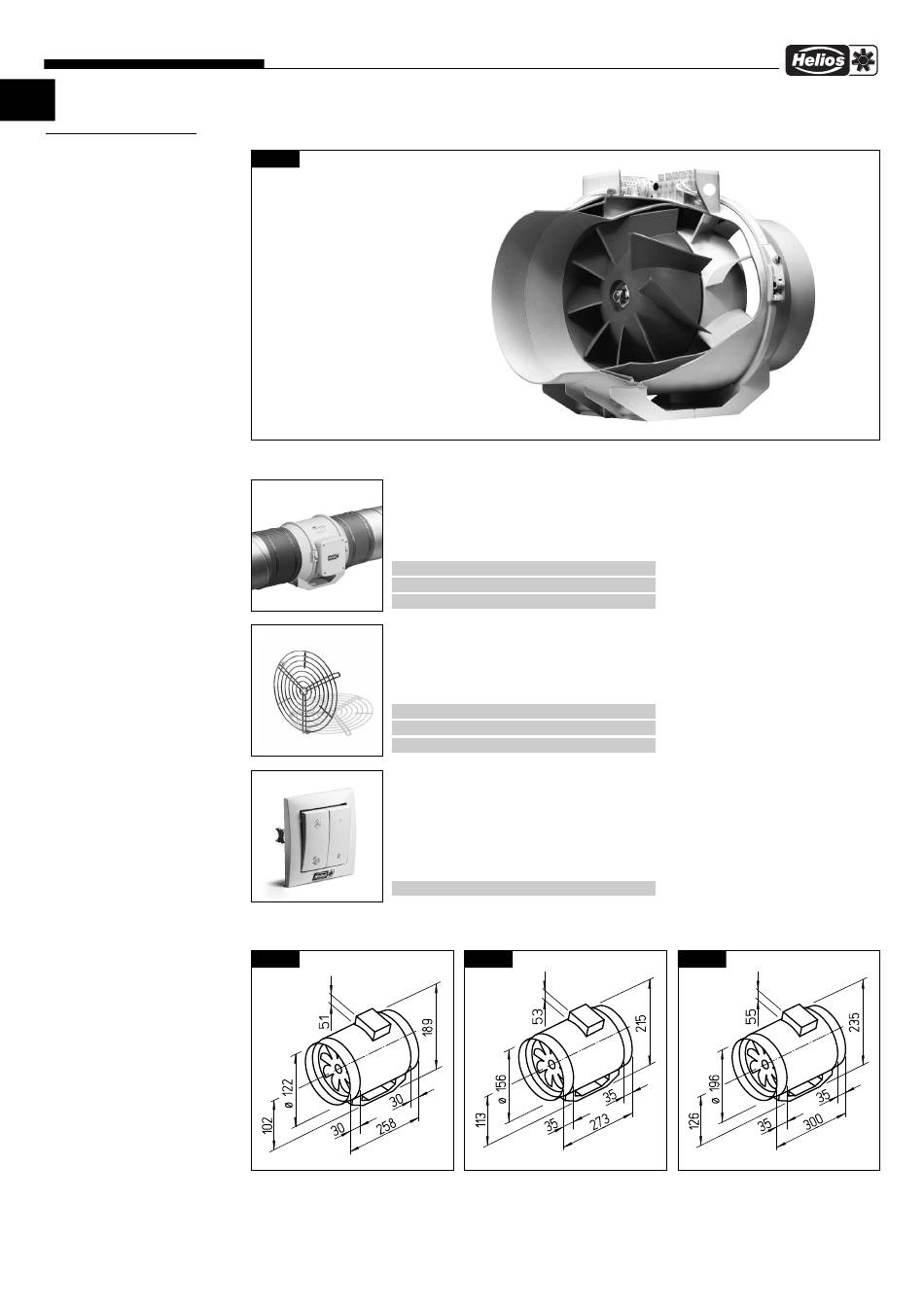

KAPITEL 2
SERIENTEILE UND
ZUBEHÖR
®
MultiVent MV EC 125/160/200
2.0

Serienteile zu MultiVent MV EC ...

Abb.5
– Gehäuse aus schlag- und
korrosionsfestem Kunststoff
— Hochleistungslaufrad und ˜ Nachleitrad
aus Kunststoff optimiert für hohe
Druck- und Volumenleistung
™ Klemmenkasten außen am
Gehäuse in IP 44
š Integrierte Montagekonsole zur
Befestigung an Wand und Decke
› Spannbügel mit Schraubverbindung
2.1 Zubehör
FM ...
Flexible Manschette
inkl. 2 St. Schlauchschellen, zur Montage
zwischen Ventilator und Rohrsystem
FM 125
FM 160
FM 200
MVS ...
Schutzgitter
Zur saug- und druckseitigen Montage am
Ventilator
MVS 125
MVS 160
MVS 200
MVB
Betriebsschalter
Mit den Funktionen Ein/Aus,
niedrige und hohe Drehzahl
MVB
2.2

Abmessungen (

Maße in mm)
Abb.6
MV 125
–
Best.Nr. 1682
Best.Nr. 1684
Best.Nr. 1670
Best.Nr. 6072
Best.Nr. 6074
Best.Nr. 6075
Best.Nr. 6091
Abb.7
MV 160
4
™
— ›
˜
š
Abb: Schnittdarstellung
Abb.8
MV 200
