Kapitel 3. Aufstellung/Montage; Montage - Helios MultiVent MV EC 125 Montage- Und Betriebsvorschrift

Montage- und Betriebsvorschrift
KAPITEL 3
AUFSTELLUNG/MONTAGE
®
MultiVent MV EC 125/160/200
3.0

Montage

Die Ventilatoren werden serienmäßig als komplette Einheit, d.h. anschlussfertig geliefert. Sie können in beliebiger Achs-
lage eingebaut werden – waagerecht, – senkrecht, – schräg (siehe Abb. 9). Die Ventilatoren sind durch öffnen der Spann-
bügel (siehe Abb. 10) leicht zu entnehmen. Durch die geringe Bauhöhe des Ventilators besteht wenig Raumbedarf, z.B
in abgehängten Decken.

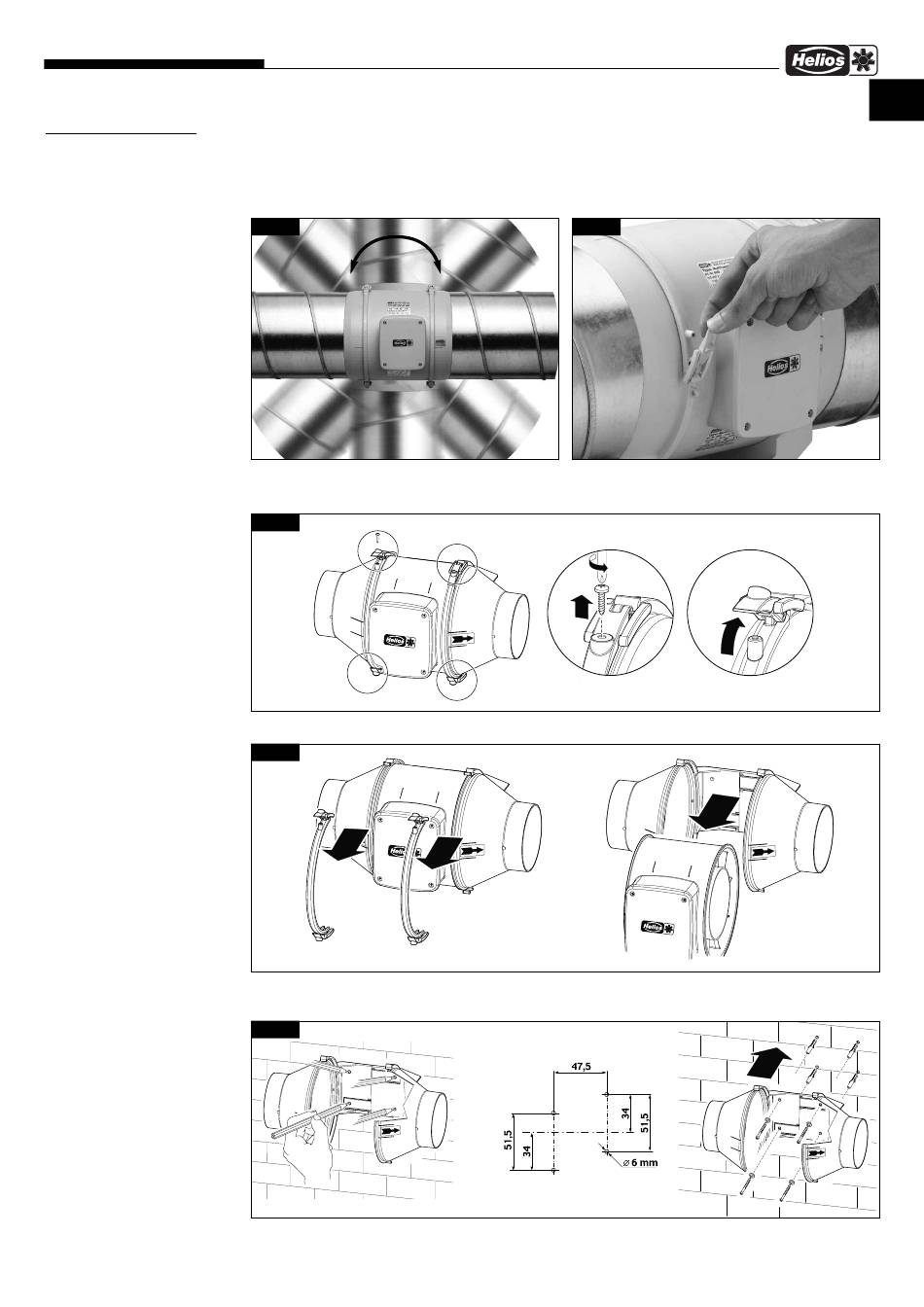

Abb.9
Die Wand- und Deckenmontage erfolgt durch die am Ventilator integrierte Montagekonsole.
Hierzu die Schrauben (4x) der beiden Spannbügel lösen und Verriegelung nach oben drücken (siehe Abb. 11).
Abb.11
Spannbügel entfernen und Ventilatoreinheit aus der Montagekonsole entnehmen (siehe Abb. 12).
Abb.12
Montageposition und Bohrlöcher kennzeichnen und mit Dübeln und Schrauben (im Lieferumfang) befestigen (siehe
Abb. 13). Anschließend die Ventilatoreinheit wieder einsetzen und die Spannbügel montieren.
Abb.13
Abb.10
