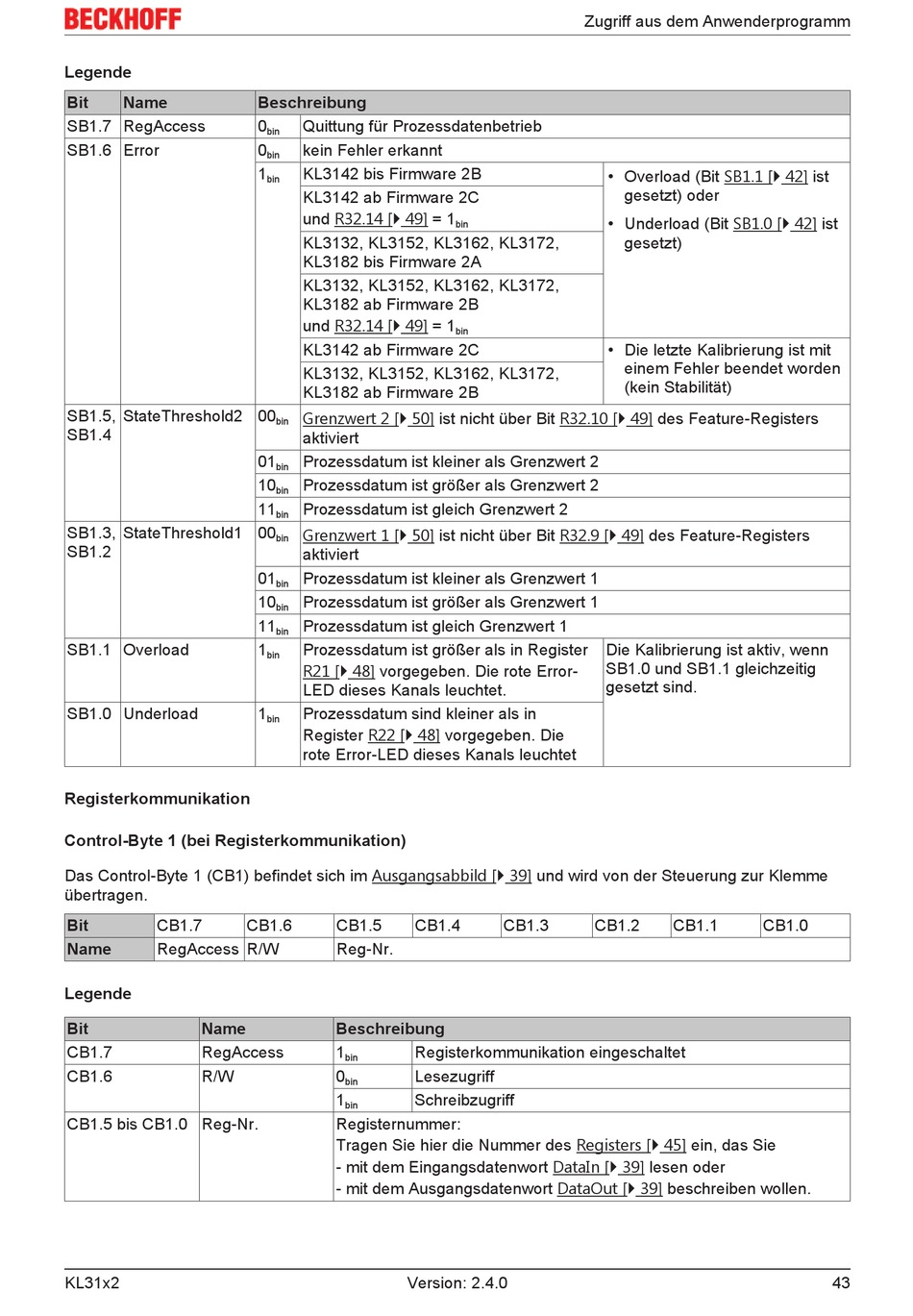

Beckhoff KL31x2 series Dokumentation Seite 43

Legende
Bit Name
SB1.7 RegAccess
SB1.6 Error
SB1.5, StateThreshold2 00
SB1.4
SB1.3, StateThreshold1 00
SB1.2
SB1.1 Overload
SB1.0 Underload
Registerkommunikation
Control-Byte 1 (bei Registerkommunikation)
Das Control-Byte 1 (CB1) befindet sich im Ausgangsabbild [} 39] und wird von der Steuerung zur Klemme
übertragen.
Bit CB1.7
Name RegAccess R/W
Legende
Bit Name
CB1.7 RegAccess
CB1.6 R/W
CB1.5 bis CB1.0 Reg-Nr.
KL31x2
Beschreibung
0 Quittung für Prozessdatenbetrieb
bin
0 kein Fehler erkannt
bin
1 KL3142 bis Firmware 2B
bin
KL3142 ab Firmware 2C
und R32.14 [} 49] = 1
KL3132, KL3152, KL3162, KL3172,
KL3182 bis Firmware 2A
KL3132, KL3152, KL3162, KL3172,
KL3182 ab Firmware 2B
und R32.14 [} 49] = 1
KL3142 ab Firmware 2C
KL3132, KL3152, KL3162, KL3172,
KL3182 ab Firmware 2B
Grenzwert 2 [} 50] ist nicht über Bit R32.10 [} 49] des Feature-Registers
bin
aktiviert
01 Prozessdatum ist kleiner als Grenzwert 2
bin
10 Prozessdatum ist größer als Grenzwert 2
bin
11 Prozessdatum ist gleich Grenzwert 2
bin
Grenzwert 1 [} 50] ist nicht über Bit R32.9 [} 49] des Feature-Registers
bin
aktiviert
01 Prozessdatum ist kleiner als Grenzwert 1
bin
10 Prozessdatum ist größer als Grenzwert 1
bin
11 Prozessdatum ist gleich Grenzwert 1
bin
1 Prozessdatum ist größer als in Register
bin
R21 [} 48] vorgegeben. Die rote Error-
LED dieses Kanals leuchtet.
1 Prozessdatum sind kleiner als in
bin
Register R22 [} 48] vorgegeben. Die
rote Error-LED dieses Kanals leuchtet
CB1.6 CB1.5 CB1.4
Reg-Nr.
Beschreibung
1 Registerkommunikation eingeschaltet
bin
0 Lesezugriff
bin
1 Schreibzugriff
bin
Registernummer:
Tragen Sie hier die Nummer des Registers [} 45] ein, das Sie
- mit dem Eingangsdatenwort DataIn [} 39] lesen oder
- mit dem Ausgangsdatenwort DataOut [} 39] beschreiben wollen.
Version: 2.4.0
Zugriff aus dem Anwenderprogramm
• Overload (Bit SB1.1 [} 42] ist
gesetzt) oder
• Underload (Bit SB1.0 [} 42] ist
bin
gesetzt)
bin
• Die letzte Kalibrierung ist mit
einem Fehler beendet worden
(kein Stabilität)
Die Kalibrierung ist aktiv, wenn
SB1.0 und SB1.1 gleichzeitig
gesetzt sind.
CB1.3 CB1.2 CB1.1 CB1.0
