Wandhalter

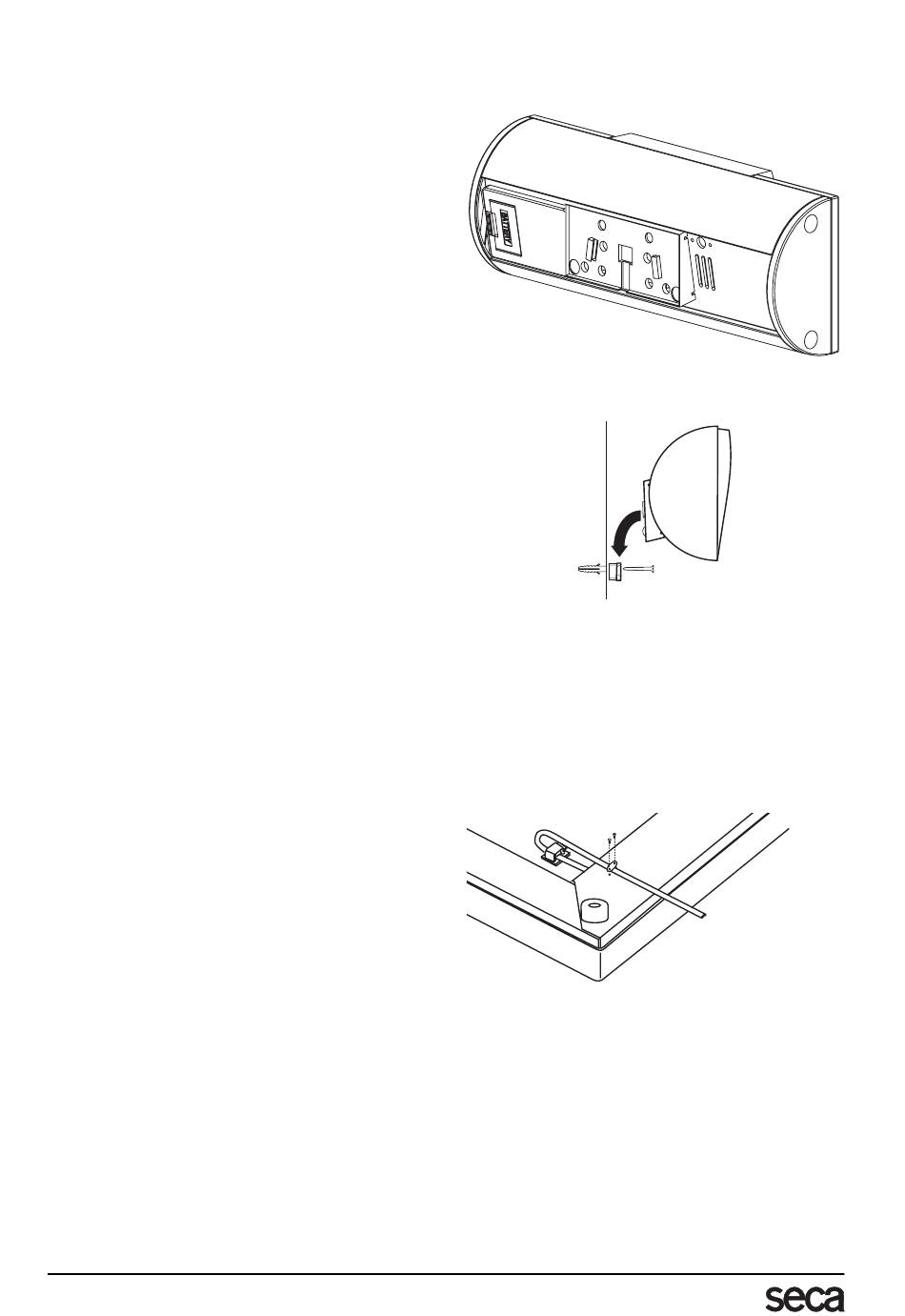

Das Anzeigeteil kann auch an die Wand montiert werden. Hierfür ist der Adapterkeil samt
Wandhalter und Befestigungsmaterial vorgesehen.
– Befestigen Sie den Adapterkeil am An-
zeigeunterteil. Der Adapterkeil muss so
montiert werden, dass die Keilspitze
nach hinten zeigt. Haken Sie erst die
kleinen Haken in die dafür vorgesehe-
nen Löcher und lassen Sie dann die lan-
gen Rasthaken in das Anzeigeunterteil
einrasten, in dem Sie die Haken nach
innen drücken.
– Montieren Sie nun den Wandhalter an
die gewünschte Wandposition, wobei
die breitere Seite des Wandhalters nach
unten zeigen muss.
– Führen Sie das
durch die untenliegende Aussparung
des Adapterkeils und hängen Sie nun
das Anzeigeteil über den Wandhalter.
– Das Anzeigeteil kann bei Bedarf jeder-
zeit abgenommen werden, indem es
nach oben vom Wandhalter abgezogen
wird.

Anschlusskabel mit Wiegeplattform verbinden

Über das Anschlusskabel des Anzeigeteils werden digitale Daten übertragen, die, vergli-
chen zu den kleinen sonst üblichen analogen Messsignalen, erheblich störfester sind. Al-
terung und Verschleiß an Leitung und Steckkontakten beeinflussen somit nicht die
Genauigkeit der Waage.
Zum Anschluss gehen Sie wie folgt vor:
– Verbinden Sie das Kabel vom Anzei-
gengehäuse mit der Buchse unter der
Plattform.
– Legen Sie das Anschlusskabel zu einer
Schlaufe und klemmen es in die Zug-
entlastung auf der Unterseite der Waa-
ge ein.
– Schrauben Sie das Kabel mit den zwei
Schrauben in der Zugentlastung fest.
Dabei darf das Kabel zwischen Buchse
und Zugentlastung nicht stramm gezo-
gen sein, da es sonst zu Wiegefehlern
kommt.
– Stellen Sie anschließend die Waage
wieder aufrecht hin.
4
Verbindungskabel
