Abluftventil Abluftventil ersetzen Abluftventil

ersetzen

ersetzen
1. Nach dem in Pistole für Wartungsarbeiten
vorbereiten, page 48
vorgehen.
2. Zum Austauschen des Abluftventils:
a. Die Klemme (43) und das Abluftrohr (36)
abbauen.
b. Drehgelenk (21) vom Pistolengriff (16)
abschrauben. Drehgelenk ist Linksgewinde.
Halterung (20) entfernen.
c. Abluftventil (19) vom Griff (16) ziehen.
O-Ring (19a) prüfen und bei Bedarf ersetzen.
d. O-Ring (19a*) am Abluftventil (19)
installieren. Den O-Ring leicht mit
silikonfreiem Fett schmieren.
e. Abluftventil (19) am Griff (16) installieren.
f. Gewindedichtmittel auf obere Gewinde des
Drehgelenks (21) auftragen. Halterung (20)
positionieren und Drehgelenk in Pistolengriff
(16) schrauben. Mit 8,4-9,6 N•m (75-85 in-lb)
festziehen.
g. Rohr (36) und Klemme (43) montieren.
3. Zum Austauschen des Lufteinlass-Drehgelenks:
a. Drehgelenk (21) vom Pistolengriff (16)
abschrauben. Drehgelenk ist Linksgewinde.
b. Gewindedichtmittel auf obere Gewinde
des Drehgelenks auftragen. Drehgelenk in
Pistolengriff schrauben. Mit 8,4-9,6 N•m
(75-85 in-lb) festziehen.
332049N
und
und
beschriebenen Verfahren

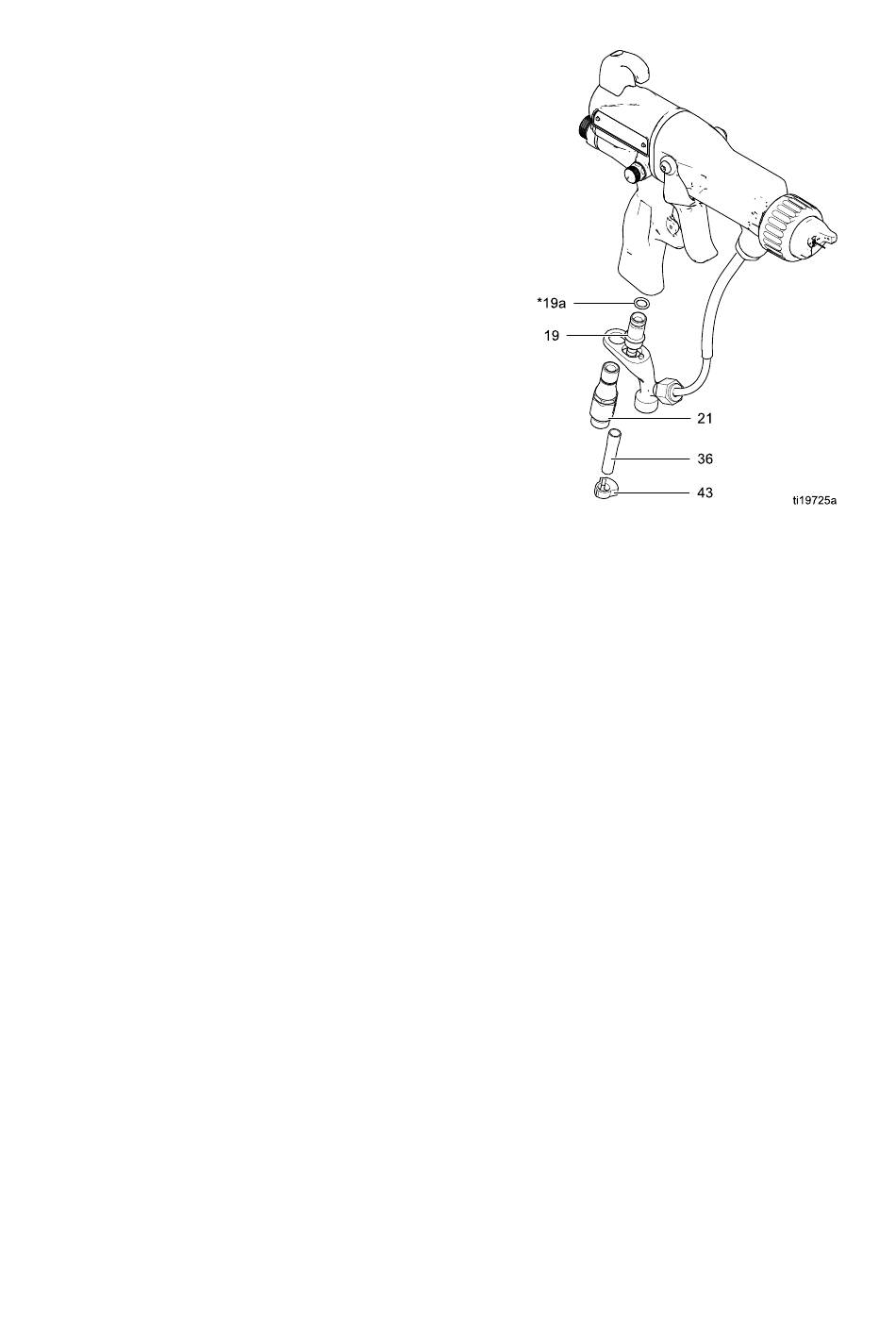

Figure 42 Lufteinlassfitting und Abluftventil
