5.3 Ethernet

Eigenschaften der Ethernet Kommunikation:
• Bis zu 50 Geräte können an eine Sunny WebBox angeschlossen werden, wobei
ein Sunny Central aus mehr als einem Gerät bestehen kann.
• Jeder Sunny Central benötigt einen Ethernetanschluss.

5.3.1 Empfehlungen zur Verkabelung

Die Kabellänge und -qualität können sich negativ auf die Signalqualität auswirken. Um
gute Ergebnisse zu erzielen, beachten Sie die folgenden Hinweise.
• Sie benötigen ein Patch-Kabel.
• Benutzen Sie ein hochwertiges Kabel, mindestens abgeschirmtes paarweise ver-
seiltes Kabel „shielded twisted pair" der Kategorie 5 (SFTP Cat 5) oder höher.
• Die maximal zulässige Kabellänge für Ethernet-Kabel beträgt 100 m pro Segment.

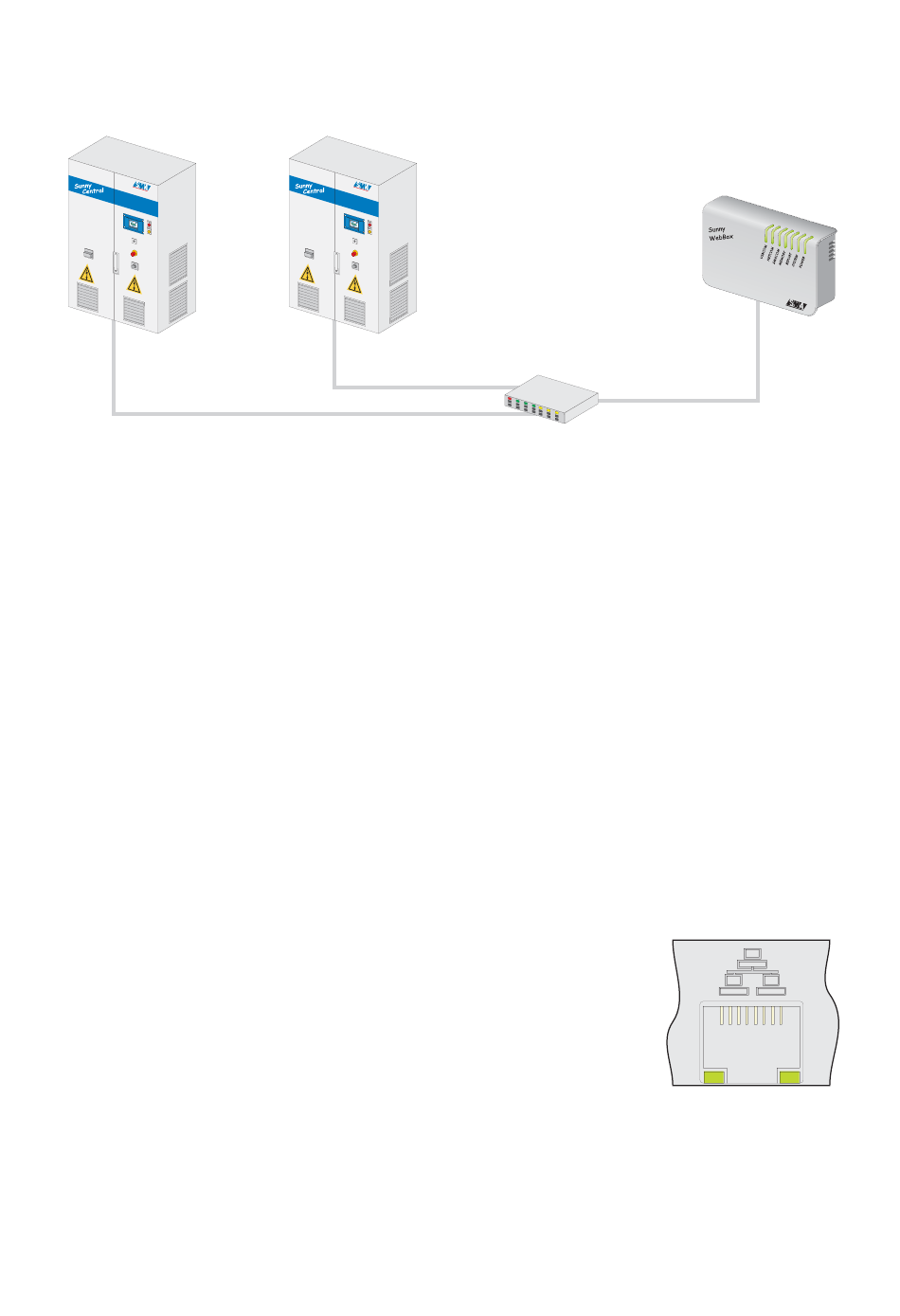

5.3.2 Verkabelungsschema

An der Sunny WebBox ist der Netzwerkanschluss wie nebenste-
hend gekennzeichnet. Üblicherweise sollte an Ihrem Switch die
gleiche Kennzeichnung für die Netzwerkanschlüsse sein. Wenn
dies nicht der Fall ist, sehen Sie in der Dokumentation des Swit-
ches nach.
Technische Beschreibung
Anschluss an den Wechselrichter
Switch
SWebBox-TDE075125 27
