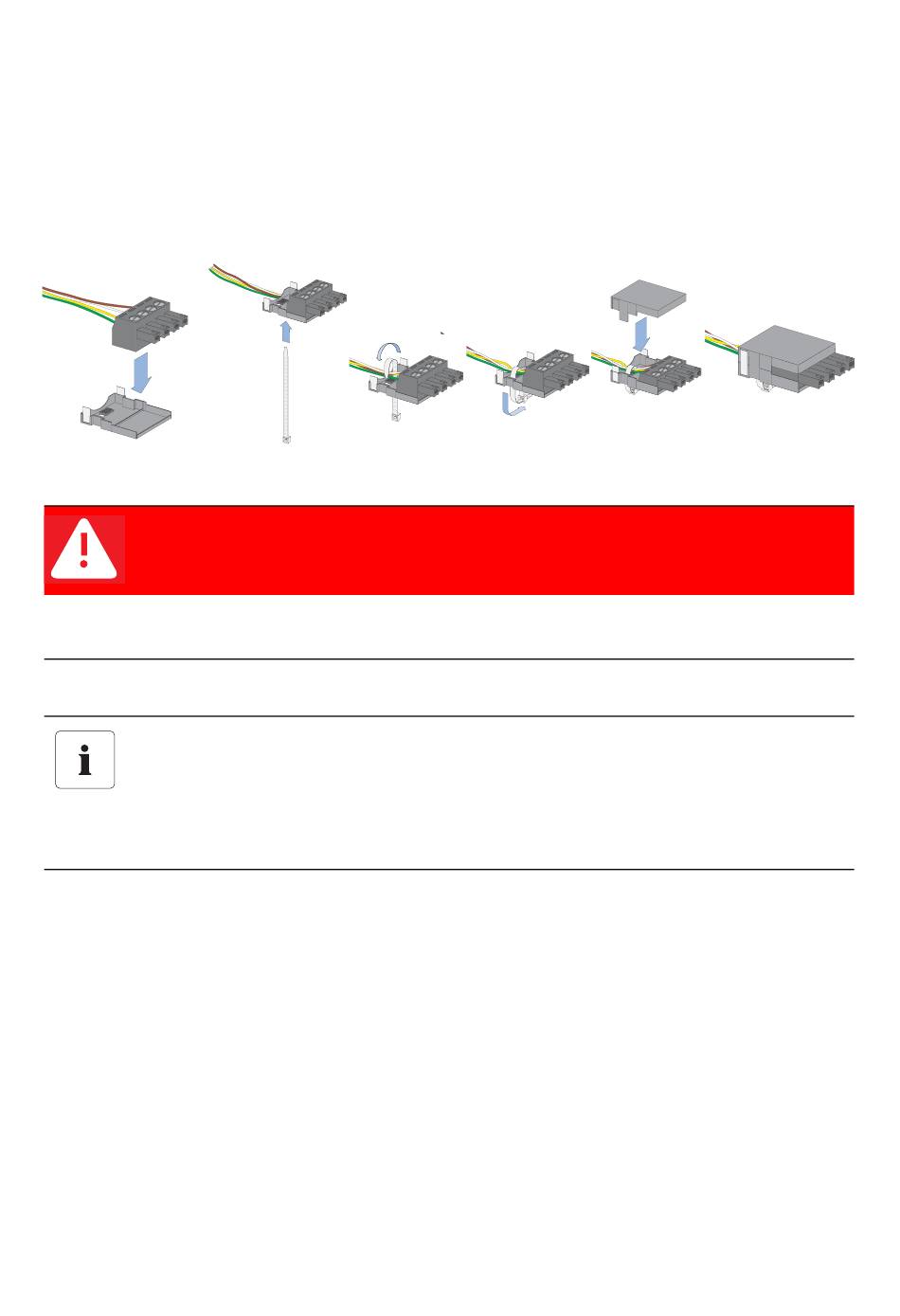

Kabelschutz für den mitgelieferten Stecker montieren
6. Verdrahtetern Stecker auf die untere Hälfte des Kabelschutzgehäuses setzen (1).
7. Mit dem Kabelbinder den Kabelstrang auf der unteren Hälfte des Kabelschutzge-
häuses fixieren (2-4).
8. Den oberen Teil des Kabelschutzgehäuses mit dem unteren Teil und dem Stecker
zusammendrücken, bis die Klemmen einrasten (5-6).
(1)

Verkabelung am Wechselrichter

GEFAHR!
Lebensgefahr durch Stromschlag beim Öffnen des Wechselrichters!
• Alle aufgeführten Sicherheitshinweise der Wechselrichter-Dokumentation
beachten.
9. Wechselrichter wie in der Wechselrichter-Dokumentation beschrieben öffnen.
Lage der Kommunikationsschnittstelle
Die Lage der Kommunikationsschnittstelle und deren Anschlüsse
entnehmen Sie der Wechselrichter Dokumentation.
10. Pin 2 der Schnittstelle der Sunny WebBox mit Pin 2 der Kommunikationsschnittstel-
le des Wechselrichters verbinden.
11. Pin 7 der Schnittstelle der Sunny WebBox mit Pin 7 der Kommunikationsschnittstel-
le des Wechselrichters verbinden.
12. Pin 5 der Schnittstelle der Sunny WebBox mit Pin 5 der Kommunikationsschnittstel-
le des Wechselrichters verbinden.
13. Unbenutzte vierte Ader kürzen, so dass kein Kurzschluss entsteht.
14. PE-Anschluss des Wechselrichters mit dem Schirm des Kabels verbinden.
Technische Beschreibung
(2)
(5)
(4)
(3)
SWebBox-TDE075125
Anschluss an den Wechselrichter
(6)
