SMA SUNNY WEBBOX Handbuch
Swebbox-tde101232, 98-0001532
Vorschau ausblenden
Andere Handbücher für SUNNY WEBBOX:
- Bedienungsanleitung (96 Seiten) ,
- Technische beschreibung (92 Seiten) ,
- Installationsanleitung (61 Seiten)
Verwandte Anleitungen für SMA SUNNY WEBBOX
Inhaltszusammenfassung für SMA SUNNY WEBBOX

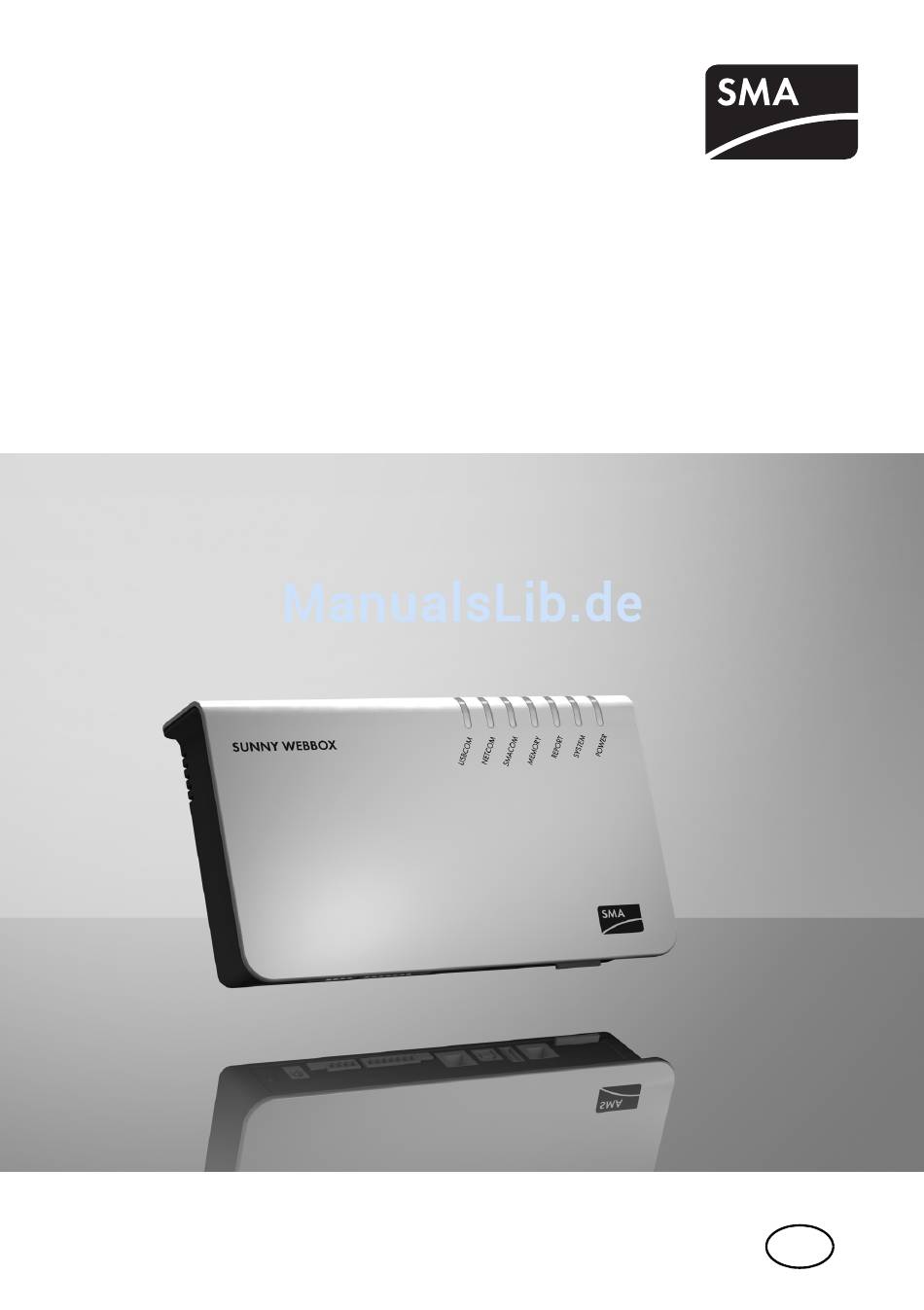

- Seite 1 Anlagenüberwachung SUNNY WEBBOX Technische Beschreibung SWebBox-TDE101232 | 98-0001532 | Version 3.2...
-
Seite 3: Inhaltsverzeichnis
Schreibweisen........9 Sunny WebBox ....... . . 10 Sicherheit . - Seite 4 An Sunny WebBox an- und abmelden ....40 An Sunny WebBox anmelden ......40 Von Sunny WebBox abmelden .
- Seite 5 SMA-COM einstellen ........
- Seite 6 Firmware-Update über SD-Karte durchführen ......69 11.2 Sunny WebBox anhalten ......71 11.3 Sunny WebBox zurücksetzen .
- Seite 7 17.1 Sunny WebBox........94 17.2...
-
Seite 8: Hinweise Zu Dieser Anleitung
Detaillierte Informationen zu den angeschlossenen Geräten erhalten Sie in den Anleitungen der Geräte. 1.1 Gültigkeitsbereich Diese Technische Beschreibung gilt für die Sunny WebBox ab Hardware-Version E1 und ab Firmware-Version 1.51. 1.2 Weiterführende Informationen Weiterführende Informationen zur Sunny WebBox finden Sie im Internet auf www.SMA.de im Download-Bereich. -
Seite 9: Verwendete Symbole
SMA Solar Technology AG Hinweise zu dieser Anleitung 1.3 Verwendete Symbole In diesem Dokument werden folgende Arten von Sicherheitshinweisen sowie allgemeine Hinweise verwendet: GEFAHR! „GEFAHR!“ kennzeichnet einen Sicherheitshinweis, dessen Nichtbeachtung unmittelbar zum Tod oder zu schwerer Körperverletzung führt! WARNUNG! „WARNUNG!“ kennzeichnet einen Sicherheitshinweis, dessen Nichtbeachtung zum Tod oder zu schwerer Körperverletzung führen kann! -
Seite 10: Sunny Webbox
2 Sunny WebBox Die Sunny WebBox stellt als zentrale Kommunikationsschnittstelle die Verbindung zwischen der PV‑Anlage und ihrem Betreiber her. Die Sunny WebBox sammelt und dokumentiert alle Daten der angeschlossenen Geräte und ermöglicht so die lückenlose Überwachung der PV-Anlage. Über eine Internetverbindung oder über GSM-Modem stellt die Sunny WebBox dem Betreiber alle erfassten Daten zur Verfügung. - Seite 11 Die Sunny WebBox informiert den Betreiber über die Vorgaben des Netzbetreibers. Mit der Sunny SensorBox kann der Betreiber seine Anlage über die Sunny WebBox zusätzlich erweitern. Die Sunny SensorBox erfasst die Umweltdaten an der PV-Anlage, die für eine Leistungsüberwachung relevant sind.
-
Seite 12: Sicherheit
3 Sicherheit 3.1 Bestimmungsgemäße Verwendung Die Sunny WebBox ist ein Datenlogger, der die Daten einer PV-Anlage erfasst, protokolliert und zum Abruf zur Verfügung stellt. Die Sunny WebBox kann Vorgaben des Netzbetreibers über die Power Reducer Box empfangen und an die Wechselrichter der PV-Anlage weiterleiten. Die Sunny WebBox eignet sich zur Überwachung von PV-Anlagen beliebiger Größe. -
Seite 13: Sicherheitshinweise
Datensicherheit • Sie können die Sunny WebBox an das Internet anschließen. Der Anschluss an das Internet beinhaltet jedoch ein Sicherheitsrisiko. SMA empfiehlt, das Anmeldepasswort nach der Erstinstallation zu ändern und es vor dem Zugriff unberechtigter Dritter zu schützen. Wählen Sie für Ihr Passwort eine Kombination aus Zahlen und Buchstaben mit mindestens 8 Zeichen (siehe... -
Seite 14: Auspacken
Jumper als Ersatz Schrauben Dübel Technische Beschreibung mit Bohrschablone und Schnelleinstieg SD-Karte — in Sunny WebBox eingesteckt (nur bei Bestelloption Sunny WebBox mit SD-Karte). Modem‑Kabel mit RJ11‑Stecker und RJ11 auf TAE‑Adapter (nur bei Bestelloption der Sunny WebBox mit analogem Modem) -
Seite 15: Sunny Webbox Identifizieren
Sie können die Sunny WebBox mit Hilfe des Typenschildes identifizieren. Das Typenschild befindet sich auf der Rückseite des Gehäuses. Firmware-Version Die Firmware-Version entnehmen Sie der Benutzeroberfläche der Sunny WebBox. Die aktuelle Firmware-Version wird auf jeder Seite in der unteren rechten Ecke angezeigt. Technische Beschreibung SWebBox-TDE101232... -
Seite 16: Geräteübersicht
Funktion rot leuchtend keine Funktion keine Funktion NETCOM grün blinkend Die Sunny WebBox sendet Daten an Sunny Portal. grün leuchtend Die letzte Datensendung an Sunny Portal/FTP-Push war erfolgreich. rot leuchtend Die letzte Datensendung an Sunny Portal/FTP-Push ist fehlgeschlagen. Die Sunny WebBox wird gemäß den Einstellungen versuchen, die Daten erneut zu senden. -
Seite 17: Übersicht Des Anschlussbereichs
LED-Bezeichnung Zustand Bedeutung SYSTEM rot blinkend Sunny WebBox startet. rot leuchtend Es ist ein Fehler an der Sunny WebBox aufgetreten. grün leuchtend Sunny WebBox ist betriebsbereit. POWER grün leuchtend Sunny WebBox ist mit Spannung versorgt. Sunny WebBox ist nicht mit Spannung versorgt. -
Seite 18: Übersicht Der Leds Am Netzwerkanschluss
Geräteübersicht SMA Solar Technology AG 5.3 Übersicht der LEDs am Netzwerkanschluss Position Zustand Bedeutung Speed 100‑MBit‑Verbindungsgeschwindigkeit 10‑MBit‑Verbindungsgeschwindigkeit Link / Activity Verbindung (Link) hergestellt Blinkend Sunny WebBox sendet oder empfängt Daten (Activity) Keine Verbindung hergestellt SWebBox-TDE101232 Technische Beschreibung... -
Seite 19: Inbetriebnahme
• Die maximal zulässige Länge des Netzwerkkabels beträgt 100 m pro Segment. • Die maximal zulässige Länge des Telefonkabels beträgt 200 m. • Die Sunny WebBox benötigt eine Steckdose mit einer Netzspannung von 100 V ... 200 V. • Sunny WebBox vor Staub, Nässe, aggressiven Stoffen und Dämpfen schützen. -
Seite 20: Sunny Webbox Direkt An Computer Anschließen
6.4 Netzwerkeinstellungen am Computer vornehmen 6.4.1 Hinweise zur Netzwerkeinstellung am Computer Bevor Sie die Sunny WebBox das erste Mal in Betrieb nehmen können, müssen Sie den Computer auf den Netzwerkbereich einstellen, der bei der Sunny WebBox bei Auslieferung eingestellt ist. Lesen Sie das Kapitel, das dem Betriebssystem Ihres Computers entspricht. -
Seite 21: Windows 7, Windows Vista
3. In das Suchfeld „ncpa.cpl“ eingeben und die Eingabetaste drücken. ☑ Das Fenster „Netzwerkverbindungen“ öffnet sich. 4. Doppelklick auf die LAN-Verbindung, über die die Sunny WebBox verbunden ist. – Falls Windows mehrere LAN-Verbindungen anzeigt, sind wahrscheinlich mehrere Netzwerkanschlüsse im Computer eingebaut. Achten Sie darauf, dass Sie den richtigen Netzwerkanschluss wählen, mit dem der Computer an die Sunny WebBox angeschlossen... -
Seite 22: Windows Xp, Windows 2000
3. Im Feld „Öffnen“ „ncpa.cpl“ eingeben und [OK] wählen. ☑ Das Fenster „Netzwerkverbindungen“ öffnet sich. 4. Doppelklick auf die LAN-Verbindung, über die die Sunny WebBox verbunden ist. – Falls Windows mehrere LAN-Verbindungen anzeigt, sind wahrscheinlich mehrere Netzwerkanschlüsse im Computer eingebaut. Achten Sie darauf, dass Sie den richtigen Netzwerkanschluss wählen, mit dem der Computer an die Sunny WebBox angeschlossen... -
Seite 23: Das Erste Mal An Sunny Webbox Anmelden
WebBox das erste Mal anmelden (siehe Seite 23). 6.5 Das erste Mal an Sunny WebBox anmelden Die Sunny WebBox unterscheidet zwischen 2 Benutzergruppen: Benutzer und Installateur. Die Unterscheidung zwischen den Benutzergruppen erfolgt durch ein unterschiedliches Passwort. Ist das Passwort für beide Benutzergruppen gleich, erfolgt die Anmeldung als Installateur. - Seite 24 JavaScript im Webbrowser aktivieren Die Benutzeroberfläche der Sunny WebBox benötigt JavaScript, um Inhalte und Funktionen der Sunny WebBox richtig anzeigen und ausführen zu können. Aktivieren Sie JavaScript in Ihrem Webbrowser. Lesen Sie bei Bedarf in der Hilfe Ihres Webbrowsers nach.
-
Seite 25: Sunny Webbox Für Das Lokale Netzwerk Konfigurieren
1. Auf der Benutzeroberfläche der Sunny WebBox „WebBox > Einstellungen > Netzwerk“ wählen. 2. Im Feld „IP-Adresse beziehen“ den Wert „statisch“ wählen. 3. Im Feld „IP-Adresse“ die statische IP-Adresse eingeben, unter der die Sunny WebBox im lokalen Netzwerk erreichbar sein soll (siehe Kapitel 15.1 „IP-Adresse in einem lokalen Netzwerk vergeben“ (Seite 83)). -
Seite 26: Empfehlung Zur Netzwerkverkabelung
• Bei einer Gesamtlänge von maximal 50 m können Sie ein Patch-Kabel mit AWG26/ 7 verwenden. 11. Steckernetzteil mit der Sunny WebBox verbinden und in die Steckdose stecken (siehe ➁ ). ☑ Die Sunny WebBox startet. Die Sunny WebBox ist betriebsbereit, wenn die LED „SYSTEM“... -
Seite 27: Sunny Webbox Für Den Modembetrieb Konfigurieren
6.7 Sunny WebBox für den Modembetrieb konfigurieren 6.7.1 Hinweis zur Konfiguration der Sunny WebBox mit Analog- oder GSM‑Modem In den nächsten Kapiteln ist beschrieben, wie Sie die Sunny WebBox mit Analog- oder GSM‑Modem an das Telefonnetz bzw. GSM-Netz anschließen und konfigurieren. Die Konfiguration umfasst folgende Schritte: •... - Seite 28 – TAE‑ oder TAE‑N‑Telefonbuchse: Den mitgelieferten Adapter für RJ11 auf TAE auf das Modem‑Kabel stecken und in die Telefonbuchse stecken. ☑ Die Sunny WebBox ist an das Telefonnetz angeschlossen. Sie können nun die Modem‑Einstellungen für die Sunny WebBox vornehmen. SWebBox-TDE101232...
- Seite 29 SMA Solar Technology AG Inbetriebnahme GSM‑Antenne an Sunny WebBox anschließen 1. Wenn Sie die Sunny WebBox ohne integriertes GSM-Modem mit eingebauter SIM‑Karte bestellt haben, rüsten Sie eine SIM‑Karte nach, wie in Kapitel 15 „Anhang“ (Seite 83) beschrieben. 2. GSM-Antennenkabel auf den Antennenanschluss der Sunny WebBox schrauben.
-
Seite 30: Modem-Einstellungen Für Die Sunny Webbox Vornehmen
Passwort nicht vorsehen. Geben Sie hier einen entsprechenden Platzhalter ein. Beispiele für GSM-Kartenverträge innerhalb Deutschlands, siehe Seite 88. 5. Bei der Sunny WebBox mit GSM‑Modem zusätzlich im Feld „GSM SIM PIN“ und „GPRS APN“ die Daten entsprechend Ihren Unterlagen eingeben. -
Seite 31: Gsm-Antenne Mit Winkel Oder Erweiterungsset Montieren
SMA Solar Technology AG Inbetriebnahme Signalstärke verbessern Wenn innerhalb des Hauses kein ausreichend guter Empfang über das GSM-Modem möglich ist, verwenden Sie das als Zubehör erhältliche GSM-Antennen‑Erweiterungsset für die Außenmontage (siehe Kapitel 16 „Zubehör“ (Seite 93)). 4. Optimalen Montageort der GSM-Antenne kennzeichnen. -
Seite 32: Gsm-Antenne Mit Mitgeliefertem Winkel Montieren
2. Löcher mit 6 mm Durchmesser an gekennzeichneten Stellen bohren und Dübel anbringen. 3. Antennenwinkel mit Schrauben an der Wand befestigen. 4. Antennenkabel zur Sunny WebBox verlegen. ☑ Die Antenne ist montiert. GSM-Antenne mit GSM-Antennen‑Erweiterungsset montieren Extra erhältliches Zubehör der Sunny WebBox. Position Anzahl Bezeichnung Antenne mit 10‑m‑Antennenkabel (vorkonfektioniert) - Seite 33 Kabel seitlich in den Antennenwinkel führen. 5. Antenne von oben auf den Antennenwinkel stecken. 6. Antenne festhalten, um Verdrehen des Antennenkabels zu vermeiden. Antennenverschraubung mit Schraubenschlüssel festziehen. 7. Antennenkabel zur Sunny WebBox verlegen. ☑ Die Antenne ist montiert. Technische Beschreibung SWebBox-TDE101232...
-
Seite 34: Sunny Webbox An Wechselrichter Anschließen
Die Sunny WebBox wird mit einem Sunny Central über Ethernet verbunden. Konfigurieren Sie die Sunny WebBox für das lokale Netzwerk und verbinden Sie die Sunny WebBox über das rote Netzwerkkabel (Patch-Kabel) direkt mit der Gegenstelle (z. B. Router, Switch oder Hub) des Sunny Centrals. -
Seite 35: Sunny Webbox An Den Rs485-Kommunikationsbus Anschließen
SMA Solar Technology AG Inbetriebnahme 6.8.2 Sunny WebBox an den RS485-Kommunikationsbus anschließen Dieser Abschnitt beschreibt den Anschluss der Sunny WebBox an den RS485-Kommunikationsbus. Es wird davon ausgegangen, dass sich die Sunny WebBox am Ende des RS485-Kommunikationsbusses befindet. RS485-Verkabelung und Anschlussbelegung im System Die Verkabelung und Anschlussbelegung im System entnehmen Sie dem RS485- Verkabelungsprinzip-Poster. - Seite 36 Inbetriebnahme SMA Solar Technology AG 5. Adern mit Stecker verbinden. Belegung der Adern auf RS485-Kommunikationsbus beachten. 6. Nichtbenötigte Adern bis zum Kabelmantel kürzen. 7. Stecker auf die untere Hälfte des Kabelschutzgehäuses setzen und mit dem Kabelbinder den Kabelmantel auf der unteren Hälfte des Kabelschutzgehäuses fixieren.
- Seite 37 9. Stecker in die Buchse „SMA COM“ der Sunny WebBox stecken. 10. Prüfen, ob an der Sunny WebBox am Anschluss „SMA COM“ Jumper in „J1B“ und „J1C“ stecken. Bei Auslieferung sind die Jumper gesteckt. Wenn dort keine Jumper gesteckt sind, Jumper stecken.
-
Seite 38: Sunny Webbox Montieren (Wand Oder Hutschiene)
Kommunikationsbusses befindet, muss ein Jumper auf „J1A“ gesteckt sein. Wenn dort kein Jumper steckt, den Jumper stecken. – Wenn sich die Sunny WebBox nicht an einem der beiden Endpunkte des RS485- Kommunikationsbusses befindet, darf kein Jumper auf „J1A“ stecken. Jumper auf „J1A“ entfernen. - Seite 39 Sunny WebBox auf Hutschiene montieren 1. Sunny WebBox mit beiden unteren Halterungen in die untere Kante der Hutschiene einhaken. 2. Sunny WebBox nach oben drücken und in die oberen Halterungen der Sunny WebBox einrasten lassen. ☑ Sunny WebBox ist auf Hutschiene montiert.
-
Seite 40: An Sunny Webbox An- Und Abmelden
Passwort für die Benutzergruppe Installateur: sma 1. Webbrowser (z. B. Internet Explorer) starten. 2. IP-Adresse der Sunny WebBox in die Adresszeile eingeben und Eingabetaste drücken. ☑ Die Anmeldeseite der Sunny WebBox öffnet sich. – Falls sich die Seite nicht öffnet, lesen Sie Kapitel 14 „Fehlersuche“ (Seite 77). -
Seite 41: Von Sunny Webbox Abmelden
An Sunny WebBox an- und abmelden 7.2 Von Sunny WebBox abmelden Melden Sie sich immer von der Sunny WebBox ab, wenn Sie Ihre Tätigkeiten an der Sunny WebBox beendet haben. Wählen Sie hierzu [Abmelden]. Wenn Sie nur den Webbrowsers schließen, werden Sie nicht von der Sunny WebBox abgemeldet. -
Seite 42: Bedienung
WebBox sind auf jeder Seite nutzbar bzw. sichtbar. Die Navigationsleiste ist immer vorhanden. Das Untermenü passt sich dem Kontext des jeweiligen Hauptmenüpunktes an. Die Sunny WebBox bietet auf der Startseite eine Übersicht über die aktuelle Leistung, den bisherigen Tagesertrag und den bisherigen Gesamtertrag aller angeschlossenen Wechselrichter. -
Seite 43: Erklärung Der Statussymbole
8.1.1 Erklärung der Statussymbole Dieses Kapitel erklärt die Bedeutung der verschiedenen Statussymbole auf der Weboberfläche der Sunny WebBox. In den folgenden Beispielen ist jeweils das Symbol eines Sunny Boy dargestellt. Die Benutzeroberfläche der Sunny WebBox zeigt andere Geräte in der PV-Anlage mit entsprechenden Symbolen an. -
Seite 44: Übersicht Nach Gerätetypen
Bedienung SMA Solar Technology AG 8.1.3 Übersicht nach Gerätetypen In der Geräteansicht gibt das rechte Fenster eine Übersicht über alle Geräte einer Gruppe. Wählen Sie einen Gerätetyp in der Geräteansicht, um alle Geräte dieses Typs anzeigen zu lassen. 8.1.4 Übersicht über einzelnes Gerät Wählen Sie ein bestimmtes Gerät in der Geräteansicht oder in der Strukturansicht, um die... -
Seite 45: Geräte Erfassen
2. Im Feld „Gesamtzahl der zu erfassenden Geräte“ die Anzahl der Geräte eingeben, die an der Sunny WebBox angeschlossen sind. 3. [Erfassung starten] wählen. ☑ Die Sunny WebBox beginnt mit der Erfassung aller Geräte und zeigt den Fortschritt der Erfassung an. Sobald alle Geräte erfasst wurden, meldet die Sunny WebBox „### Geräteerfassung beendet ###“. -
Seite 46: Ereignisbericht Anzeigen
SensorBox Geräten muss zusätzlich die Einheit für die Umgebungstemperatur, Modultemperatur und Windgeschwindigkeit übereinstimmen. 7. [Speichern] wählen. ☑ Die Sunny WebBox stellt den gewünschten Wert am Gerät bzw. an den Geräten ein. Wenn die Sunny WebBox den Wert geändert hat, meldet sie „### Parameter- Änderung beendet ###“. -
Seite 47: Anlagendaten Verwalten
9 Anlagendaten verwalten 9.1 Hinweise zu den Anlagendaten Die Sunny WebBox speichert die Daten aller erfassten Geräte. Die Sunny WebBox stellt die Daten in verschiedenen Formaten zur Verfügung. Je nach der gewünschten Darstellungsart der Daten müssen unterschiedliche Voraussetzungen erfüllt sein. Die folgenden Kapitel nennen die Voraussetzungen und nötigen Einstellungen, um die Daten anzuzeigen. -
Seite 48: Sunny Webbox In Sunny Portal Registrieren
13. Im Feld „Letzte Portalregistrierung“ [Registrieren] wählen. Das Passwort für Sunny Portal wird an die angegebene E-Mail‑Adresse gesendet. ☑ Der Datenversand der Sunny WebBox an Sunny Portal ist eingerichtet. Auf der Seite „WebBox > Info“ können Sie erkennen, wann die Sunny WebBox zum letzten Mal erfolgreich Daten übertragen hat. SWebBox-TDE101232... -
Seite 49: Datenversand An Sunny Portal Aktivieren/Deaktivieren
• Die eingestellte Anlagenkennung der Sunny WebBox wurde über die Reset-Taste zurückgesetzt. • Die Sunny WebBox wurde durch eine andere Sunny WebBox ausgetauscht. Führen Sie folgende Schritte aus, um die Anlagenkennung der Sunny WebBox für Sunny Portal anzupassen: 1. Auf Sunny Portal anmelden (www.SunnyPortal.de). -
Seite 50: Zugriff Auf Die Sunny Webbox Über Sunny Portal
Internetverbindung aufbauen. Bei entsprechender Konfiguration Ihres Routers haben Sie die Möglichkeit, über Sunny Portal auf Ihre Sunny WebBox zuzugreifen. In Sunny Portal finden Sie die IP-Adresse, mit der die Sunny WebBox zuletzt eine Verbindung zu Sunny Portal aufgebaut hat, unter „Geräteübersicht > Geräteeigenschaften“. Die IP-Adresse wird bei jeder Datenübertragung durch die Sunny WebBox aktualisiert. -
Seite 51: Schreibrechte Und Leserechte Für Ftp-Server Festlegen
☑ Der FTP-Server ist eingerichtet. Sie können den FTP-Server zum Beispiel über den Webbrowser erreichen. 9.3.2 FTP-Server über den Webbrowser aufrufen Um mit einem Webbrowser, zum Beispiel dem Internet Explorer, auf die Sunny WebBox zuzugreifen, führen Sie folgende Schritte aus: 1. Webbrowser starten. -
Seite 52: Ftp-Push-Funktion
Anlagendaten verwalten SMA Solar Technology AG 9.4 FTP-Push‑Funktion Die Sunny WebBox verfügt über eine FTP-Push‑Funktion. Mit dieser Funktion kann die Sunny WebBox die gesammelten Daten Ihrer PV-Anlage (als xml-Datei) auf einen FTP-Server laden. Testen der FTP-Push‑Funktion Sie können die FTP-Push‑Funktion auch mit einem FTP-Server testen, den Sie lokal auf Ihrem Computer installieren. -
Seite 53: Ftp-Push-Funktion Testen
10. Im Feld „FTP Verbindung testen“ die Schaltfläche [testen] wählen. ☑ Die Sunny WebBox überträgt eine Testdatei auf den FTP-Server. 11. Prüfen, ob die Sunny WebBox die Testdatei erfolgreich auf den FTP-Server übertragen hat. – FTP‑Verbindungstest erfolgreich: prüfen Sie den Inhalt der Testdatei (siehe Abschnitt 9.5 „HTTP-Download über die Benutzeroberfläche“... -
Seite 54: Erfasste Daten Auf Sd-Karte Speichern
Datenmenge kann der Schreibprozess einige Zeit dauern (z. B. beim Einstecken einer leeren SD-Karte). Sobald Sie die SD-Karte in die Sunny WebBox stecken, kopiert die Sunny WebBox alle Daten vom internen auf den externen Speicher (SD-Karte). Die Sunny WebBox speichert solange neue Daten auf der SD-Karte, wie die SD-Karte eingesteckt ist. -
Seite 55: Datenverdichtung Einstellen
Die Sunny WebBox legt einen Dateiordner auf der SD-Karte an. Der Name des Dateiordners lautet „WebBox_[SerienNummer]“. „[SerienNummer]“ bezeichnet die Seriennummer der jeweiligen Sunny WebBox. Die Sunny WebBox legt in ihrem Dateiordner für jeden Tag einen Unterordner an. In den Unterordnern legt die Sunny WebBox die erfassten Datenwerte ab. Wenn die SD-Karte ihre Speicherkapazität erreicht hat (LED „MEMORY“... -
Seite 56: Einstellungen
3. Im Feld „Zeitzone (UTC-Offset)“ die entsprechende Zeitzone auswählen. Automatische Zeitsynchronisation Die Sunny WebBox gleicht bei aktiver „Automatischer Zeitsynchronisation“ die aktuelle Uhrzeit mit Sunny Portal ab. Dies geschieht bei jeder Datenübertragung zu Sunny Portal. Die Sunny WebBox baut keine zusätzliche Verbindung auf. Zur automatischen Zeitsynchronisation muss Sunny Portal aktiviert sein. -
Seite 57: Betreibername Einstellen
• Sunny SensorBox • Sunny Central (nur US-Ausführung) „ETHERNET“ • alle Sunny Centrals (außer US-Ausführung) 3. Wenn SMA-COM ausgewählt, [Speichern] wählen und weiter mit Kapitel 10.2.1 „SMA-COM einstellen“ (Seite 58). oder Wenn ETHERNET ausgewählt, [Speichern] wählen und weiter mit Kapitel 10.2.2 „ETHERNET einstellen“ (Seite 59). -
Seite 58: Sma-Com Einstellen
Einstellungen SMA Solar Technology AG 10.2.1 SMA-COM einstellen Wenn die Geräte Ihrer PV-Anlage über SMA-COM mit der Sunny WebBox kommunizieren sollen, müssen Sie diese Kommunikationsart einrichten. Protokolle zur Datenübertragung Die SMA Wechselrichter nutzen eigene Protokolle zur Datenübertragung. Seit dem Jahr 2000 nutzen die Wechselrichter das Datenprotokoll „SMA-NET“. Ältere Wechselrichter nutzen das Datenprotokoll „SUNNY-NET“. -
Seite 59: Ethernet Einstellen
Netzwerkeinstellungen über einen DHCP-Server dynamisch beziehen lassen. Wenn Sie möchten, dass die Sunny WebBox über das Internet erreichbar ist, sodass Sie z. B. über das Sunny Portal direkt auf die Sunny WebBox zugreifen können, müssen Sie in Ihrem Router eine Port-Umleitung einrichten. -
Seite 60: Dhcp Aktivieren
1. Im Feld „Virtueller öffentlicher HTTP-Port“ den Port eingeben, der im Router für den HTTP-Zugang freigegeben ist. Über diesen Port ist der Webserver der Sunny WebBox aus dem Internet aufrufbar. 2. Im Feld „Webserver-Port“ den Port eingeben, über den der Webserver der Sunny WebBox zu erreichen ist. SWebBox-TDE101232... -
Seite 61: Modem-Einwahl Erlauben
SMA Solar Technology AG Einstellungen 3. Im Feld „Webservice-Port“ den Port eingeben, über den die Daten der Sunny WebBox an Sunny Portal versendet werden und die Sunny WebBox Firmware‑Updates lädt. 4. Im Feld „Modbus verwenden“ „ja“ wählen, um das Modbus-Protokoll für die Sunny WebBox- Kommunikation zu verwenden. -
Seite 62: Signalstärke Des Gsm-Modems Testen
• Merkzettel mit Passwörtern nie offen liegen lassen. Prüfen Sie die Qualität Ihres Passwortes. Ändern Sie gegebenenfalls Ihr Passwort in ein sicheres Passwort. Bei Erstinstallation der Sunny WebBox (es sind noch keine Geräte erfasst), fordert die Benutzeroberfläche Sie auf, das Standardpasswort zu ändern. -
Seite 63: Qualität Von Passwörtern
Passwörter in die Stufen „sehr unsicher“, „unsicher“, „ausreichend“, „sicher“ und „sehr sicher“ ein. Wählen Sie nur Passwörter, deren Sicherheit mindestens der Qualitätsstufe „sicher“ entspricht. 5. [Speichern] wählen. ☑ Das neue Passwort ist bei der nächsten Anmeldung an der Sunny WebBox aktiv. Technische Beschreibung SWebBox-TDE101232... -
Seite 64: Daten-Upload Einstellen
SMA Solar Technology AG 10.6 Daten-Upload einstellen Über die Einstellung der Upload-Häufigkeit legen Sie fest, wie oft am Tag sich die Sunny WebBox mit Sunny Portal oder dem externen FTP-Server verbindet. Weiterhin können Sie das Zeitfenster festlegen, in dem sich die Sunny WebBox mit Sunny Portal oder dem externen FTP-Server verbindet. Alle Einstellungen zum Daten-Upload beziehen sich sowohl auf den Daten-Upload zu Sunny Portal, als auch auf den Daten-Upload zu einem externen FTP-Server. -
Seite 65: Csv-Datenformat Einstellen
SMA Solar Technology AG Einstellungen 10.7 CSV-Datenformat einstellen 1. Auf der Benutzeroberfläche „WebBox > Aufzeichnung“ wählen. 2. Im Feld „Format“ den Wert „CSV“ wählen. 3. [Konfigurieren] wählen. ☑ Die Seite zur Konfiguration des CSV-Datenformats öffnet sich. 4. Im Feld „Dateinamen-Format“ die gewünschte Formatierung des Dateinamens auswählen. -
Seite 66: Aktive Alarmierung Im Fehlerfall
10.8 Aktive Alarmierung im Fehlerfall 10.8.1 Hinweise zur aktiven Alarmierung im Fehlerfall Die Sunny WebBox kann Sie per E-Mail über aufgetretene Ereignisse vom Typ Fehler informieren. Hierfür ist eine Internetverbindung erforderlich. Bei einer Sunny WebBox mit GSM-Modem kann die Alarmierung zusätzlich über SMS erfolgen. Dadurch können Sie schnell auf Fehler in Ihrer PV-Anlage reagieren und Ausfallzeiten minimieren. -
Seite 67: Aktive Alarmierung Im Fehlerfall Aktivieren/Deaktivieren
Test-E‑Mail nicht versendet wurde, prüfen Sie den Spam-Ordner Ihres E-Mail Postfachs, die lokalen Netzwerkeinstellungen (siehe Seite 25) bzw. die Einstellungen und die Signalstärke des GSM-Modems (siehe Seite 27). 8. Wenn ein GSM-Modem in der Sunny WebBox installiert ist, im Feld „Fehler als SMS versenden“ eine Auswahl treffen: „ja“... -
Seite 68: Service-Funktionen
SMA Solar Technology AG 11 Service-Funktionen 11.1 Firmware-Update Sie haben die Möglichkeit, die Firmware der Sunny WebBox zu aktualisieren. Das Update kann mit oder ohne Sunny Portal-Zugang erfolgen. Die Einstellungen und Daten der Sunny WebBox bleiben beim Firmware‑Update erhalten. Sie können die Firmware der Sunny WebBox auf folgende Arten aktualisieren: •... -
Seite 69: Firmware-Update Automatisch Durchführen
☑ Die Seite „System Informationen“ öffnet sich. Wenn eine neue Version der Firmware verfügbar ist, wird die neue Version angezeigt. 2. Wenn eine Version verfügbar ist, [Aktualisieren] wählen. ☑ Die Sunny WebBox lädt und installiert die neue Firmware. 11.1.2 Firmware-Update über SD-Karte durchführen Formatieren der SD-Karte Verwenden Sie nur SD-Karten, die mit dem Dateisystem FAT32 formatiert sind. - Seite 70 6. Prüfen, ob die Sunny WebBox über die Benutzeroberfläche erreichbar ist. 7. Wenn die Sunny WebBox über die Benutzeroberfläche erreichbar ist, können Sie die SD-Karte entfernen. Wenn die Sunny WebBox nicht über die Benutzeroberfläche erreichbar ist, SD-Karte nicht entfernen. ☑ Das Firmware-Update ist durchgeführt. SWebBox-TDE101232 Technische Beschreibung...
-
Seite 71: Sunny Webbox Anhalten
Sunny WebBox durch Ziehen des Steckernetzteils aus der Steckdose anhalten Datenverlust bei Trennung der Sunny WebBox vom Stromnetz. Ziehen Sie nicht das Steckernetzteil der Sunny WebBox aus der Steckdose, wenn die LED „MEMORY“ orange blinkt. 1. Steckernetzteil aus der Steckdose ziehen. -
Seite 72: Sunny Webbox Zurücksetzen
Wenn Sie die Sunny WebBox nur neu starten wollen, ohne die Einstellungen zurückzusetzen, siehe Kapitel 11.2 „Sunny WebBox anhalten“ (Seite 71). Datensicherung Bevor Sie die Sunny WebBox zurücksetzen, notieren Sie sich alle Einstellungen wie z. B. Netzwerk- oder Portaleinstellungen. Sichern Sie auch die Daten Ihrer PV-Anlage, um Datenverlust zu vermeiden. -
Seite 73: Sunny Webbox Über Die Benutzeroberfläche Zurücksetzen
3. „Werkseinstellungen“ wählen. ☑ Dialog mit Sicherheitsabfrage öffnet sich. 4. [Bestätigen] wählen. ☑ Die Sunny WebBox setzt sich auf die Werkseinstellungen zurück und schaltet ihren Webserver ab. 5. Wenn die LED „POWER“ grün leuchtet und die restlichen LEDs rot leuchten, Steckernetzteil aus der Steckdose ziehen. -
Seite 74: Gerätebeschreibung Löschen
SMA Solar Technology AG Sunny WebBox über die Reset-Taste zurücksetzen Das Loch für die Reset-Taste befindet sich ab Sunny WebBox Version E1 auf der Rückseite der Sunny WebBox unter dem oberen linken Fuß. Sie müssen die Reset-Taste bei eingeschalteter Sunny WebBox drücken. -
Seite 75: Wartung Und Pflege
Flüssigkeit. Sunny WebBox ist nicht wasserdicht. • Sunny WebBox vor Nässe schützen. • Verwenden Sie für die Reinigung der Sunny WebBox nur ein leicht feuchtes Tuch, damit kein Wasser in das Gerät eindringt. Bei stärkeren Verschmutzungen können Sie das Tuch mit einem nicht scheuernden, nicht ätzenden Reiniger anfeuchten. -
Seite 76: Außerbetriebnahme
Netzwerk verbunden ist, Ethernet-Kabel von der Sunny WebBox abziehen. 5. RS485-Stecker von der Sunny WebBox abziehen. 6. Wenn die Sunny WebBox auf einer Hutschiene montiert ist, Gehäuse der Sunny WebBox von der Hutschiene abnehmen: Gehäuse leicht nach oben drücken und Sunny WebBox von Hutschiene abnehmen. -
Seite 77: Fehlersuche
SMA Solar Technology AG Fehlersuche 14 Fehlersuche Problem Ursache Behebung Die Sunny WebBox ist Die Netzwerkverbindung der Prüfen Sie, ob die Sunny WebBox an nicht über die Sunny WebBox ist das Netzwerk angeschlossen ist. Prüfen Benutzeroberfläche unterbrochen. Sie das Netzwerkkabel und alle erreichbar. - Seite 78 Fehlersuche SMA Solar Technology AG Problem Ursache Behebung Sunny WebBox stellt Die Einstellungen für das Prüfen Sie die Einstellungen des keine Verbindung über GSM‑Modem sind nicht korrekt. GSM‑Modems (siehe Kapitel GSM‑Modem her. 10.4.1 „Verbindung testen“ (Seite 61)). Führen Sie einen Verbindungstest durch (siehe Kapitel 10.4.1 „Verbindung...
- Seite 79 Informationen zur Verkabelung am RS485 Kommunikationsbus entnehmen Sie dem RS485-Verkabelungsprinzip- Poster. Prüfen Sie, ob das RS485-Kabel korrekt an der Sunny WebBox angeschlossen ist. Prüfen Sie alle Anschlüsse (siehe Kapitel 6.8.2 „Sunny WebBox an den RS485-Kommunikationsbus anschließen“ (Seite 35)). Prüfen Sie die Terminierung und die...
- Seite 80 FTP- Microsoft Internet Explorer führt FileZilla), um die Daten vom internen FTP- Download veraltete dazu, dass eine veraltete Server der Sunny WebBox zu laden. Daten der Sunny Version der Daten von der WebBox. Sunny WebBox geladen wird. SWebBox-TDE101232...
- Seite 81 (siehe Kapitel 10.6 „Daten-Upload Upload-Versuch. Die einstellen“ (Seite 64)). Datenübertragung wird neu gestartet. Nach Austausch einer Die Sunny WebBox, die als Weisen Sie dem Austauschgerät die Sunny WebBox Austauschgerät geliefert wird, Anlagenkennung der alten Anlage zu erscheinen in Sunny meldet sich mit einer neuen (siehe Kapitel 9.2.3 „Anlagenkennung...
- Seite 82 Er muss hierbei keine Rücksicht auf die anderen Geräte nehmen. Sind mehrere Master am Kommunikationsbus angeschlossen, blockieren die Geräte sich gegenseitig. LED „SYSTEM“ leuchtet Das Betriebssystem der Sunny Wenden Sie sich an die SMA Serviceline rot. WebBox ist beschädigt. SWebBox-TDE101232 Technische Beschreibung...
-
Seite 83: Anhang
WebBox zugreifen können (siehe Kapitel 10.3 „Ethernet-Netzwerk“ (Seite 59)). 1. Gegebenenfalls Schreibschutz der SD-Karte entfernen. 2. SD-Karte mit den Kontakten nach unten und vorne in die Sunny WebBox einstecken (siehe Kapitel 9.6 „Erfasste Daten auf SD-Karte speichern“ (Seite 54)). ☑ LED „MEMORY“ blinkt orange. Die Sunny WebBox legt einen Dateiordner auf der SD-Karte an. -
Seite 84: Aufbau Der Datei Config.xml
Benutzerkennung für Sunny Portal DHCP Zeigt bei aktivierter DHCP-Nutzung „true“, bei deaktivierter DHCP-Nutzung „false“. IP-Adresse Eingestellte oder vom DHCP-Server bezogene IP-Adresse der Sunny WebBox. SubNetMask Eingestellte oder vom DHCP-Server bezogene Subnet-Maske der Sunny WebBox. Gateway Eingestellte oder vom DHCP-Server bezogene Gateway-Adresse der Sunny WebBox. -
Seite 85: Aufbau Der Datei Info.xml
<Created>2009-07-21T15:43:20</Created> <Version>1.50</Version> <OSVersion>1.26</OSVersion> </Info> Beschreibung der XML-Tags Einstellung Bedeutung SerialNumber Seriennummer der Sunny WebBox. MacAddress Hardware-Adresse der Sunny WebBox. Created Zeitpunkt des Tests der FTP-Push‑Verbindung. Version Firmware-Version der Sunny WebBox. OSVersion Version des Betriebssystems der Sunny WebBox. Technische Beschreibung SWebBox-TDE101232... -
Seite 86: Aufbau Einer Xml-Daten-Datei
Anhang SMA Solar Technology AG 15.5 Aufbau einer XML-Daten-Datei <?xml version="1.0" encoding="utf-8"?> <WebBox> <Info> <Created>2010-02-10T01:37:04</Created> <Culture>de</Culture> </Info> <MeanPublic> <Key>WR38-006:2000333615:Ipv</Key> <First>10.360</First> <Last>20.225</Last> <Min>10.360</Min> <Max>20.225</Max> <Mean>14.425071</Mean> <Base>14</Base> <Period>900</Period> <TimeStamp>2010-06-23T16:30:38</TimeStamp> <MeanPublic> (...) </MeanPublic> <WebBox> Beschreibung der XML-Tags Einstellung Bedeutung Info Information Created Erzeugungsdatum Culture... -
Seite 87: Sunny Webbox Mit Gsm-Modem
WebBox unterstützt keine weiteren Datendienste. Zu einer Standard SIM-Karte mit zusätzlicher Datenfreischaltung gehören zwei Telefonnummern (Multi-Numbering). Die Datenfreischaltung können Sie beim Dienstanbieter bei Vertragsabschluss beantragen. Abgehende Datenverbindungen von der Sunny WebBox (Einwahl bei einem Internet-Dienstanbieter) sind ohne zusätzliche Datennummer möglich. 15.6.2 Auswahl des GSM-Tarifs Zur Auswahl des richtigen GSM-Tarifs ist das anfallende Datenvolumen der angeschlossenen Geräte... -
Seite 88: Gsm-Kartenvertäge Innerhalb Deutschlands
(Stand: 01.07.2010) 15.6.4 SIM-Karte nachrüsten Dieses Kapitel beschreibt, wie Sie eine SIM-Karte nachrüsten. Sie müssen eine SIM‑Karte nur nachrüsten, wenn Sie die Sunny WebBox mit folgender Bestelloption bestellt haben: SUNNYWEBBOX-x5xx (integriertes GSM-Modem aber ohne eingebaute SIM‑Karte). ACHTUNG! Beschädigung oder Zerstörung der Sunny WebBox durch elektrostatische Entladung (ESD). -
Seite 89: Sim-Karte Austauschen
ACHTUNG! Beschädigung oder Zerstörung der Sunny WebBox durch elektrostatische Entladung (ESD). • Installationsarbeiten an der Sunny WebBox dürfen nur durch qualifiziertes Personal erfolgen. • Vermeiden Sie Berührungen mit Bauteilanschlüssen und Steckerkontakten. • Erden Sie sich, bevor Sie Arbeiten am Gerät vornehmen. - Seite 90 Anhang SMA Solar Technology AG 4. Bisherige SIM-Karte aus der Sunny WebBox entfernen. 5. Neue SIM-Karte in die Sunny WebBox einlegen. 6. Deckel der Sunny WebBox auf das Gehäuse setzen und festschrauben. ☑ Die SIM-Karte ist ausgetauscht. SWebBox-TDE101232 Technische Beschreibung...
-
Seite 91: Sunny Webbox Über Integriertes Analog-Modem Aufrufen
SMA Solar Technology AG Anhang 15.6.6 Sunny WebBox über integriertes Analog-Modem aufrufen Dieses Kapitel beschreibt, wie Sie von einem beliebigen Computer mit Modem die Sunny WebBox über das integrierte Modem aufrufen. Der Computer muss mit einem Analog-Modem oder einem ISDN-Modem mit CAPI-Treiber ausgestattet sein. - Seite 92 Wenn Sie sich nicht sicher sind, „Alle Benutzer“ wählen. 9. [Weiter] wählen. ☑ Dialog „Internetkontoinformation“ öffnet sich. 10. „Benutzername“ („User“ oder „Installateur“) eingeben. Die Auswahl der Benutzergruppe beeinflusst nicht die Zugriffsrechte auf die Sunny WebBox. 11. Nutzerpasswort eingeben. 12. [Weiter] wählen. ☑ Eine Zusammenfassung wird angezeigt.
-
Seite 93: Zubehör
16 Zubehör 16.1 Outdoor-GSM-Antenne Antenne mit 10‑m‑Antennenkabel (vorkonfektioniert) Antennenwinkel Schrauben Dübel 16.2 SD-Karten 128 MB SMA Bestellnummer: SD-Card 128 MB 512 MB SMA Bestellnummer: SD-Card 512 MB 1 GB SMA Bestellnummer: SD-Card 1 GB 2 GB SMA Bestellnummer: SD-Card 2 GB 16.3 RS485-Kommunikationskabel SMA Kommunikationskabel: COMCAB-OUTxxxx *erhältlich in den Längen xxxx = 100 m / 200 m / 500 m / 1000 m... -
Seite 94: Technische Daten
Technische Daten SMA Solar Technology AG 17 Technische Daten 17.1 Sunny WebBox Mechanische Größen Maße in B x H x T 255 mm x 130 mm x 57 mm Gewicht 750 g Spannungsversorgung Typische Leistungsaufnahme Maximale Leistungsaufnahme 10 W Umweltbedingungen Umgebungstemperatur ‒20 °C … +65 °C Relative Luftfeuchtigkeit 5 % …... -
Seite 95: Steckernetzteil
SMA Solar Technology AG Technische Daten 17.2 Steckernetzteil Mechanische Größen Maße in B x H x T 107,8 mm x 57,5 mm x 33,5 mm Gewicht 300 g Spannungsversorgung Spannung 100 V − 240 V AC, 50/60 Hz Nennstrom 0,8 A... -
Seite 96: Kontakt
Kontakt SMA Solar Technology AG 18 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Serviceline. Wir benötigen die folgenden Daten, um Ihnen gezielt helfen zu können: • Betriebssystem Ihres Computers • Software-Version Ihrer Sunny WebBox • Seriennummer und Hardware-Version Ihrer Sunny WebBox •... -
Seite 99: Haftungsausschluss
Die Nutzung der mitgelieferten von der SMA Solar Technology AG hergestellten Software unterliegt zusätzlich den folgenden Bedingungen: • Die SMA Solar Technology AG lehnt jegliche Haftung für direkte oder indirekte Folgeschäden, die sich aus der Verwendung der von SMA Solar Technology AG erstellten Software ergeben, ab. Dies gilt auch für die Leistung beziehungsweise Nicht- Leistung von Support-Tätigkeiten. - Seite 100 SMA Solar Technology AG www.SMA.de...
