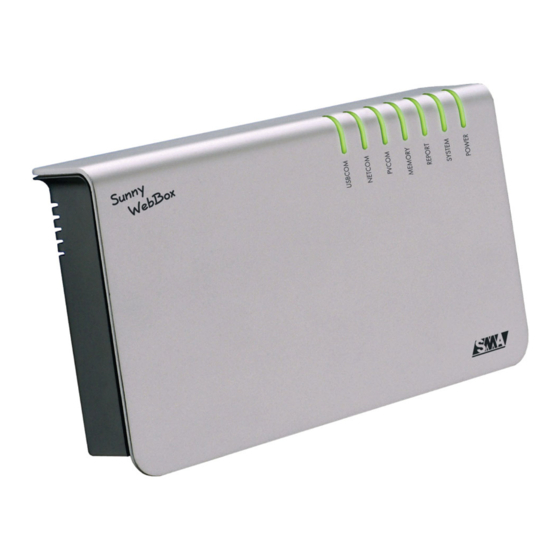

SMA SUNNY WEBBOX Bedienungsanleitung
Gerät zur überwachung von anlagen
Vorschau ausblenden
Andere Handbücher für SUNNY WEBBOX:
- Handbuch (100 Seiten) ,
- Bedienungsanleitung (93 Seiten) ,
- Technische beschreibung (92 Seiten)
Verwandte Anleitungen für SMA SUNNY WEBBOX
Inhaltszusammenfassung für SMA SUNNY WEBBOX
- Seite 1 Gerät zur Überwachung von Anlagen SUNNY WEBBOX Bedienungsanleitung SWebBox-BA-de-36 | Version 3.6...
-
Seite 2: Rechtliche Bestimmungen
Fehlende Kennzeichnung bedeutet nicht, eine Ware oder ein Zeichen seien frei. Die BLUETOOTH® Wortmarke und Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Verwendung dieser Marken durch die SMA Solar Technology AG erfolgt unter Lizenz. Modbus® ist ein eingetragenes Warenzeichen der Schneider Electric und ist lizensiert durch die Modbus Organization, Inc. -
Seite 3: Inhaltsverzeichnis
Schreibweisen........10 Sunny WebBox ....... . . 11 Sicherheit . - Seite 4 An Sunny WebBox an- und abmelden ....37 An Sunny WebBox anmelden ......37 Von Sunny WebBox abmelden .
- Seite 5 SMA-COM einstellen ........
- Seite 6 Sunny WebBox durchführen ........
- Seite 7 17.1 Sunny WebBox........90 17.2...
- Seite 8 Inhaltsverzeichnis SMA Solar Technology AG / SMA America, LLC SWebBox-BA-de-36 Bedienungsanleitung...
-
Seite 9: Hinweise Zu Dieser Anleitung
Detaillierte Informationen zu den angeschlossenen Geräten erhalten Sie in den Anleitungen der Geräte. 1.1 Gültigkeitsbereich Diese Anleitung gilt für die Sunny WebBox ab Hardware-Version M1 und ab Firmware-Version 1.61. 1.2 Weiterführende Informationen Weiterführende Informationen zur Sunny WebBox finden Sie im Internet unter www.SMA‑Solar.com im Download-Bereich: •... -
Seite 10: Verwendete Symbole
Ein Hinweis kennzeichnet Informationen, die für den optimalen Betrieb des Produktes wichtig sind. 1.4 Schreibweisen In dieser Anleitung wird die Benennung Photovoltaikanlage durch PV-Anlage abgekürzt. SMA Solar Technology AG, SMA America, LLC und SMA Solar Technology Canada Inc. werden durch SMA abgekürzt. Formatierung Bedeutung [Speichern] Schaltflächen stehen in eckigen Klammern []. -
Seite 11: Sunny Webbox
2 Sunny WebBox Die Sunny WebBox stellt als zentrale Kommunikationsschnittstelle die Verbindung zwischen der PV‑Anlage und ihrem Betreiber her. Die Sunny WebBox sammelt und dokumentiert alle Daten der angeschlossenen Geräte und ermöglicht so die lückenlose Überwachung der PV-Anlage. Über eine Internetverbindung stellt die Sunny WebBox dem Betreiber alle erfassten Daten zur Verfügung. - Seite 12 Die Sunny WebBox informiert den Betreiber über die Vorgaben des Netzbetreibers. Mit der Sunny SensorBox kann der Betreiber seine Anlage über die Sunny WebBox zusätzlich erweitern. Die Sunny SensorBox erfasst die Umweltdaten an der PV-Anlage, die für eine Leistungsüberwachung relevant sind.
-
Seite 13: Sicherheit
3 Sicherheit 3.1 Bestimmungsgemäße Verwendung Die Sunny WebBox ist ein Datenlogger, der die Daten einer PV-Anlage erfasst, protokolliert und zum Abruf zur Verfügung stellt. Die Sunny WebBox kann Vorgaben des Netzbetreibers über die Power Reducer Box empfangen und an die Wechselrichter der PV-Anlage weiterleiten. Die Sunny WebBox eignet sich zur Überwachung von PV-Anlagen beliebiger Größe. -
Seite 14: Sicherheitshinweise
Datensicherheit • Sie können die Sunny WebBox an das Internet anschließen. Der Anschluss an das Internet beinhaltet jedoch ein Sicherheitsrisiko. SMA empfiehlt, das Anmeldepasswort nach der Erstinstallation zu ändern und es vor dem Zugriff unberechtigter Dritter zu schützen. Wählen Sie für Ihr Passwort eine Kombination aus Zahlen und Buchstaben mit mindestens 8 Zeichen (siehe... -
Seite 15: Lieferumfang
CD mit Bedienungsanleitung und Sunny WebBox Assistant Schnelleinstieg zur Inbetriebnahme SD-Karte — in SD-Karten-Slot der Sunny WebBox geschoben (nur bei Bestelloption Sunny WebBox mit SD-Karte) Modem‑Kabel mit RJ11‑Stecker und RJ11 auf TAE‑Adapter (nur bei Bestelloption der Sunny WebBox mit analogem Modem) Bedienungsanleitung SWebBox-BA-de-36... -
Seite 16: Geräteübersicht
Geräteübersicht SMA Solar Technology AG / SMA America, LLC 5 Geräteübersicht 5.1 Typenschild Das Typenschild identifiziert die Sunny WebBox eindeutig. Das Typenschild befindet sich auf der Rückseite des Gehäuses. Position Bezeichnung Erklärung Serien Nr.: Seriennummer des Geräts Serial No.: Version: Hardware-Version des Geräts... - Seite 17 SMA Solar Technology AG / SMA America, LLC Geräteübersicht LED-Bezeichnung Zustand Bedeutung NETCOM grün blinkend Die Sunny WebBox sendet Daten an Sunny Portal oder per FTP-Push an den FTP-Server. grün leuchtend Die letzte Datensendung an Sunny Portal/FTP-Push war erfolgreich. rot leuchtend Die letzte Datensendung an Sunny Portal/FTP-Push ist fehlgeschlagen.
-
Seite 18: Übersicht Des Anschlussbereichs
Geräteübersicht SMA Solar Technology AG / SMA America, LLC 5.3 Übersicht des Anschlussbereichs Position Bezeichnung Anschluss für das GSM-Antennenkabel (optional) Anschluss für das Steckernetzteil Jumpersteckplatz J1 SMACOM AUXCOM (ohne Funktion) Jumpersteckplatz J2 Modem‑Anschluss USB-Anschluss Client (ohne Funktion) USB-Anschluss Host (ohne Funktion) -
Seite 19: Inbetriebnahme
• Sunny WebBox ohne den Sunny WebBox Assistant in Betrieb nehmen Sunny WebBox mit dem Sunny WebBox Assistant in Betrieb nehmen Der Sunny WebBox Assistant ist eine Software, die Sie bei der Inbetriebnahme der Sunny WebBox unterstützt. Sie finden den Sunny WebBox Assistant auf der mitgelieferten CD und im Download- Bereich unter www.SMA-Solar.com. -
Seite 20: Anforderungen An Den Montage- /Aufstellungsort
6.2 Anforderungen an den Montage- /Aufstellungsort Beachten Sie die folgenden Hinweise zum Montage- /Aufstellungsort. • Die Sunny WebBox ist nur zur Montage im Innenbereich geeignet. • Die Umgebungstemperatur muss zwischen − 20 °C und +65 °C (‒4 °F … +131 °F) liegen. -
Seite 21: Sunny Webbox Direkt An Computer Anschließen
• Bei einer Gesamtlänge von maximal 50 m (164 ft) können Sie ein Kabel mit AWG26/7 verwenden. 2. Steckernetzteil mit der Sunny WebBox verbinden und in die Steckdose stecken (siehe ➁ ). ☑ Die Sunny WebBox startet und ist betriebsbereit, wenn die LED „SYSTEM“ und die LED „POWER“... -
Seite 22: Netzwerkeinstellungen Am Computer Vornehmen
6.4 Netzwerkeinstellungen am Computer vornehmen 6.4.1 Hinweise zur Netzwerkeinstellung am Computer Wenn Sie für die erste Inbetriebnahme der Sunny WebBox nicht den Sunny WebBox Assistant verwenden, nehmen Sie manuell Netzwerkeinstellungen am Computer vor. Dazu stellen Sie zunächst den Computer auf den Netzwerkbereich der Sunny WebBox bei Auslieferung ein. Die Einstellungen sind für folgende Betriebssysteme beschrieben:... - Seite 23 – Wenn die Felder „Standardgateway“, „Bevorzugter DNS-Server“ und „Alternativer DNS-Server“ Einträge enthalten, diese Einträge löschen. 9. [OK] wählen. 10. Im Fenster „Eigenschaften von LAN-Verbindung“ [OK] wählen. ☑ Der Computer ist auf die Netzwerkeinstellungen der Sunny WebBox eingestellt. Bedienungsanleitung SWebBox-BA-de-36...
-
Seite 24: Windows Xp, Windows 2000
1. Computer starten. 2. In Windows „Start > Einstellungen > Netzwerkverbindungen“ wählen. 3. Doppelklick auf die LAN-Verbindung, über die die Sunny WebBox verbunden ist. – Falls Windows mehrere LAN-Verbindungen anzeigt, sind wahrscheinlich mehrere Netzwerkanschlüsse im Computer eingebaut. Achten Sie darauf, dass Sie den richtigen Netzwerkanschluss wählen, mit dem der Computer an die Sunny WebBox angeschlossen... -
Seite 25: Das Erste Mal An Sunny Webbox Anmelden
Inbetriebnahme 8. [OK] wählen. 9. Im Fenster „Eigenschaften von LAN-Verbindung“ [OK] wählen. ☑ Der Computer ist auf die Netzwerkeinstellungen der Sunny WebBox eingestellt. 6.5 Das erste Mal an Sunny WebBox anmelden Die Sunny WebBox unterscheidet zwischen 2 Benutzergruppen: Benutzer und Installateur. - Seite 26 – Falls sich die Seite nicht öffnet, siehe Kapitel 14 „Fehlersuche“ (Seite 76). 3. Als Installateur anmelden. Das Passwort bei Auslieferung für den Installateur ist „sma“. ☑ Die Startseite der Sunny WebBox öffnet sich. Sie können nun die Sunny WebBox für das lokale Netzwerk konfigurieren (siehe Seite 27).
-
Seite 27: Sunny Webbox Für Das Lokale Netzwerk Konfigurieren
2. Im Feld „IP-Adresse beziehen“ „dynamisch (DHCP)“ wählen. 3. [Speichern] und [Bestätigen] wählen. ☑ In der Sunny WebBox ist DHCP aktiviert. Sie können die Sunny WebBox nun an das lokale Netzwerk anschließen. Tipp: Die aktuellen Netzwerkeinstellungen der Sunny WebBox können Sie auf der Benutzeroberfläche unter „WebBox >... -
Seite 28: Statische Netzwerkeinstellungen Der Sunny Webbox Vornehmen
1. Auf der Benutzeroberfläche der Sunny WebBox „WebBox > Einstellungen > Netzwerk“ wählen. 2. Im Feld „IP-Adresse beziehen“ den Wert „statisch“ wählen. 3. Im Feld „IP-Adresse“ die statische IP-Adresse eingeben, unter der die Sunny WebBox im lokalen Netzwerk erreichbar sein soll (siehe Kapitel 15.2 „IP-Adresse in einem lokalen Netzwerk vergeben“ (Seite 82)). -
Seite 29: Sunny Webbox Für Den Modembetrieb Konfigurieren
• Bei einer Gesamtlänge von maximal 50 m (164 ft) können Sie ein Patch-Kabel mit AWG26/7 verwenden. 4. Steckernetzteil mit der Sunny WebBox verbinden und in die Steckdose stecken (siehe ➁ ). ☑ Die Sunny WebBox startet. Die Sunny WebBox ist betriebsbereit, wenn die LED „SYSTEM“... -
Seite 30: Modem-Einstellungen Für Die Sunny Webbox Vornehmen
– TAE‑ oder TAE‑N‑Telefonbuchse: Den mitgelieferten Adapter für RJ11 auf TAE auf das Modem‑Kabel stecken und in die Telefonbuchse stecken. ☑ Die Sunny WebBox ist an das Telefonnetz angeschlossen. Sie können nun die Modem‑Einstellungen für die Sunny WebBox vornehmen. 6.8.2 Modem‑Einstellungen für die Sunny WebBox vornehmen 1. -
Seite 31: Sunny Webbox An Wechselrichter Anschließen
Die Sunny WebBox wird mit einem Sunny Central über Ethernet verbunden. Konfigurieren Sie die Sunny WebBox für das lokale Netzwerk und verbinden Sie die Sunny WebBox über das rote Netzwerkkabel (Patch-Kabel) direkt mit der Gegenstelle (z. B. Router, Switch oder Hub) des Sunny Centrals. -
Seite 32: Sunny Webbox An Den Rs485-Kommunikationsbus Anschließen
Elektrofachkraft erfolgen. • Die Wechselrichter AC- und DC‑seitig freischalten, wie in der Wechselrichter‑Anleitung beschrieben. Dieser Abschnitt beschreibt den Anschluss der Sunny WebBox an den RS485-Kommunikationsbus. Es wird davon ausgegangen, dass sich die Sunny WebBox am Ende des RS485-Kommunikationsbusses befindet. RS485-Verkabelung und Anschlussbelegung im System Die Verkabelung und Anschlussbelegung im System entnehmen Sie dem RS485-Verkabelungsprinzip-Poster. - Seite 33 SMA Solar Technology AG / SMA America, LLC Inbetriebnahme 5. Adern mit Stecker verbinden. Belegung der Adern auf RS485-Kommunikationsbus beachten. 6. Nicht benötigte Adern bis zum Kabelmantel kürzen. 7. Stecker auf die untere Hälfte des Kabelschutzgehäuses setzen und mit dem Kabelbinder den Kabelmantel auf der unteren Hälfte des Kabelschutzgehäuses fixieren.
- Seite 34 9. Stecker in die Buchse „SMA COM“ der Sunny WebBox stecken. 10. Prüfen, ob an der Sunny WebBox am Anschluss „SMA COM“ Jumper in „J1B“ und „J1C“ stecken. Bei Auslieferung sind die Jumper gesteckt. Wenn dort keine Jumper gesteckt sind, Jumper stecken.
-
Seite 35: Sunny Webbox Montieren (Wand Oder Hutschiene)
Kommunikationsbusses befindet, muss ein Jumper auf „J1A“ gesteckt sein. Wenn dort kein Jumper steckt, den Jumper stecken. – Wenn sich die Sunny WebBox nicht an einem der beiden Endpunkte des RS485- Kommunikationsbusses befindet, darf kein Jumper auf „J1A“ stecken. Jumper auf „J1A“ entfernen. - Seite 36 Sunny WebBox auf Hutschiene montieren 1. Sunny WebBox mit beiden unteren Halterungen in die untere Kante der Hutschiene einhaken. 2. Sunny WebBox nach oben drücken und in die oberen Halterungen der Sunny WebBox einrasten lassen. ☑ Sunny WebBox ist auf Hutschiene montiert.
-
Seite 37: An Sunny Webbox An- Und Abmelden
Passwort für die Benutzergruppe Installateur: sma 1. Internetbrowser (z. B. Internet Explorer) starten. 2. Wenn Sie DHCP für die Sunny WebBox verwenden (Werkseinstellung), die URL http://WebBox“Seriennummer“ z. B. http://WebBox895903467 in die Adresszeile eingeben und die Eingabetaste drücken. Tipp: Sie können die Seriennummer auf dem Typenschild ablesen oder mit einer SD-Karte ermitteln (siehe Kapitel 15.3 „Netzwerkeinstellungen der Sunny WebBox ermitteln“... -
Seite 38: Von Sunny Webbox Abmelden
☑ Die Startseite der Sunny WebBox öffnet sich. 7.2 Von Sunny WebBox abmelden Melden Sie sich immer von der Sunny WebBox ab, wenn Sie Ihre Tätigkeiten an der Sunny WebBox beendet haben. Wählen Sie hierzu auf der Benutzeroberfläche oder oben rechts „Logout“ oder im Menü... -
Seite 39: Bedienung
Sunny WebBox sind auf jeder Seite nutzbar bzw. sichtbar. Die Navigationsleiste ist immer vorhanden. Das Untermenü passt sich dem Kontext des jeweiligen Hauptmenüpunktes an. Die Sunny WebBox bietet auf der Startseite eine Übersicht über die aktuelle Leistung, den bisherigen Tagesertrag und den bisherigen Gesamtertrag aller angeschlossenen Wechselrichter. -
Seite 40: Erklärung Der Statussymbole
8.1.1 Erklärung der Statussymbole Dieses Kapitel erklärt die Bedeutung der verschiedenen Statussymbole auf der Weboberfläche der Sunny WebBox. In den folgenden Beispielen ist jeweils das Symbol eines Sunny Boy dargestellt. Die Benutzeroberfläche der Sunny WebBox zeigt andere Geräte in der PV-Anlage mit entsprechenden Symbolen an. -
Seite 41: Strukturansicht Und Geräteansicht
SMA Solar Technology AG / SMA America, LLC Bedienung 8.1.3 Strukturansicht und Geräteansicht In der Strukturansicht und in der Geräteansicht können Sie unter „Anlage > Geräte“ weitere Daten abrufen. Strukturansicht In der Strukturansicht zeigt die Benutzeroberfläche die Geräte in der Reihenfolge an, in der die Geräte am Datenbus angeschlossen sind. -
Seite 42: Übersicht Über Einzelnes Gerät
2. Im Feld „Gesamtzahl der zu erfassenden Geräte“ die Anzahl der Geräte eingeben, die an der Sunny WebBox angeschlossen sind. 3. [Erfassung starten] wählen. ☑ Die Sunny WebBox beginnt mit der Erfassung aller Geräte und zeigt den Fortschritt der Erfassung an. Sobald alle Geräte erfasst wurden, meldet die Sunny WebBox „### Geräteerfassung beendet ###“. -
Seite 43: Geräte Parametrieren
Geräten muss zusätzlich die Einheit für die Umgebungstemperatur, Modultemperatur und Windgeschwindigkeit übereinstimmen. 7. [Speichern] wählen. ☑ Die Sunny WebBox stellt den gewünschten Wert am Gerät bzw. an den Geräten ein. Wenn die Sunny WebBox den Wert geändert hat, meldet sie „### Parameter-Änderung beendet ###“. 8. [OK] wählen. -
Seite 44: Anlagendaten Verwalten
9 Anlagendaten verwalten 9.1 Hinweise zu den Anlagendaten Die Sunny WebBox speichert die Daten aller erfassten Geräte. Die Sunny WebBox stellt die Daten in verschiedenen Formaten zur Verfügung. Je nach der gewünschten Darstellungsart der Daten müssen unterschiedliche Voraussetzungen erfüllt sein. Die folgenden Kapitel nennen die Voraussetzungen und nötigen Einstellungen, um die Daten anzuzeigen. -
Seite 45: Sunny Webbox In Sunny Portal Registrieren
13. Im Feld „Letzte Portalregistrierung“ [Registrieren] wählen. Das Passwort für Sunny Portal wird an die angegebene E-Mail‑Adresse gesendet. ☑ Der Datenversand der Sunny WebBox an Sunny Portal ist eingerichtet. Auf der Seite „WebBox > Info“ können Sie erkennen, wann die Sunny WebBox zum letzten Mal erfolgreich Daten übertragen hat. Bedienungsanleitung... -
Seite 46: Datenversand An Sunny Portal Aktivieren/Deaktivieren
• Die Sunny WebBox wurde durch eine andere Sunny WebBox ausgetauscht. • Die Sunny WebBox soll einer bereits im Sunny Portal registrierten Anlage hinzugefügt werden. Führen Sie folgende Schritte aus, um die Anlagenkennung der Sunny WebBox für Sunny Portal anzupassen: 1. -
Seite 47: Sunny Portal-Puffer Löschen
Internetverbindung aufbauen. Bei entsprechender Konfiguration Ihres Routers haben Sie die Möglichkeit, über Sunny Portal auf Ihre Sunny WebBox zuzugreifen. In Sunny Portal finden Sie die IP-Adresse, mit der die Sunny WebBox zuletzt eine Verbindung zu Sunny Portal aufgebaut hat, unter „Geräteübersicht > Geräteeigenschaften“. Die IP-Adresse wird bei jeder Datenübertragung durch die Sunny WebBox aktualisiert. -
Seite 48: Integrierter Ftp-Server
SMA Solar Technology AG / SMA America, LLC 9.3 Integrierter FTP-Server Die Sunny WebBox verfügt über einen integrierten FTP-Server. Über den FTP-Server können Sie auf CSV-Dateien oder komprimierte XML-Dateien zugreifen. Um den FTP-Server nutzen zu können, müssen Sie auf der Sunny WebBox für den FTP-Server entsprechende Schreib- und Leserechte vergeben. -
Seite 49: Ftp-Push-Funktion
SMA Solar Technology AG / SMA America, LLC Anlagendaten verwalten 9.4 FTP-Push‑Funktion Die Sunny WebBox verfügt über eine FTP-Push‑Funktion. Mit dieser Funktion kann die Sunny WebBox die gesammelten Daten Ihrer PV-Anlage auf einen FTP-Server laden. XML-Datenformat Die Daten, die per FTP-Push übertragen werden, werden immer im XML-Datenformat gespeichert. -
Seite 50: Ftp-Push-Funktion Testen
2. Im Feld „FTP-Verbindung testen“ die Schaltfläche [testen] wählen. ☑ Die Sunny WebBox überträgt eine Testdatei auf den FTP-Server. 3. Prüfen, ob die Sunny WebBox die Testdatei erfolgreich auf den FTP-Server übertragen hat. – FTP‑Verbindungstest erfolgreich: prüfen Sie den Inhalt der Testdatei (siehe Abschnitt 15.5 „Aufbau der Datei Info.xml“... -
Seite 51: Erfasste Daten Auf Sd-Karte Speichern
Schreibzugriffe auf die SD-Karte signalisiert die Sunny WebBox über die orange blinkende LED „MEMORY“. Die Sunny WebBox legt einen Dateiordner auf der SD-Karte an. Der Name des Dateiordners lautet „WebBox_[SerienNummer]“. „[SerienNummer]“ bezeichnet die Seriennummer der jeweiligen Sunny WebBox. Die Sunny WebBox legt in ihrem Dateiordner für jeden Tag einen Unterordner an. -
Seite 52: Datenverdichtung Einstellen
SMA Solar Technology AG / SMA America, LLC 9.6.1 Datenverdichtung einstellen Die Sunny WebBox kann die Daten der angeschlossenen Geräte verdichten. Hierbei bildet die Sunny WebBox einen Mittelwert über die Daten eines festgelegten Zeitraumes. Die so verdichteten Werte belegen weniger Speicherplatz in der Sunny WebBox. -
Seite 53: Einstellungen
SMA Solar Technology AG / SMA America, LLC Einstellungen 10 Einstellungen 10.1 System 10.1.1 Datum und Uhrzeit einstellen 1. Auf der Benutzeroberfläche „WebBox > Einstellungen > System“ wählen. 2. Im Feld „Zeitzone (UTC-Offset)“ [Ändern] wählen. ☑ Das Fenster „Datum / Uhrzeit / Zeitzone einstellen“ öffnet sich. -
Seite 54: Kommunikationsart Der Pv-Anlage Einstellen
Wenn Sie „ETHERNET“ gewählt haben, [Speichern] wählen und weiter mit Kapitel 10.2.2 „ETHERNET einstellen“ (Seite 55). 10.2.1 SMA-COM einstellen Wenn die Geräte Ihrer PV-Anlage über SMA-COM mit der Sunny WebBox kommunizieren sollen, müssen Sie diese Kommunikationsart einrichten. Protokolle zur Datenübertragung Die SMA Wechselrichter nutzen eigene Protokolle zur Datenübertragung. Seit dem Jahr 2000 nutzen die Wechselrichter das Datenprotokoll „SMA-NET“. -
Seite 55: Ethernet Einstellen
10.3 Zugriff über Internet auf die Sunny WebBox einrichten Wenn Sie möchten, dass die Sunny WebBox über das Internet erreichbar ist, sodass Sie z. B. über das Sunny Portal direkt auf die Sunny WebBox zugreifen können, müssen Sie in Ihrem Router eine Port-Umleitung einrichten. -
Seite 56: Modbus-Konfiguration
Einstellungen SMA Solar Technology AG / SMA America, LLC 3. Im Feld „Webserver-Port“ den Port eingeben, über den der Webserver der Sunny WebBox zu erreichen ist. 4. Im Feld „Webservice-Port“ den Port eingeben, über den die Daten der Sunny WebBox an Sunny Portal versendet werden und die Sunny WebBox Firmware‑Updates lädt. -
Seite 57: Modem-Konfiguration
Einstellungen vornehmen. „nein“ Die Sunny WebBox ist nicht über eine DFÜ-Verbindung erreichbar. 3. Im Feld „IP-Adresse“ die IP-Adresse eintragen, unter der die Sunny WebBox über eine DFÜ-Verbindung erreichbar sein soll. 4. [Speichern] wählen. ☑ Je nach Einstellung ist die Sunny WebBox über eine DFÜ-Verbindung erreichbar oder nicht erreichbar. -
Seite 58: Zugriffssicherheit Sicherstellen
• Merkzettel mit Passwörtern nie offen liegen lassen. Prüfen Sie die Qualität Ihres Passwortes. Ändern Sie gegebenenfalls Ihr Passwort in ein sicheres Passwort. Bei Erstinstallation der Sunny WebBox (es sind noch keine Geräte erfasst), fordert die Benutzeroberfläche Sie auf, das Standardpasswort zu ändern. -
Seite 59: Sma Grid Guard-Passwort Eingeben
„sehr sicher“ ein. Wählen Sie nur Passwörter, deren Sicherheit mindestens der Qualitätsstufe „sicher“ entspricht. 5. [Speichern] wählen. ☑ Das neue Passwort ist bei der nächsten Anmeldung an der Sunny WebBox aktiv. 10.6.3 SMA Grid Guard-Passwort eingeben SMA Grid Guard ist ein Sicherheitskonzept für länderspezifische Einstellungen im Wechselrichter, die das Netzverhalten in einem Verbundnetz festlegen. -
Seite 60: Daten-Upload Einstellen
SMA Solar Technology AG / SMA America, LLC 10.7 Daten-Upload einstellen Über die Einstellung der Upload-Häufigkeit legen Sie fest, wie oft am Tag sich die Sunny WebBox mit Sunny Portal oder dem externen FTP-Server verbindet. Weiterhin können Sie das Zeitfenster festlegen, in dem sich die Sunny WebBox mit Sunny Portal oder dem externen FTP-Server verbindet. -
Seite 61: Gerätespeicher Abholen Oder Anfordern
Ab Firmware-Version 1.52 unterstützt die Sunny WebBox das Abholen des Gerätespeichers für SMA Wechselrichter vom Typ Sunny Backup. Über die Sunny WebBox können Sie den Gerätespeicher für von der Sunny WebBox unterstützte und erfasste Geräte automatisch abholen lassen oder manuell anfordern. Der Gerätespeicher umfasst den Fehlerspeicher und den Ereignisspeicher der angeschlossenen Geräte. -
Seite 62: Fehlerspeicher Oder Ereignisspeicher Manuell Anfordern
10.9.2 Fehlerspeicher oder Ereignisspeicher manuell anfordern Sie können den Ereignisspeicher und den Fehlerspeicher nicht parallel anfordern. Warten Sie, bis die Sunny WebBox sich wieder im Status „im Leerlauf“ befindet, um den gewünschten Gerätespeicher anzufordern. 1. Auf der Benutzeroberfläche „WebBox > Aufzeichnung > Gerätespeicher“ wählen. -
Seite 63: Aktive Alarmierung Im Fehlerfall Aktivieren/Deaktivieren
Einstellungen Ereignisse vom Typ Fehler, Warnung und Störung über Benutzeroberfläche anzeigen Ereignisse vom Typ Fehler, Warnung und Störung trägt die Sunny WebBox in den Ereignisbericht ein und zeigt sie über die Benutzeroberfläche an (siehe Kapitel 8.4 „Ereignisbericht anzeigen“ (Seite 43)). 10.10.2 Aktive Alarmierung im Fehlerfall aktivieren/deaktivieren 1. -
Seite 64: Service-Funktionen
1x täglich , ob eine neue Firmware zur Verfügung steht. Ist ein neues Firmware-Update verfügbar, lädt die Sunny WebBox das Firmware-Update nachts zwischen 22 Uhr und 4 Uhr aus dem Internet herunter und installiert das Firmware-Update. Bei Auslieferung ist die automatische Firmware- Aktualisierung aktiviert. -
Seite 65: Firmware-Update Über Sd-Karte Durchführen
über die Benutzeroberfläche erreichbar. 5. Prüfen, ob die Sunny WebBox über die Benutzeroberfläche erreichbar ist. 6. Wenn die Sunny WebBox über die Benutzeroberfläche erreichbar ist, können Sie die SD-Karte entfernen. Wenn die Sunny WebBox nicht über die Benutzeroberfläche erreichbar ist, SD-Karte nicht entfernen. -
Seite 66: Firmware-Update Über Die Benutzeroberfläche Der Sunny Webbox Durchführen
5. Die gewünschte Update-Datei wählen und die Schaltfläche [Öffnen] wählen. 6. Im Feld „Manuelles Update“ die Schaltfläche [Hochladen] wählen. ☑ Die Sunny WebBox lädt die Datei hoch und speichert sie auf der eingelegten SD-Karte. Anschließend startet die Sunny WebBox automatisch neu und installiert das Firmware-Update. - Seite 67 – Prüfen Sie die Verkabelung der Geräte am RS485-Kommunikationsbus. Informationen zur Verkabelung am RS485 Kommunikationsbus entnehmen Sie dem RS485- Verkabelungsprinzip-Poster. – Prüfen Sie, ob das RS485-Kabel korrekt an der Sunny WebBox angeschlossen ist. Prüfen Sie alle Anschlüsse (siehe Kapitel 6.9.2 „Sunny WebBox an den RS485-Kommunikationsbus anschließen“ (Seite 32)).
-
Seite 68: Update Der Geräteprofile Und Modbus-Profile
– Prüfen Sie die Verkabelung der Geräte am RS485-Kommunikationsbus. Informationen zur Verkabelung am RS485 Kommunikationsbus entnehmen Sie dem RS485- Verkabelungsprinzip-Poster. – Prüfen Sie, ob das RS485-Kabel korrekt an der Sunny WebBox angeschlossen ist. Prüfen Sie alle Anschlüsse (siehe Kapitel 6.9.2 „Sunny WebBox an den RS485-Kommunikationsbus anschließen“ (Seite 32)). -
Seite 69: Update Über Die Benutzeroberfläche Der Sunny Webbox Durchführen
5. Die gewünschte Update-Datei wählen und die Schaltfläche [Öffnen] wählen. 6. Im Feld „Manuelles Update“ die Schaltfläche [Hochladen] wählen. ☑ Die Sunny WebBox lädt die Datei hoch und speichert sie auf der eingelegten SD-Karte. Anschließend installiert die Sunny WebBox das Update. -
Seite 70: Sunny Webbox Anhalten
Wenn Sie die Sunny WebBox nur neu starten wollen, ohne die Einstellungen zurückzusetzen, siehe Kapitel 11.4 „Sunny WebBox anhalten“ (Seite 70). Datensicherung Bevor Sie die Sunny WebBox zurücksetzen, notieren Sie sich alle Einstellungen wie z. B. Netzwerk- oder Portaleinstellungen. Sichern Sie auch die Daten Ihrer PV-Anlage, um Datenverlust zu vermeiden. -
Seite 71: Sunny Webbox Über Die Benutzeroberfläche Zurücksetzen
Einstellungen in Betrieb nehmen, legt die Sunny WebBox eine neue Anlage mit neuer Anlagenkennung in Sunny Portal an. Wenn die Sunny WebBox die Daten an die bereits bestehende Anlage in Sunny Portal senden soll, führen Sie nach dem Reset folgende Schritte aus: •... -
Seite 72: Sunny Webbox Über Die Reset-Taste Zurücksetzen
SMA Solar Technology AG / SMA America, LLC Sunny WebBox über die Reset-Taste zurücksetzen Das Loch für die Reset-Taste befindet sich ab Sunny WebBox Version E1 auf der Rückseite der Sunny WebBox unter dem oberen linken Fuß. Sie müssen die Reset-Taste bei eingeschalteter Sunny WebBox drücken. -
Seite 73: Gerätebeschreibungen Löschen
SMA Solar Technology AG / SMA America, LLC Service-Funktionen 11.6 Gerätebeschreibungen löschen 1. Als Installateur an der Sunny WebBox anmelden. 2. Auf der Benutzeroberfläche „WebBox > Info“ wählen. 3. [Gerätebeschreibungen löschen] wählen. ☑ Die Gerätebeschreibungen aller Geräte werden gelöscht. Beim nächsten Neustart der Sunny WebBox werden alle Gerätebeschreibungen automatisch neu erfasst. -
Seite 74: Wartung Und Pflege
Flüssigkeit. Sunny WebBox ist nicht wasserdicht. • Sunny WebBox vor Nässe schützen. • Verwenden Sie für die Reinigung der Sunny WebBox nur ein leicht feuchtes Tuch, damit kein Wasser in das Gerät eindringt. Bei stärkeren Verschmutzungen können Sie das Tuch mit einem nicht scheuernden, nicht ätzenden Reiniger anfeuchten. -
Seite 75: Außerbetriebnahme
Netzwerk verbunden ist, Ethernet-Kabel von der Sunny WebBox abziehen. 6. RS485-Stecker von der Sunny WebBox abziehen. 7. Wenn die Sunny WebBox auf einer Hutschiene montiert ist, Gehäuse der Sunny WebBox von der Hutschiene abnehmen: Gehäuse leicht nach oben drücken und Sunny WebBox von Hutschiene abnehmen. -
Seite 76: Fehlersuche
Fehlersuche SMA Solar Technology AG / SMA America, LLC 14 Fehlersuche Problem Ursache Behebung Sunny WebBox ist nicht Die Sunny WebBox ist nicht an Stellen Sie sicher, dass die Sunny über die das Netzwerk oder an die WebBox an das gleiche Netzwerk Benutzeroberfläche... - Seite 77 SMA Solar Technology AG / SMA America, LLC Fehlersuche Problem Ursache Behebung Sunny WebBox ist nicht Der Internetbrowser ist falsch Befindet sich ein Proxy-Server in Ihrem über die konfiguriert. Netzwerk, müssen Sie eine Benutzeroberfläche Ausnahmeregelung für den Proxy-Server erreichbar. in Ihrem Internetbrowser eintragen (siehe Kapitel 15.7 „Hinweise zu Ihrem...
- Seite 78 Fehlersuche SMA Solar Technology AG / SMA America, LLC Problem Ursache Behebung Windows zeigt die Der Treiber der Netzwerkkarte Prüfen Sie die Installation des LAN-Verbindung nicht (Ethernet-Karte) ist nicht Netzwerkadapters im Windows installiert. Gerätemanager und installieren Sie den Treiber neu.
- Seite 79 SMA Solar Technology AG / SMA America, LLC Fehlersuche Problem Ursache Behebung Sunny WebBox sendet Datenversand ist deaktiviert. Richten Sie den Datenversand an Sunny keine Daten an Sunny Portal ein (siehe Kapitel 9.2.1 „Sunny Portal. WebBox in Sunny Portal registrieren“ (Seite 45)).
- Seite 80 Fehlersuche SMA Solar Technology AG / SMA America, LLC Problem Ursache Behebung Ereignisse im Die Zeiteinstellungen der Sunny Synchronisieren Sie die Zeiteinstellungen Ereignisbericht werden WebBox und des der Sunny WebBox und des nicht an der erwarteten angeschlossenen Geräts sind angeschlossenen Geräts (siehe jeweilige Stelle unter „Zeitpunkt“...
- Seite 81 SMA Solar Technology AG / SMA America, LLC Fehlersuche Problem Ursache Behebung LED „SMACOM“ Am RS485-Kommunikationsbus Stellen Sie sicher, dass nicht mehr als ein leuchtet rot. ist mehr als ein Master Master am RS485-Kommunikationsbus angeschlossen. An einem angeschlossen ist. Geräte von SMA, die...
-
Seite 82: Anhang
SMA Solar Technology AG / SMA America, LLC 15 Anhang 15.1 ZIP-Datei mit Service-Informationen versenden Um Ihnen gezielt und schnell helfen zu können, benötigt die SMA Service Line auf Anfrage eine ZIP-Datei mit Service-Informationen. Diese ZIP-Datei kann von der Benutzeroberfläche der Sunny WebBox heruntergeladen werden. -
Seite 83: Netzwerkeinstellungen Der Sunny Webbox Ermitteln
2. SD-Karte in SD-Karten-Slot der Sunny WebBox schieben (siehe Kapitel 9.6 „Erfasste Daten auf SD-Karte speichern“ (Seite 51)). ☑ LED „MEMORY“ blinkt orange. Die Sunny WebBox legt einen Dateiordner auf der SD-Karte an. Der Name des Dateiordners lautet „WebBox_[SerienNummer]“, wobei „[SerienNummer]“ die Seriennummer der jeweiligen Sunny WebBox bezeichnet. -
Seite 84: Aufbau Der Datei Info.xml
Benutzerkennung für Sunny Portal DHCP Zeigt bei aktivierter DHCP-Nutzung „true“, bei deaktivierter DHCP-Nutzung „false“. IP-Adresse Eingestellte oder vom DHCP-Server bezogene IP-Adresse der Sunny WebBox. SubNetMask Eingestellte oder vom DHCP-Server bezogene Subnet-Maske der Sunny WebBox. Gateway Eingestellte oder vom DHCP-Server bezogene Gateway-Adresse der Sunny WebBox. -
Seite 85: Aufbau Einer Xml-Daten-Datei
SMA Solar Technology AG / SMA America, LLC Anhang 15.6 Aufbau einer XML-Daten-Datei <?xml version="1.0" encoding="utf-8"?> <WebBox> <Info> <Created>2010-02-10T01:37:04</Created> <Culture>de</Culture> </Info> <MeanPublic> <Key>WR38-006:2000333615:Ipv</Key> <First>10.360</First> <Last>20.225</Last> <Min>10.360</Min> <Max>20.225</Max> <Mean>14.425071</Mean> <Base>14</Base> <Period>900</Period> <TimeStamp>2010-06-23T16:30:38</TimeStamp> <MeanPublic> (...) </MeanPublic> </WebBox> Beschreibung der XML-Tags Einstellung Bedeutung Info... -
Seite 86: Hinweise Zu Ihrem Internetbrowser
☑ Die Proxy-Ausnahmeregel ist eingerichtet. 15.9 IPv6 in Windows XP SP2 aktivieren Um die Sunny WebBox mit dem Sunny WebBox Assistant aufzufinden, wird IPv6 benötigt. IPv6 steht für das Internet Protokoll Version 6 und spezifiziert die Vorgänge, die zur Vermittlung von Daten durch ein paketvermittelndes Datennetz notwendig sind. -
Seite 87: Sunny Webbox Über Integriertes Analog-Modem Aufrufen
SMA Solar Technology AG / SMA America, LLC Anhang 15.10 Sunny WebBox über integriertes Analog-Modem aufrufen Dieses Kapitel beschreibt, wie Sie von einem beliebigen Computer mit Modem die Sunny WebBox über das integrierte Modem aufrufen. Der Computer muss mit einem Analog-Modem oder einem ISDN-Modem mit CAPI-Treiber ausgestattet sein. - Seite 88 Wenn Sie sich nicht sicher sind, „Alle Benutzer“ wählen. 9. [Weiter] wählen. ☑ Das Fenster „Internetkontoinformation“ öffnet sich. 10. „Benutzername“ („User“ oder „Installateur“) eingeben. Die Auswahl der Benutzergruppe beeinflusst nicht die Zugriffsrechte auf die Sunny WebBox. 11. Nutzerpasswort eingeben. 12. [Weiter] wählen. ☑ Eine Zusammenfassung wird angezeigt.
-
Seite 89: Zubehör
SMA Solar Technology AG / SMA America, LLC Zubehör 16 Zubehör 16.1 SD-Karten Zusätzlich zum internen Ringspeicher können Sie die von der Sunny WebBox erfassten Daten auf einer SD-Karte speichern. Bestellnummer SD-Karte mit 1 GB Speicherkapazität: SD-Card 1 GB Bestellnummer SD-Karte mit 2 GB Speicherkapazität: SD-Card 2 GB 16.2 RS485-Kommunikationskabel... -
Seite 90: Technische Daten
Technische Daten SMA Solar Technology AG / SMA America, LLC 17 Technische Daten 17.1 Sunny WebBox Mechanische Größen Breite x Höhe x Tiefe 226 mm x 130 mm x 57 mm (8,9 in x 5,1 in x 2,2 in) Gewicht 750 g (26,5 oz) Spannungsversorgung Typische Leistungsaufnahme... -
Seite 91: Steckernetzteile
SMA Solar Technology AG / SMA America, LLC Technische Daten 17.2 Steckernetzteile CINCON, TRG30R 120 Mechanische Größen Breite x Höhe x Tiefe 107,8 mm x 57,5 mm x 33,5 mm (4,24 in x 2,26 in x 1,32 in) Gewicht 300 g (10,6 oz) Spannungsversorgung Spannung 100 V... -
Seite 92: Kontakt
Kontakt SMA Solar Technology AG / SMA America, LLC 18 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Wir benötigen die folgenden Daten, um Ihnen gezielt helfen zu können: • Betriebssystem des Computers • Software-Version Ihrer Sunny WebBox •... - Seite 93 SMA Solar Technology AG / SMA America, LLC Kontakt France SMA France S.A.S. Medium Power Solutions Lyon Onduleurs : +33 472 09 04 40 Communication : +33 472 09 04 41 Hybrid Energy Solutions Sunny Island : +33 472 09 04 42...
